Перистальтические насосы

Перистальтический насос представляет собой объемную гидромашину, которую используют для перекачивания различных жидкостей. Жидкость в таком насосе находится внутри гибкой трубки, которая расположена внутри корпуса чаще по дуге, хотя уже разработаны и линейные перистальтические насосы. Ротор с несколькими роликами или кулачками, сжимает гибкую трубку в местах контакта.

При вращении ротора, образованные запертые части - камеры гибкой трубки, в которых заперта жидкость перемещаются от точки всасывания к каналу нагнетания, таким образом осуществляется перекачивание жидкости. Благодаря упругости трубка после контакта с роликом вновь приобретает первоначальную форму, а значит готова для приема новой порции жидкости.

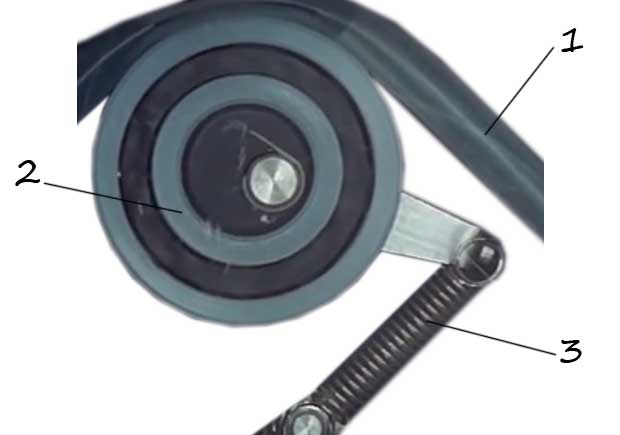

Элементы перистальтического насоса
На рисунке показаны: гибкая упругая трубка 1, ролик 2, пружина 3.

Перистальтические насосы, как правило, используются для перекачивания чистых, стерильных или агрессивных жидкостей, т.к. эти жидкости контактируют только с упругой трубкой. В этих насосах отсутствуют резиновые уплотнения, которые могут быть несовместимы с перекачиваемой жидкостью.

Перистальтические насосы также используют в разных областях промышленности. Особая конструкция позволяет использовать из для перекачивании и вязких жидкостей.


Достоинства перистальтических насосов

  • Отсутствие загрязнения. Поскольку тв контакте с жидкостью, находится только внутренняя часть трубки, которую легко обеззараживать и чистить внутренние поверхности насоса.
  • Низкие затраты на обслуживание, из-за отсутствия клапанов, уплотнений.
  • Возможность перекачивания вязких, агрессивных, стерильных жидкостей.


Недостатки

  • Износ гибкого шланга в результате многочисленных циклов сжимания.
  • Пульсации, особенно при низкой частоте вращения ротора.

Трубка перистальтических насосов

Упругая гибкая трубка - один из самых важных элементов перистальтических насосов. Трубка должна быть эластичной и долговечной, способной выдержать многочисленные циклы сжатия.

Минимальный зазор между роликом и корпусом определяет максимальное сжатие трубы. Слишком сильное сжатие приведет к быстрому износу трубки. При слабом сжатии жидкость будет перетекать из одной полости в другую, что не позволит создать нужного напора.

Материалы трубок

Материал трубки не должен быть подвержен воздействию от рабочей жидкости. Для получения необходимых свойств трубки для перистальтических насосов могут быть многослойными. Внутренний слой защищает трубку от воздействия агрессивной рабочей жидкости, а наружный обеспечивает долговечность.

При необходимости трубки перистальтических насосов могут быть армированными.

Наиболее часто для изготовления трубок перистальтических насосов используют:

  • Поливинилхлорид (ПВХ)
  • Резина
  • Фторополимеры

Ролики перистальтических насосов

Есть две наиболее распространенные конструкции роликов (кулачков) перистальтических насосов.


Фиксированные ролики

Ролики установлены на роторе жестко. Это простое, но эффективное решение. Недостаток такой конструкции в том, что степень перекрытия трубки будет зависеть от толщины стенки. Стенки экструдированных труб могут несколько изменяться по длине, а это значит, что при использовании жестко закрепленных роликов, в одних местах трубка будет пережиматься (уменьшится срок службы), а в других наоборот перекрытие канала будет недостаточным.

Амортизирующие ролики

Как следует из названия, ролики в таком насосе установлены на пружины. Такая конструкция является более сложной, но позволяет с нивелировать различия в толщине стенки трубы в широком диапазоне. Независимо от изменения диаметра, ролик передает такое одно и тоже усилие на сжатие трубки, которое пропорционально жесткости пружины. Пружину выбирают так, чтобы преодолеть не только сопротивление трубки труб, но и давление перекачиваемой жидкости.

Работа перистальтического насоса с пружинной подвеской роликов показана в следующем ролике.

Расход

Расход является важным параметром насоса. Расход перистальтического насоса определяется многими факторами, такими как:

  • Наружный диаметр - (чем выше тем больше расход).
  • Диаметр дуги - (чем выше тем больше расход).
  • Число оборотов ротора - (чем выше тем больше расход).
  • Количество роликов - не увеличивает расход, а наоборот уменьшает за счет уменьшения эффективного объема рабочей камеры.

Давление

Давление, которое способен развить перистальтических насос во многом зависит от зазора между роликом и корпусом, а также от вязкости рабоче жидкости. Чем больше зазор, тем меньшее давление сможет развить перистальтический насос. Увеличение числа роликов ведет к снижению амплитуды пульсации давлении жидкости на выходе и увеличению частоты импульсов.


Трубные насосы

В перистальтических насосах низкого давления, часто, используются ролики, которые воздействуют на не армированную, экструдированную трубку. Такие устройства также называют трубными насосами. В этих насосах ролики выдавливают рабочую жидкость из трубки, в них может быть два ролика, расположенных друг напротив друга или несколько роликов. Чем больше число роликов тем выше частота и меньше амплитуда пульсации давления, большое число роликов ведет к быстрому износу гибкой трубки.

Покупка перистальтического насоса

Шланговые насосы используются во многих сферах деятельности. Поэтому их конструкция и стоимость могут значительно отличаться.

Для целей виноделов и пивоваров любителей обычно достаточно насоса DC 6 В DIY.

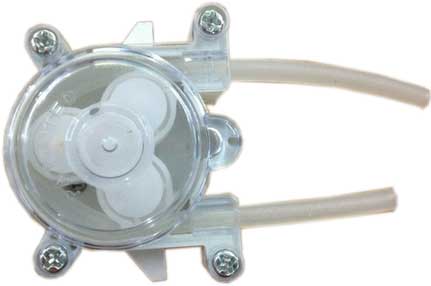

Шланговый насос
476,2 руб.

Характеристики насоса:

  • Подача: 20-60 мл/мин.
  • Напряжение: DC 6 В
  • Ток: 30MA

Более точный, мощный и надежный насос с шаговым двигателем.

Насос перистальтический
2 850 руб.

Как было отмечено ранее перистальтические насосы поваляют осуществлять точную, дозированную подачу жидкости. Насосы высокой точности с электронным регулятором стоят горазда дороже, чем представленные выше экземпляры.

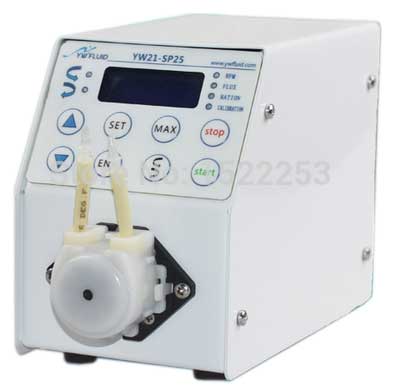

Насос с регулятором
11 546 руб.
  • Подача: 0-150 мл/мин.
  • Давление в линии нагнетания: 0-0,2 МПа
  • Напряжение: 100-220 В
  • Уровень шума: не более 70 дБ

Области применения перистальтических насосов

  • Медицина
    • Устройства диализа
    • Устройства искусственного кровообращения
    • Инфузионные насосы
  • Производство продуктов питания
    • Транспортировка жидких пищевых продуктов
    • Линии розлива напитков
  • Сельское хозяйство
    • Насосы компании Sapsucker используют для извлечения кленового сока
  • Исследования
    • Автоанализаторы
  • Химическая промышленность
    • Печать, транспортирование красок и пигментов
    • Фармацевтическое производство
    • Бытовая техника
    • Системы дозирования для посудомоечных и стиральной химических веществ
  • Строительство и промышленность
    • Бетононасосы
    • Целлюлозно-бумажные промышленность
    • Дозирование смазки
  • Водоснабжение и водоотведение
    • Аквариумы
    • Системы химической обработки в очистка технической воды
    • Системы сточных трубопроводов
