Размеры трубной резьбы

Трубная резьба, чаще всего, используется для соединения трубопроводной арматуры. Угол профиля резьбы составляет 55°. Стоит учитывать, что размер трубной резьбы не является фактическим диаметром нарезки, этот размер указывает на диаметр проходного сечения стандартной трубы, на которой выполняется эта резьба. То есть, обозначение резьбы 1 дюйм означает, что внутренний диаметр трубы, на которой будет нарезана эта резьба составляет 25,4мм (возможно округление до 25мм).

Трубная резьба на штуцере

Размер наружного диаметра трубной резьбы на 1 дюйм составляет 33,249 мм, среднего - 31,77, внутреннего диаметра резьбы - 30,291.

Размеры трубной цилиндрической резьбы по стандарту ГОСТ 6357-81 указаны в таблице.

азмеры трубной цилиндрической резьбы - наружный, внутренний диаметры, шаг, высота профиля

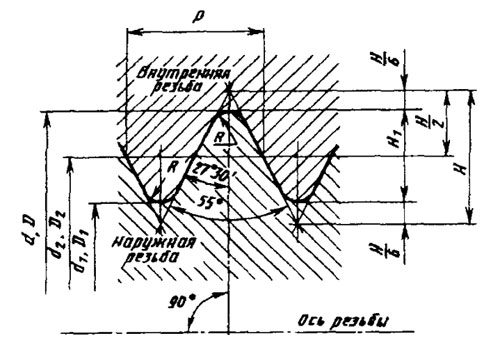

Профиль трубной резьбы показан на рисунке.

Профиль трубной резьбы

Обозначение трубной цилиндрической резьбы

В условном обозначении трубной цилиндрической резьбы должно быть указано:

  • буква G (указывает на то, что резьба трубная цилиндрическая)
  • размер резьбы
  • в случае если резьба левая - буквы LH
  • класс точности

Пример обозначения трубной цилиндрической резьбы

Трубная резьба на 1/2 дюйма, с классом точности В обознается следующим образом:



G 1/2-B

Трубная цилиндрическая левая резьба на 3/8 дюйма класса точности А обозначается:

G 3/8-A

Длина свинчивания резьбы

Нормальная длина свинчивания N в обозначении резьбы не указывается, длина свинчивания L (длинная) указывается в миллиметрах.

Например трубная резьба на 3/4 дюйма с длиной свинчивания 40мм будет обозначаться:

G 3/4-A-40

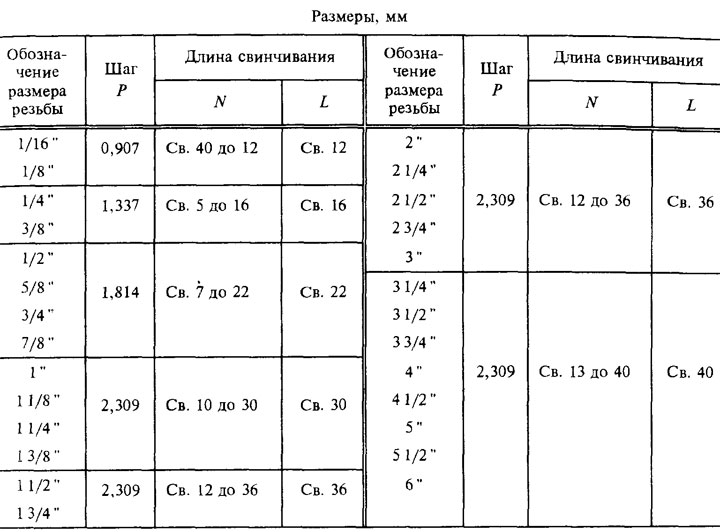

Длины свинчивания L и N для трубных резьб указаны в таблице:

Длины свинчивания трубной резьбы
G 3/8LH-A

Обозначение трубной резьбы в соединении

Посадка в соединении трубной цилиндрической резьбы показывается дробью - в числителе указывается класс точности внутренней резьбы, а в знаменателе класс точности наручной резьбы.

Например, соединение деталей с трубной резьбой 1/4 класса точности А будет обозначаться:

G 1/4-А/А

Конструктивные элементы трубной резьбы

Основными конструктивными элементами трубной резьбы являются:

  • Сбег - участок с неполным профилем резьбы на переходе от резьбы к гладкой поверхности детали.
  • Недорез - участок без резьбы или с неполным профилем резьбы, обусловленный технологией изготовления резьбы.
  • Проточка - элемент, позволяющий устранить недорез резьбы за счет уменьшения наружного диаметра цилиндрической поверхности, расположенной за наружной резьбой, или за счет увеличения внутреннего диаметра цилиндрической поверхности, расположенной за внутренней резьбой.
  • Фаска - скос на торцевой поверхности детали, упрощающий сборку резьбового соединения.

Размеры сбегов, недорезов, проточек для наружных трубных резьб

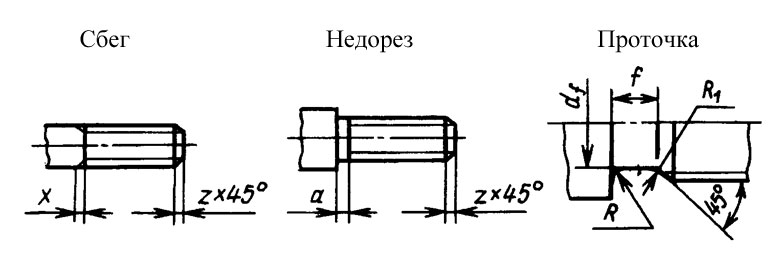

На рисунке показаны конструктивные элементы наружной трубной резьбы.



Конструктивные элементы наружной резьбы - недорез, сбег

Размеры конструктивных элементов - сбегов, недорезов, проточек, представлены в таблице.

Размеры конструктивных элементов

Размеры конструктивных элементов внутренних трубных резьб

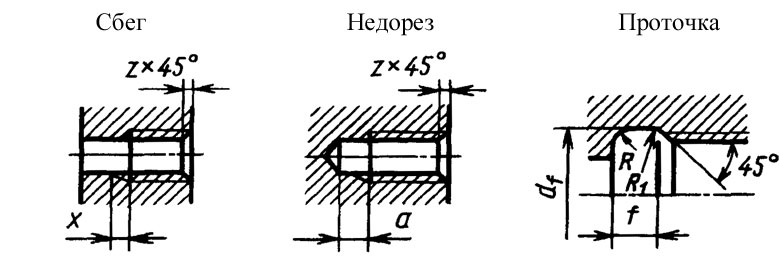

Основные элементы внутренней трубной резьбы показаны на рисунке.

Сбег, недорез, проточка, фаска на внутренней резьба

Размеры конструктивных элементов внутренней резьбы представлены в таблице.

Размеры элементов трубной резьбы

Диаметры отверстий для трубной цилиндрической резьбы

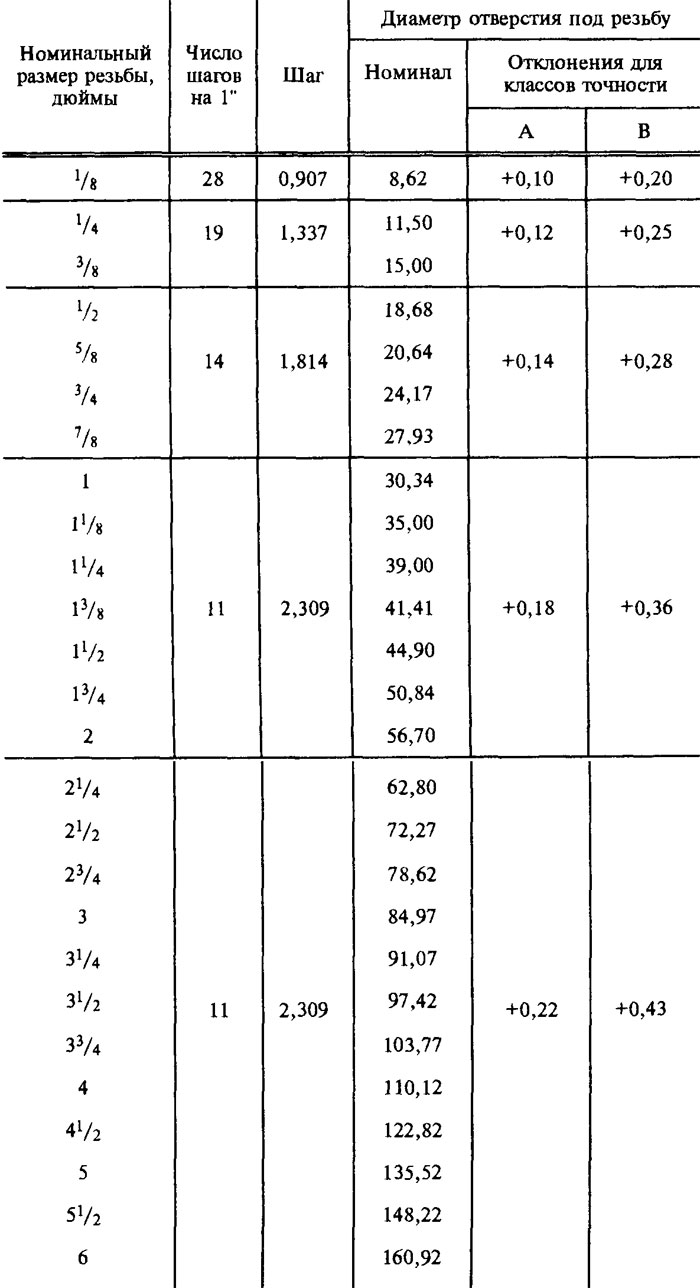

Диаметры отверстий, предельные отклонение, количество витков на дюйм для трубной резьбы представлены в таблице.

Диаметры отверстий для трубной резьбы
