Пневмопривод / Компрессоры / Компрессоры. Классификация компрессорных машин
2018-03-04

Компрессоры и компрессорные машины

Компрессорной называют машину, предназначенную для перемещения сжимаемой газообразной среды.

К компрессорным машинам относят:

  • вентиляторы (степень повышения давления * - 1,1...1,15)
  • газодувки (степень повышения давления - 1,15...2,0)
  • компрессоры (степень повышения давления больше 2,0)

* Степень повышения давления - отношение давления на выходе к давлению на входе.

Компрессор - машина для подачи газовых сред со степенью сжатия более 2. Компрессор, в отличие от газодувки, имеет искусственное охлаждение полостей.

Классификация компрессоров

По принципу действия выделяют два типа компрессорных машины - динамические и объемные.

В объемных компрессорах сжатие воздуха происходит в герметичной камере с изменяемым объемом. Линии всасывания и нагнетания объемных компрессоров разделены.

В динамических компрессорах сжатие воздуха происходит за счет увеличения скорости движения газа и последующего превращения кинетической энергии частиц воздуха в энергию давления. В динамических компрессорах линии нагнетания и всасывания сообщаются, а поток частиц газа при работе непрерывен.



Компрессоры объемного действия

  • поршневые
    • вертикальные
    • горизонтальные
    • угловые

      с механизмом движения

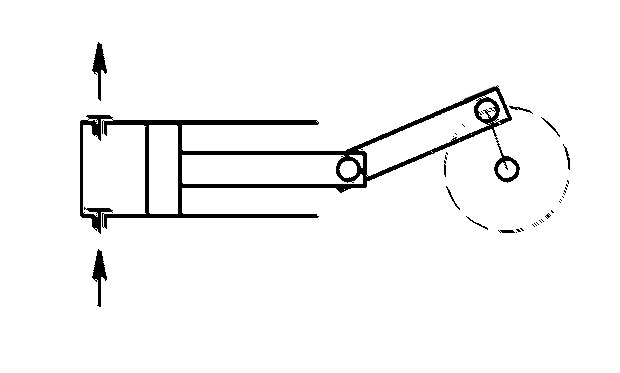

    • кривошипно-шатунным
    • кулачковым
    • кулисным
  • роторные
    • пластинчатые
      • одноячейковые
      • с катящимся ротором
      • конхоидные
      • многоячейковые
    • с обкатываемыми профилями
    • жидкостно-кольцевые
      • без разгрузочной втулки
      • с разгрузочной втулкой
      • двойного действия
  • мембранные
    • с механизмом движения
    • кривошипно-шатунным
    • кулачковым
    • кулисным

Компрессоры динамического дейстия

  • струйные
  • турбокомпрессоры
    • осевые
    • диагональные
    • радиальные
    • вихревые

Применение компрессоров

Процесс, осуществляемый компрессорными машинами - сжатие и перемещение газов, востребован в различных областях промышленности и техники.

Сжатый газ является аккумулятором энергии, которая может расходоваться на приведение в движение различных механизмов в пневматическом приводе. Газ в этом случае является кинематическим звеном, а компрессор источником энергии - сжатого воздуха.

Компрессоры применяются для транспортировки газов по трубопроводам.

В холодильных установках компрессоры используют для сжатия хладагента.

Компрессорные машины применяют не только для нагнетания газов, но и для их откачивания и создания вакуума.

Материал подготовлен при участии специалистов https://www.v-p-k.ru/.
