Обратные клапаны

Обратный клапан - устройство, допускающее движении жидкости в одном направлении и не допускающее ее движение в противоположном направлении.

Обратные клапаны устанавливают в линиях, где необходимо движение жидкости только в одном направлении.

Устройство обратного клапана

Основными элементами конструкции обратного клапана являются:

  1. корпус;
  2. седло;
  3. запорный элемент;
  4. пружина (необязательно).
Конструкция обратного клапана

В качестве запорного элемента применяют:

  • шарики;
  • конусы;
  • пластины.
Шариковые, конусные и тарельчатые обратные клапаны

Седельный контакт обычно обеспечивает обратному клапану хорошую герметичность, но в некоторых конструкциях применяются и эластичные уплотнения.

Тарельчатые обратные клапаны с резиновыми уплотнениями, применяются при небольшом давлении, они получили широкое распространение в водопроводных системах.



Принцип работы обратного клапана

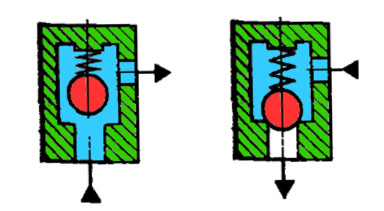

На представленном ниже рисунке показана принципиальная схема обратного клапана.

Принцип работы обратного клапана

При движении жидкости в прямом направлении запорный элемент отодвигается от седла и поток проходит через рабочее окно клапана.

При движении жидкости в обратном направлении запорный элемент под воздействием потока жидкости прижимается к седлу, в этом направлении движение потока невозможно.

Принцип работы обратного клапана продемонстрирован в следующем ролике.

Схематичное обозначение

Условные обозначение обратного клапана показано на рисунке.

Обозначение обратного клапана на схемах

Обозначение клапана на гидросхеме понятно интуитивно и легко читается.

При движении жидкости сверху - вниз (по схеме), шарик, изображенный в виде круга, прижмется, к седлу, которое условно обозначено двумя линиями, соединенными в одной точке, значит жидкость не сможет протечь в этом направлении.

При движении снизу - вверх, поток жидкости отодвинет круг от седла, жидкость сможет свободно протекать в этом направлении.



Если необходимо при наличии управляющего сигнала пропускать поток в обоих направлениях, а при отсутствии сигнала только в одном, используют управляемые обратные клапаны - гидрозамки.

Применение обратных клапанов

Обратные клапаны применяют в системах где необходимо однонаправленное движение жидкости, в частности в:

  • составе других гидравлических аппаратов;
  • поршневых и плунжерных насосах;
  • гидроприводах прессов, станков, мобильных машин и т.п.;
  • водопроводных системах.
