Гидравлика, гидропривод / Гидродвигатели / Гидравлический цилиндр - устройство, работа, типы конструкции
2018-06-08

Гидроцилиндры

Гидроцилиндр - объемный гидродвигатель, в котором выходное звено совершает возвратно-поступательное движение.

Гидравлический цилиндр позволяет преобразовать гидравлическую энергию потока жидкости в механическую - выходного звена, которым может являться шток, плунжер, поршень.

Типы гидроцилиндров

В зависимости от конструкции различают несколько видов гидравлических цилиндров.

    По числу положений штока
  • Двухпозиционные
  • Многопозиционные

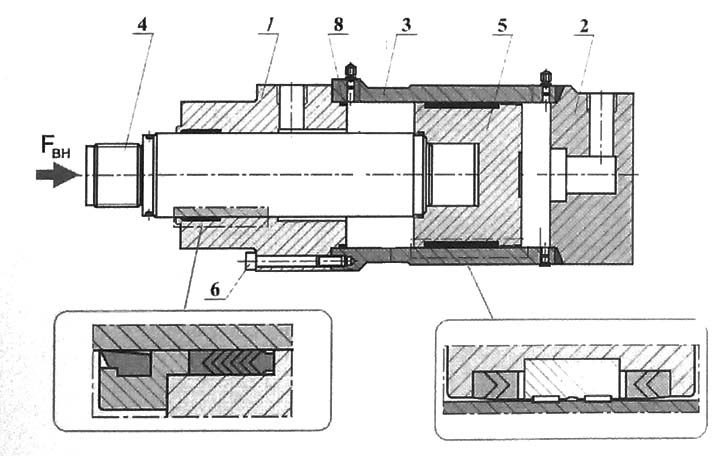

Гидроцилиндр
    По характеру хода
  • Одноступенчатые
  • Телескопические
    По направлению действия рабочей жидкости
  • Одностороннего действия

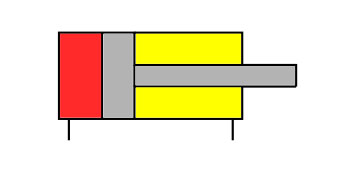

  • Двухстороннего действия
    По возможности торможения

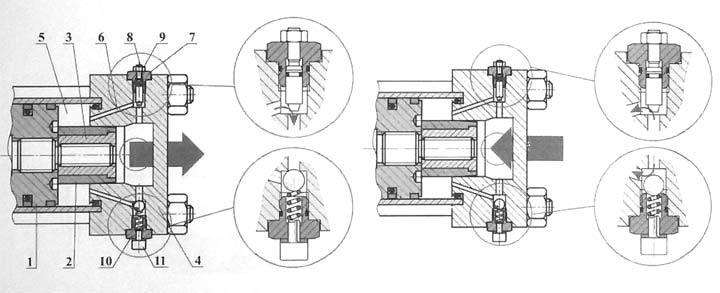

  • С торможением
  • Без торможения
    По виду рабочего звена
  • Плунжерные
  • Мембранные
  • Сильфонные
  • Поршневые
    • С односторонним штоком
    • С двухсторонним штоком

Устройство гидроцилиндра двухстороннего действия

Гидравлические цилиндры двухстороннего действия имеют две разделенные герметичные рабочие полости, в которые по разным трубопроводам подводится жидкость. Гидроцилиндры двухстороннего действия могут передавать развиваемое усилие как в прямом, так и в обратном направлениях.

Устройство гидроцилиндра двухстороннего действия рассмотрим на примере самой распространенной конструкции с односторонним штоком.

Гидроцилиндр с односторонним штоком

Основные элементы конструкции двухстороннего гидроцилиндра с односторонним штоком показаны на рисунке.

Конструкция гидроцилиндра двухстороннего действия
  1. шток
  2. передняя крышка
  3. гильза
  4. поршень
  5. гайка
  6. задняя крышка
  7. грязесъемник
  8. манжета штоковая
  9. кольцо направляющее штоковое
  10. манжета поршневая
  11. кольцо резиновое
  12. кольцо направляющее поршневое

Принцип работы гидроцилиндра

Рабочая жидкость от насоса, через распределитель направляется в одну из полостей (поршневую или штоковую), противоположная полость соединятся со сливом.



Поршневая и штоковая полости гидроцилиндра

При поступлении жидкости в поршневую полость шток гидроцилиндра выдвигается, при необходимости преодолевая усилие нагрузки. При поступлении рабочей жидкости в штоковую полость шток гидроцилиндра втягивается.

Иллюстрация работы гидроцилиндра
Выдвинуть шток Нейтральное положение Втянуть шток

При поступлении жидкости в поршневую полость усилие, развиваемое гидроцилиндром можно вычислить по формуле:

Усилие гидроцилиндром

При поступлении жидкости в штоковую полость эффективная площадь изменится, из площади поршня необходимо вычесть площадь штока.

Герметичность рабочих камер обеспечивается манжетными уплотнениями, не позволяющими перетекать жидкости из поршневой полости в штоковую. В крышке гидроцилиндра также устанавливают манжету для уплотнения штока, и грязесъемник для предотвращения попадания частиц загрязнения в полость цилиндра.

Гидроцилиндр с односторонним штоком

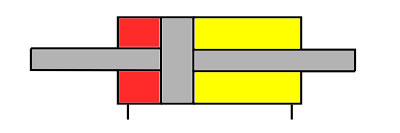

Гидроцилиндр с двухсторонним штоком

Усилие и скорость перемещения поршня со штоком при прямом и обратном ходе будут различными. Если необходимы одинаковые усилия или одинаковы скорости перемещения выходных звеньев, то используют гидроцилиндры с двухсторонним штоком.

В гидравлических цилиндрах этого типа один поршень связан с двумя штоками.

Гидроцилиндр с двухсторонним штоком

Для вычисления скорости и усилия гидроцилиндра с двусторонним штоком, можно применять формулы:

Формулы для расчета скорости и усилия гидроцилиндра с двухсторонним штоком

В современной технике применяются конструкции гидроцилиндров с двухсторонним штоком с закрепленным цилиндром и с закрепленным штоком.



Закрепленный шток и закрепленный цилиндр

Устройство гидроцилиндров одностороннего действия

Гидроцилиндры одностороннего действия способны развивать усилие лишь в одном направлении. Обратный ход таких цилиндров осуществляется под действием пружины, силы тяжести, или внешнего воздействия на шток.

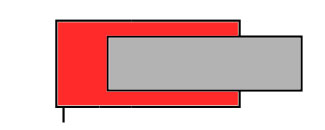

Плунжерный гидроцилиндр

В гидроцилиндрах этого типа жидкость воздействует на плунжер, расположенный в рабочей камере. Обратный ход осуществляется за счет внешних сил или силы тяжести.

Плунжерный гидравлический цилиндр

Плунжер способен передавать только усилие сжатия, величину усилия можно вычислить используя зависимость:

Усилие развиваемое плунжерным гидроцилиндром

Скорость перемещения плунжера будет зависеть от диаметра плунжера и расхода рабочей жидкости.

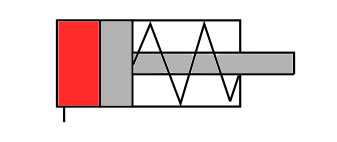

Гидравлический цилиндр с пружинным возвратом

Гидроцилиндр с пружинным возвратом показан на рисунке.

Односторонний цилиндр с пружинным возвратом

При поступлении рабочей жидкости в поршневую полость осуществляется рабочий ход, пружина, расположенная в штоковой полости сжимается - шток выдвигается.

Обратный ход осуществляется за счет усилия пружины, поршневая полость при этом соединяется со сливом. Пружина может устанавливаться как в поршневой, так и в штоковой полости.

Гидроцилиндры специального исполнения

Рассмотрим несколько особых конструкций гидроцилиндров.

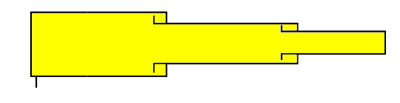

Телескопические гидроцилиндры

В телескопических гидроцилиндрах один шток размещен в полости другого штока. Это позволяет получить большую величину перемещения выходного звена при неизменных габаритах, так как в телескопических цилиндрах ход может превышать длину гильзы.

Телескопический гидроцилиндр одностороннего действия

Телескопический гидроцилиндр одностороннего действия

Рабочая жидкость подводится в полость цилиндра через заднюю крышку. Секции выдвигаются последовательно - в первую очередь движение начнет секция с наибольшей эффективной площадью, затем с меньшей. Скорость при выдвижении каждой последующей секции будет увеличиваться, а усилие падать, в связи уменьшением эффективной площади. По этой причине расчетным должно быть усилие на секции с минимальной эффективной площадью.

Обратный ход осуществляется под действием внешних сил, рабочая полость при этом соединяется со сливом.

Телескопический гидроцилиндр двухстороннего действия

Телескопический цилиндр двухстороннего действия

Подвод рабочей жидкости в представленной на рисунке конструкции осуществляется через шток.

Выдвижение секций, осуществляется в том же порядке, что и в телескопических гидроцилиндрах одностороннего действия.

Обратный ход обеспечивается подводом рабочей жидкости в штоковую полость, поршневая полость при этом соединяется со сливом.

Комбинированные гидроцилиндры

Для увеличения усилия на штоке гидроцилиндра, при отсутствии возможности увеличения наружного диаметра, используют тандемные или последовательно установленные гидроцилиндры. Схема сдвоенного гидроцилиндра показана на рисунке.

Сдвоенный гидравлический цилиндр

В данном случае увеличение усилия достигается за счет добавления второй рабочей камеры и дополнительного поршня, что позволяет увеличить эффективную площадь гидроцилиндра.



Характеристики гидроцилиндров

Основные параметры гидроцилиндров можно разделить на несколько групп.

Геометрические параметры

  • Диаметр поршня (гильзы), иногда его называют диаметром гидроцилиндра, наиболее распространненными являются диаметры: 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 620, 800 миллиметров.
  • Диаметр штока, стандартизированы следующие диаметры штоков гидравлических цилиндров: 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800 миллиметров.
  • Ход - величина максимально возможного перемещания поршня со штоком или плунжера гидроцилиндра
Геометрические параметры гидроцилиндра

Гидравлические параметры

  • Номинальное рабочее давление - давление, при котором гидроцилиндр будет работать в номинальном, расчетном режиме, при этом сохраняя параметры работы и надежности, гарантированные произодителем. Величина давления в гидроцилнре опредяляется значением нагрузки, при этом она может быть ограничена настройки предохранительного или редукционного клапана. При отсутвии нагрузки давление в цилиндре обуславливается только потерями на трение.
  • Расход жидкости, поступающий в гидроцилинлдр.

Механические параметры

  • Усилие развиваемое гидроцилиндром - пропорционально давдлению и эффективной площади, на которую воздействует жидкость.
  • Скорость перемещения штока - определяется величиной расхода жидкости, поступающей в гидроцилиндр и его эффективным диаметром.

Расчет гидроцилиндра

Попробуем разабраться как характеристики гидроцилиндра связаны между собой, и как на них влияют параметры работы гидопривода.

При поступлении жидкости в поршневую полость жидкость воздействует на поршень, усилие развиваемое гидроцилиндром в этом случае будет пропорционально давлению и площади поршня:

Усилие развиваемое гидроцилиндром

Скорость перемещения поршня со штоком будет зависеть от диаметра поршня и расхода жидкости:

Формула для расчета скорости хода поршня гидроцилиндра

При подаче жидкости в штоковую полость гидроцилиндра, давление будет воздействовать на кольцевую поверхность, образованную наружными диаметрами поршня и штока. Усилие в этом случае можно вычислить, используя зависимость:

Усилие при подаче в штоковую полость

Скорость перемещения поршня при подводе жидкости в штоковую полость будет зависеть не только от диаметра поршня и расхода, но и от диаметра штока:

Формула для расчета скорости движения поршня при подаче в штоковую полость

Типовые конструкции гидроцилиндров

Несмотря на огромное разнообразие конструкций гидравлических цилиндров существуют, типовые решения, применяемые при проектировании гидроцилиндров, рассмотрим некоторые из них.

Гидроцилиндр на шпильках

Гидроцилиндр на шпильках

Передняя и задняя крышка гидроцилиндров этой конструкции связаны шпильками (анкерами), гильза зажата между крышками цилиндра. Уплотнение поршня обеспечивается двумя манжетами.

Круглый гидроцилиндр

Круглый гидравлический цилиндр

В представленной конструкции крышки крепятся к круглым фланцам, закрепленным с помощью сварки или резьбы на гильзе. Показанный на рисунке тип уплотнения поршня обеспечивает уплотнение в обоих направлениях.

Сварной гидроцилиндр

Сварной гидроцилиндр

Крышки приварены к гильзе, конструкция неразборная, неремонтопригодная. В цилиндре установлены компактные поршневые уплотнения.

Чертеж гидроцилиндра

Конструкторская документация на гидроцилиндр должна включать в себя:

  • сборочный чертеж гидроцилиндра,
  • спецификацию,
  • рабочие чертежи деталей.

В качестве примера конструкции гидравлического цилиндра предлагаем вам ознакомиться со сборочным чертежом одноштокового гидроцилиндра двухстороннего действия. Передняя крышка данного цилиндра имеет резьбовое соединение с гильзой, задняя крышка с проушиной приварена к гильзе. Поршень зафиксирован на штоке с помощью резьбовых втулок, зафиксированных от поворота с помощью штифта.

Для того, чтобы скачать чертеж гидроцилиндра в формате pdf щелкните по изображению.

Скачать чертеж гидроцилиндра в формате pdf


Вы также можете скачать чертеж гидроцилиндра в формате dwg.
