Гидравлика, гидропривод / Гидравлическая аппаратура / Редукционные клапаны - устройство и принцип работы
2018-04-25

Редукционные клапаны

Редукционным называют клапан, предназначенный для уменьшения давления в линии отводимой от основной и поддержания этого давления на постоянном уровне.

Редукционные клапаны используют в случае если от одной линии высокого давления питаются один или несколько потребителей, рассчитанных на меньшее рабочее давление, чем основная линия.

Редукционные клапаны, также, применяются для уменьшения или стабилизации давления питания исполнительных механизмов.

Функции редукционного клапана

Редукционные клапаны позволяют реализовать следующие функции:

  • Снижение давления в линии отводимой от основной
  • Поддержание давления на постоянном уровне
  • Ограничение давления (только для трехлинейных клапанов)

Как работает редукционный клапан

Попробуем разобраться, как работают редукционные клапаны.

Рассмотрим подробнее устройство и работу клапанов прямого и непрямого действия.



Редукционный клапан прямого действия

Принципиальная схема редукционного клапана прямого действия показана на рисунке. Рассмотрим основные элементы и принцип работы редукционного клапана.

Конструкция редукционного клапана

Давление жидкости на выходе редукционного клапана в линии отводимой от основной называют редуцируемым.

Золотник 1 расположен в корпусе 2, в котором также установлена пружина 3, ее поджатие регулируется винтом 4.

Давление в напорной линии (Рн) подводится к рабочей полости золотника, не оказывая на него силового воздействия, так как площади поясков золотника равны. Осевыми силами, действующими на золотник являются сила пружины и сила, обусловленная давлением на выходе клапана (Рред). Положение золотника будет определяться силой действия пружины и редуцируемым давлением Рред. Настройка давления на выходе редукционного клапана осуществляется винтом, поджимающим пружину.

При увеличении редуцируемого давления (Рред), золотник, под действием этого давления будет смещаться (вверх по схеме), уменьшая площадь проходного сечения S, увеличивая гидравлическое сопротивление. В результате возросших потерь редуцируемое давление снизиться до величины первоначальной настройки.

При уменьшении редуцируемого давления (Рред) золотник под действие усилия пружины переместится вниз, увеличивая проходное сечение. В результате снижения потерь, давление в отводимой линии достигнет величины настройки.

В редукционном клапане прямого действия на золотник с одной стороны воздействует пружина, а с другой - редуцируемое давление. Усилие пружины зависит от степени ее сжатия, то есть от положения золотника, которое, в свою очередь, зависит от расхода на выходе клапана. В связи с этим при увеличении расходе через редукционный клапан прямого действия будет уменьшаться редуцируемое давление.

Эта особенность работы клапанов прямого действия может оказывать существенное влияние на работу клапана при больших величинах расхода. Поэтому для работы при больших расходах используют редукционные клапаны непрямого действия.



Редукционный клапан непрямого действия

Использование редукционных клапанов непрямого действия позволяет уменьшить влияние расхода на давление.

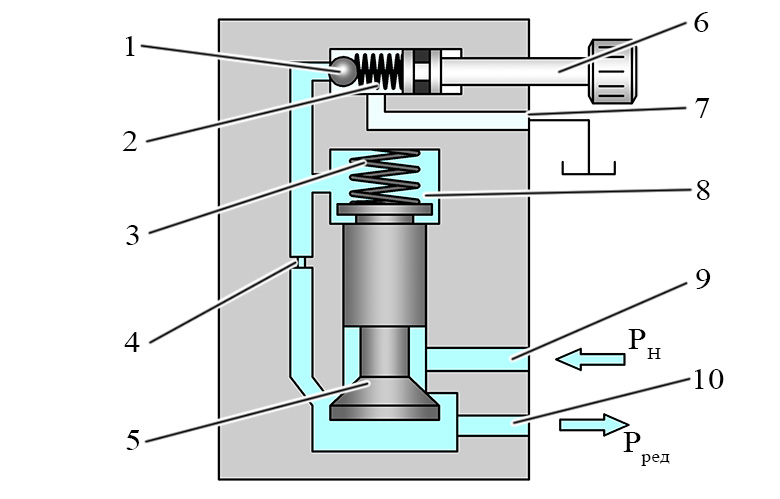

Схема клапана редукционного непрямого действия показана на рисунке.

Редукционный клапан непрямого действия

Жидкость подводится в клапан через отверстие 9, пройдя через зазор между золотником 5 и седлом в корпусе, жидкость поступает в отовдимую линию 10. Давление жидкости в отводимой линии воздействует на нижний торец золотника. Жидкость из отводимой линии, к тому же, через постоянный дроссель 4 подводится к верхнему торцу золотника и к шарику 1, поджатому пружиной 2, усилие поджатия регулируется винтом 6. Линия 7 соединяется со сливом.

Положение золотника 5 определяется соотношением сил давления в отводимой линии (редуцируемого) и давления в камере 8.

Величина давления в камере 8 зависит от настройки пружины 2, то есть величину давления настройки клапан можно регулировать винтом 6.

В случае увеличения давления в линии отводимой от основной выше давления настройки, шарик отодвинется от седла, пропуская часть жидкости на слив. В результате появления расхода через дроссель 4, давление на верхний торец золотника снизится (из-за потерь на дросселе), золотник под действием редуцируемого давления переместится вверх, уменьшая проходное сечение, что вызовет снижение редуцируемого давления до величины настройки.

Как изображается редукционный клапан на гидросхемах

На гидравлических схемах редукционный клапан показывают в виде квадрата со стрелкой, указывающей направление жидкости, также на схеме показана регулируемая пружина и управление с линии выхода (пунктиром). Пример обозначения редукционного клапана показан на следующем рисунке.

Обозначение редукционного клапана на схеме

Чем редукционный клапан отличается от предохранительного

Редукционные и предохранительные клапаны позволяют регулировать давление, некоторые модели этих устройств производятся в корпусах схожей формы, они регулируется с помощью винта, регулирующего поджатие пружины, их гидравлические схемы состоят из похожих элементов. По этим причинам эти клапаны можно перепутать. Хотя различий у редукционных и предохранительных клапанах гораздо больше, они различаются как по конструкции, принципу действия и назначению.

Пожалуй главным различием является то, что предохранительный клапан управляется давлением на входе (из линии Р), а на золотник редукционного клапана управляющее воздействие оказывает давление на выходе клапана (из линии А). Это отражено и на гидравлической схеме клапана, пунктирная линия управления на схеме редукционного клапана подведена к выходу, а на схеме предохранительного - ко входу.



Функции этих клапанов также различны, клапан предохранительный защищает гидравлическую систему от чрезмерно высоко давления, клапан редукционный снижает давление в линии отводимой от основной и поддерживает давление в этой линии на постоянном уровне.
