Гидравлика, гидропривод / Гидравлическая аппаратура / Как устроен гидрозамок? Двухсторонние и односторонние гидравлические замки
2018-11-21

Гидрозамки

Гидрозамок - это управляемый обратный клапан.

При отсутствии управляющего сигнала гидрозамок работает как обратный клапан, пропускает поток жидкости в одном направлении и не пропускает в другом. При появлении управляющего сигнала, гидрозамок пропускает жидкость в обоих направлениях.

В зависимости от количества обратных клапанов, установленных в одном корпусе, различают односторонние и двухсторонние гидрозамки.

Односторонний гидрозамок

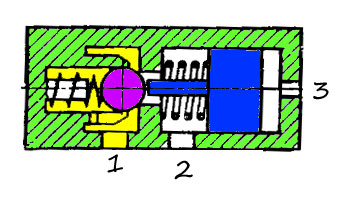

На рисунке показана схема одностороннего гидрозамка.

Односторонний гидрозамок закрыт

В корпусе одностороннего гидрозамка установлены седло, запорно-регулирующий элемент (шарик) пружина, поршень с толкателем.

При отсутствии давлении в линии управления поток жидкости из канала 2 будет перетекать в канал 1 отодвигая запорно-регулирующий элемент. Если же поток жидкости подать в канал 1, то в канал 2 он попасть не сможет, т.к по действием потока шарик прижмется к седлу.

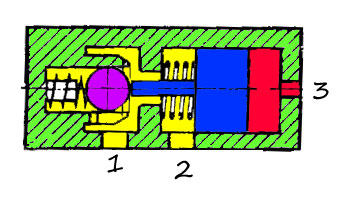

При наличии давления в линии управления 3 поршень с толкателем отодвинет шарик от седла, тем самым обеспечив беспрепятственное движение жидкости как из канала 2 в канал 1, так и наоборот из канала 1 в канал 2.

Односторонний гидрозамок открыт

Двусторонний гидрозамок

Сдвоенный или двухсторонний гидрозамок состоит из двух управляемых обратных клапанов, установленных в одном корпусе. Линия управления каждого из клапанов соединена со входом другого клапана.

Схема сдвоенного гидрозамка

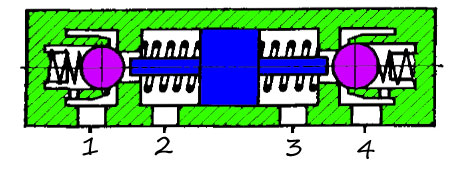

Конструктивная схема двухстороннего гидрозамка показана на рисунке.

Принцип действия двухстороннего гидрозамка

Сдвоенный гидрозамок пропускает жидкость из линии 2 в линию 1, в обратном направлении жидкость может протекать только при наличии давления в линии 3. Аналогично работает и вторая сторона гидрозамка, жидкость свободно проходит из канала 3 в канал 4, в обратном направлении замок будет пропускать жидкость только при наличии давления в канале 2.

Двухсторонний гидрозамок устанавливают между распределителем и гидроцилиндром. Линии обозначенные на рисунке цифрами 2 и 3 присоединяют к распределителю, а линии 1 и 4 в полостям гидроцилиндра.

При переключении распределителя в результате повышения давления в одной из линий, например линии в 2, поршень с толкателем переместится, отодвинув шарик (расположенный на рисунке справа) от седла, тем самым допустив течение жидкости из линии 4 в линию 3.

Для чего нужны управляемые обратные клапаны?

Основные функции гидрозамка:

  • запирание жидкости под давлением в отдельных участках гидравлической системы;
  • предотвращение падения груза, при резком снижении давлении, например в случае нарушения герметичности трубопровода;
  • предотвращение перемещения выходных звеньев гидродвигателей, вызванных, например утечками по золотникам.

Гидрозамки часто устанавливают на выходах из полостей гидроцилиндров, для предотвращения перемещения механизма в случае падения давления в системе.



Схема применения гидрозамка для предотвращения движения гидроцилиндра

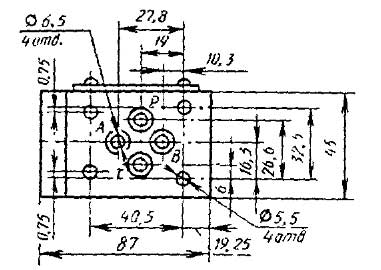

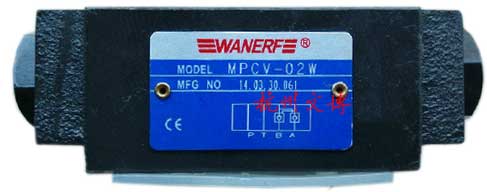

Монтажные исполнения гидравлических замков

В настоящее время производятся гидрозамки различного монтажного исполнения:

  • модульного
  • трубного
  • стыкового
  • фланцевого

Гидравлические замки встраиваемого исполнения, могут быть установлены в специальные отверстия выполненные в гидравлической плите.
