Водоснабжение / Динамические насосы / Что означают цифры в обозначении насосов
2015-11-17

Что обозначают цифры в марке насоса

В маркировке насосов часто присутствуют цифры. Что они обозначают и какую полезную информацию несут?

Цифры обычно записываются после марки насоса, они могут указываться через дефис или через дробь.

В зависимости от типа насоса и его производителя маркировки и данные зашифрованные в них могут отличаться, но можно выделить несколько распространенных вариантов обозначения насосов.

Обозначение циркуляционных насосов

В маркировке циркуляционных насосов после марки, обычно, указываются две цифры.

Насос Grundfos UPS 25-40

Первая из них указывает на условный диаметр подводящих патрубков в миллиметрах. По этой цифре можно судить о присоединительной резьбе насоса. Например, если у патрубков насоса указан условный диаметр 25, значит их присоединительная резьба - 1 дюйм. Соответствие условных диаметров (Д.У) и размеров резьбы указано ниже:

  • ДУ 15 - резьба 1/2
  • ДУ 20 - резьба 3/4
  • ДУ 25 - резьба 1
  • ДУ 32 - резьба 1 1/4
Вторая цифра указывает максимальный напор насоса в дециметрах.

Что значат цифры 25-40, 25-60 32-80 в марке насоса

Обозначение насоса Grundfos UPS 25-40 или Циркуль 25-40 означает, что диаметр условного прохода его патрубков составляет 25 мм, значит присоединительная резьба - 1 дюйм, данный насос способен развить напор до 4 метров (40 дециметров).

Учитывая, что в 1 метре 10 дециметров можно сделать выводы и о других обозначениях:
  • 25-60 - присоединительная резьба 1 дюйм напор 6 метров
  • 32-80 - присоединительная резьба 1 1/4 дюйм напор 8 метров

Обозначение центробежных насосов

Довольно часто встречаются центробежные насосы в обозначении, которых содержится информация о номинальном расходе и напоре насоса.

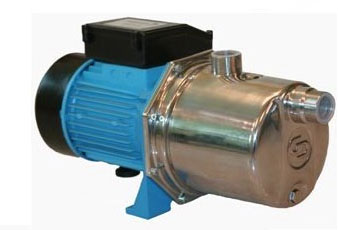

Насос Джамбо 60/35

Что значат цифры 60/35, 70/50 в марке насоса

Обозначение насоса Джамбо 60/35 указывает на то, номинальная подача составляет 60 л/мин, а максимальный напор - 35 метров.

В марке Джамбо 70/50 указано, что номинальная подача насоса - 70 л/мин, а максимальный напор достигает - 50 метров.
