Водоснабжение / Динамические насосы / Насосы Циркуль - характеристики, монтаж, обслуживание
2017-01-17

Насосы Циркуль

Насосы Джилекс Циркуль применяется применяются для перекачивания горячей воды или теплоносителя в отопительных системах. Кроме того, эти насосы могут использоваться транспортировки холодной воды в системах, не связанных с питьевым водоснабжением.

Конструкция и принцип работы

Основные элементы конструкции циркуляционного насоса показаны на рисунке.

Конструкция центробежного насоса

Насос Циркуль, как и большинство центробежных насосов, не обладает самовсасыванием, т.е перед запуском он должен быть заполнен жидкостью. При подаче питания на приводной электродвигатель 1 начинает вращаться ротор 2, который соединен с валом 3, приводящим в движение рабочее колесо 4, которое воздействует на жидкость, направляя из канала всасывания 5 в линию нагнетания 6. Элементы конструкции расположены в разборном корпусе 7.

Характеристики насосов Циркуль

Рассмотрим основные характеристики насосов серии Циркуль.

Присоединительный размер и максимальный напор указаны в обозначении насоса.

Характеристики насоса Циркуль 25-40

Технические характеристики насоса Джилекс Циркуль 25-40

На рисунке показана расходная характеристика насоса Циркуль 25-40.

Напорная характеристика насоса Циркуль 25-40

Характеристики насоса Циркуль 25-60

Технические характеристики насоса Циркуль 25-60

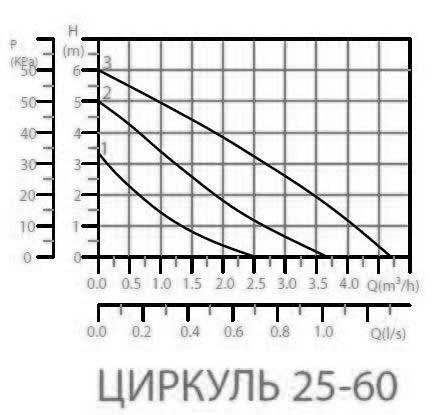

Рабочая характеристика насоса 25-60

Характеристики насоса Циркуль 25-80

Технические характеристики циркуляционного насоса 25-80
Основная напорная характеристики насоса Джилекс Циркуль

Характеристики насоса Циркуль 32-40

Характеристики насоса Циркуль 32-40

Характеристики насоса Циркуль 32-60

Технические характеристики насоса 32-60
Напорная характеристика насоса Циркуль 32-60

Характеристики насоса Циркуль 32-80

Технические характеристики насоса Циркуль 32-80
Рабочая характеристика насоса 32-80

Установочные размеры

Установочный размер насосов Циркуль составляет 180мм.

Установочный размер насоса Циркуль

Монтаж и обслуживание насосов Циркуль

Циркуляционные насосы разрешается устанавливать в следующих положениях.

Правильный монтаж циркуляционного насоса

Запрещается устанавливать насосы следующим образом.

Неправильный монтаж насоса

Все циркуляционные насосы должны быть заполнены перед запуском. Для полного заполнения насоса можно открутить заглушку.

Возможные неполадки

Шум в насосе

Причинами возникновения шума могут быть:

  • Повышенное сопротивление жидкости в трубопроводе
  • Воздух в насосе

В первом случае шум может быть вызван слишком высокой скоростью течения, в этом случае можно (если это допускает система) уменьшить скорость переключив соответствующий переключатель на насосе.

Также наличие воздуха в системе отопления может создавать шум. В этом случае требуется удалить воздух из системы.

Второй распространенной причиной возникновения шума является появление воздуха в насосе. В этом случае необходимо заполнить насос водой, открутить заглушку, и дождаться вытекания воды. При выполнении этих действий необходимо обесточить насос и предохранить электрические соединения от намокания. Будьте осторожны система может быть заполнена горячей водой. При работе с насосом, необходимо соблюдать общепринятые нормы безопасности.
