Классификация и устройство подъемников различных типов

Подъемниками называют грузоподъемные механизмы, предназначенные для подъема или опускания груза, с помощью грузонесущих органов.

Подъемники разделяют на группы по различным признакам.

Типы подъемников

По назначению различают:

  • грузовые;
  • пассажирские подъемники

В грузовых устанавливается подъемная платформа или клеть, в пассажирских кабина.

Строительные и складские грузовые подъемники можно посмотреть здесь.

По возможности перемещения различают подъемники:



  • Стационарные;
  • Передвижные.

Стационарные механизмы не могут перемещаться в процессе работы.

Передвижные могут перемещаться. Передвижные подъемные механизмы монтируют на рельсах, направляющих или устанавливают на шасси грузовых автомобилей. Для подъема, при этом используют складную или телескопическую подвижную стрелу.

По типу привода различают подъемники:

  • с электромеханическим приводом;
  • с механическим приводом от двигателя внутреннего сгорания;
  • с гидравлическим приводом.

Вращение лебедочным механизмам, как правило, передается от электродвигателя или гидравлического мотора.

По конструкции различают подъемники:

  • с подвесными направляющими;
  • с жесткими направляющими.

Подъемник с подвесными направляющими

Подъемник с подвесными направляющими

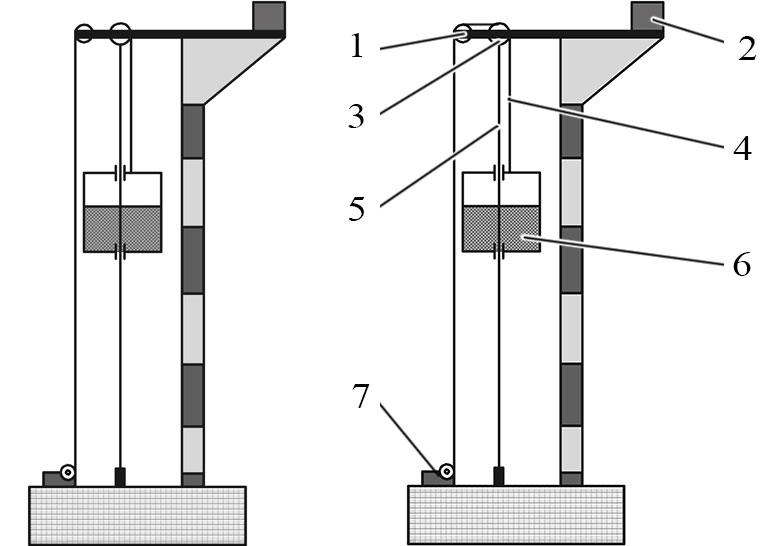

В подъемнике с подвесными направляющими балка 1, устанавливается консольно на крыше здания или другого объекта. На балке установлены противовес 2, гибкие наплавляющие 5(тросы) , блок 3, через который проброшен канат 4, соединенный с лебедкой 7 и платформой 6.

Подъемник с жесткими направляющими

Мачтовые и шахтные конструкции являются подъемниками с жесткими направляющими. Существенным различием этих подъемников является то, что на мачтовом подъемнике груз перемещается по наружной поверхности рамной конструкции, а в шахтном внутри рамы.

Мачтовый подъемник показан на рисунке.



Мачтовый подъемник

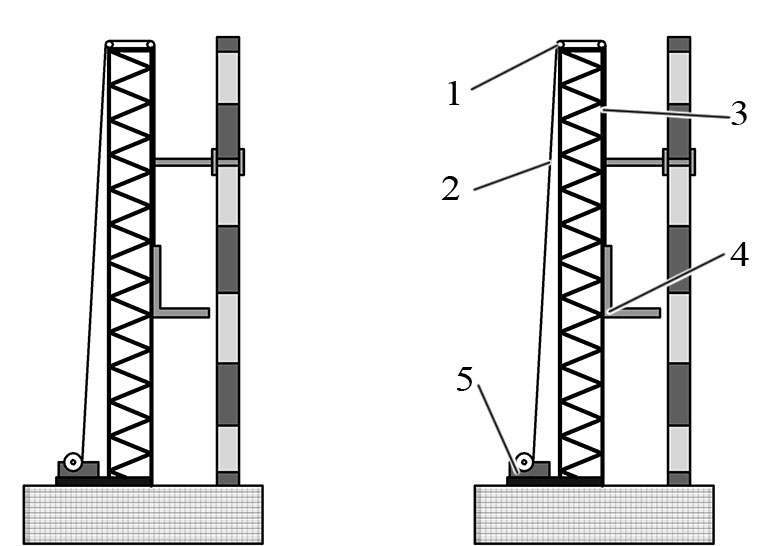

Подъемник закрепляется на стене с помощью специальных опор. На основной раме установлена мачта 3, по которой перемещается платформа 4. Канат 2, прикрепленный к платформе огибает блок 1 и соединяется с лебедкой 5.

Это лишь один из вариантов конструкции, существуют и другие конструкции мачтовых механизмов, например подъемник мачтовый телескопический.

Шахтный подъемник также крепится к стене здания с помощью опор.

Шахтный подъемник

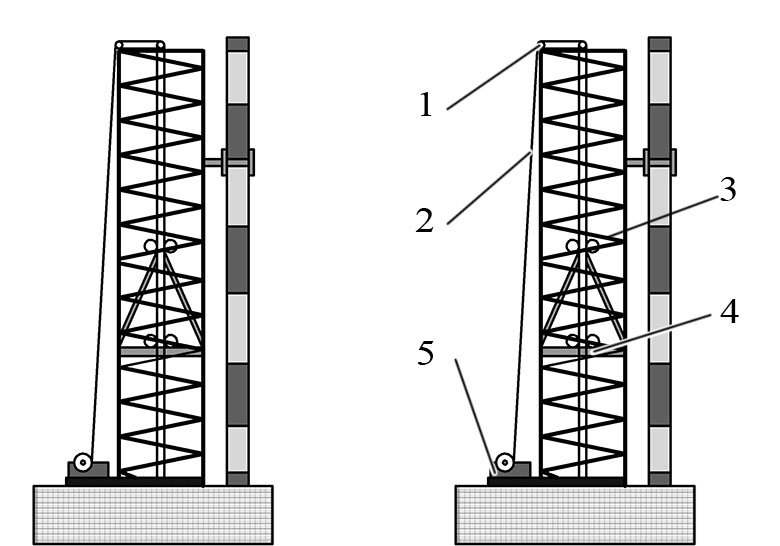

Грузовая платформа 4 устанавливается внутри шахты 3 с помощью каната 2 , который огибает блоки 1 и соединяется с лебедкой 5.

Преимущества жестких подъемников

Шахтные и мачтовые подъемные механизмы обладают рядом преимуществ (по сравнению с подвесными):

  • воспринимают вертикальную нагрузку, благодаря жесткой раме;
  • позволяют реализовать высокую скорость подъема;
  • не допускают раскачивание груза;
  • обеспечивают точное соблюдение высоты подъема;
  • позволяют устанавливать устройства безопасности, срабатывающие при обрыве каната.
