Плунжерный насос

Плунжерным называют объемный насос, у которого рабочие органы (плунжеры) совершают возвратно-поступательное движение.

Рабочий орган насоса - плунжер представляет собой полый цилиндр, который вытесняет жидкость из камеры. Плунжерный насос иногда называют скальчатым.

Принцип работы плунжерного насоса

Устройство плунжерного насоса показано на рисунке.

Устройство плунжерного насоса

Цилиндрический плунжер 4 установлен в камере 7. Криптоновый-шатунный механизм 8 приводит плунжер в движение.

При перемещении плунжера вправо (по схеме), объем рабочей камеры будет увеличиваться, давление в ней начнет падать, под действием внешнего давления напорный обратный клапан 3 закроется, а всасывающий 5 - откроется. Жидкость, из-за создавшегося в рабочей камере разряжения, начнет поступать от источника 9 в полость насоса через линию всасывания 6.

При перемещении плунжера влево, объем рабочей камеры будет уменьшаться, давление в ней начнет возрастать. По действием этого давления напорный клапан откроется, а всасывающий - закроется. Жидкость из рабочей камеры будет вытесняться в напорную линию 2 и поступает к потребителю 1.

После достижения поршнем крайнего положения цикл повторится.

В чем отличие плунжерных насосов от поршневых

По принципу работы и гидравлическим характеристикам плунжерные машины схожи с поршневыми насосами. Различие заключается в конструкции рабочих органов, в отличие от поршня, плунжер движется не касаясь стенок рабочей камеры, герметичность камеры обеспечивается неподвижным уплотняющим сальником, расположенным в корпусе насоса.

Достоинства плунжерных насосов

По сравнению с поршневым насосом плунжерный обладает следующими преимуществами:

  • Обработка наружной поверхности плунжера технологически проще, чем обработка внутренней поверхности гильзы.
  • Замена наружного неподвижного уплотнения осуществляется легче, чем подвижного поршневого.

Расчет подачи плунжерного насоса

Идеальная подача плунжерного насоса определяется объемом вытеснителя, частотой вращения приводного вала.

Qи=V×n=S×h×n
  • где V - эффективный объем плунжера;
  • S - площадь поперечного сечения плунжера;
  • h - ход плунжера;
  • n - частота вращения

Для расчета реальной подачи необхоимо учесть объемный КПД насоса:

Q=Qи×ηоб

Если в насосе несколько качающих узлов, то рассчитанную подачу необходимо умножить на количество узлов.

Индикаторная диаграмма плунжерного насоса

Индикаторная диаграмма - график зависимости изменения давления от времени или перемещения плунжера за один оборот кривошипа.

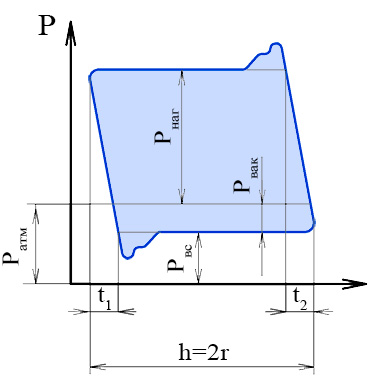

Индикаторная диаграмма плунжерного насоса

На рисунке показа индикаторная диаграмма плунжерного насоса с учетом времени t1 запаздывания открытия и закрытия клапанов.

Процесс всасывания протекает по линии cd, скачкообразное изменение давление в начале процесса всасывания вызвано, тем, что открытие всасывающего клапана происходит не мгновенно, а жидкость обладает инерцией.

Процесс нагнетания протекает по линии ab, скачок давления в начале процесса нагнетания вызван открытия напорного клапана, а также инерционностью жидкости.

Площадь индикаторной диаграммы отражает работу, которую поршень сообщает жидкости за один оборот.
