Допуски формы и расположения

Любая технологическая операция может быть выполнена с определенной точностью, а значит размеры полученной в результате обработки детали не будут идеальными, они могут колебаться в некотором диапазоне. Для того, чтобы выполнить условия собираемости и обеспечить надежную работу детали в заданных условиях необходимо задать допустимый интервал, в который должен попасть итоговый размер. Этот интервал может регламентировать не только линейные или диаметральные размеры, но и форму или взаимное расположение поверхностей.

Допуски формы и расположения назначаются конструктором исходя из условий сборки и особенностей работы детали в механизме.

Виды допусков формы

Допуском формы называют максимальное допускаемое значение отклонения формы.

Поле допуска формы - это область на плоскости или в пространстве, внутри которой должны находиться все точки рассматриваемого элемента в пределах нормируемого участка, ширина или диаметр которой определяется значением допуска, а расположение относительно реального элемента прилегающим элементом.

Отклонения и допуски формы

Различают следующие допуски на отклонения формы:

  • Отклонение от прямолинейности в плоскости
    • выпуклость
    • вогнутость
  • Отклонение от плоскости и допус плоскостности
    • Выпуклость
    • Вогнутость
  • Отклонение от круглости и допуск круглости
    • Овальность
    • Огранка
  • Отклонение от цилиндричности и допуск цилиндричности
  • Отклонение и допуск профиля продольного сечения цилиндрической поверхности
  • Отклонение профиля продольного сечения
    • Конусообразность
    • Бочкообразность
    • Седлообразность

Допустимые отклонения обозначаются специальными символами.

Знаки допусков формы

Виды допусков расположения

Допуск расположения - предел, ограничивающий допускаемое значение отклонения расположения.

Различают допуски месторасположения и допуски ориентации.

Поле допуска расположения - область на плоскости или в пространстве, внутри которой должен находиться прилегающий элемент или плоскость симметрии, ось, центр в пределах нормируемого участка, диаметр или ширина которой определяется значение допуска, а расположение относительно баз - номинальным расположением рассматриваемого элемента.

Отклонения и допуски расположения

Различают следующие виды допусков расположения:

  • Отклонение от параллельности и допуск параллельности
  • Отклонение и допуск перпендикулярности
  • Отклонение и допуск наклона
  • Отклонение и допуск соосности
    • Допуск в диаметральном выражении
    • Допуск в радиусном выражении
  • Отклонение и допуск симметричности
  • Позиционное отклонение и позиционный допуск
    • Допуск в диаметральном выражении
    • Допуск в радиусном выражении
  • Отклонение от пересечения и допуск пересечения осей
    • Допуск в диаметральном выражении
    • Допуск в радиусном выражении

Эти допуски обозначаются символами.

Знаки допусков расположения

Суммарные допуски

Существует несколько видов суммарных допусков формы и расположения.

  • Радиальное биение
  • Полное радиальное биение
  • Торцовое биение
  • Полное торцовое биение
  • Биение в заданном направлении
  • Отклонение и допуск формы заданного профиля
  • Отклонение и допуск формы заданной поверхности

Эти допуски обозначаются символами.

Суммарные допуски формы и расположения

Обозначение допусков формы и расположения на чертежах

Допуски формы и расположения изображают на чертежах в виде рамки, которая поделена на несколько частей. В первой части изображают графическое обозначение допуска, во второй части - числовое значение допуска, в третей и последующий - буквенное обозначение одной или нескольких баз.

В случае отсутствия базы допуска рамка состоит только из двух частей. Примеры рамок допусков формы и расположения показаны на рисунке.

Рамки допусков формы и расположения на чертеже

На рисунке слева показана рамка с допуском формы (допустимое отклонение от прямолинейности), справа с допуском расположения (допустимое отклонение от параллельности).

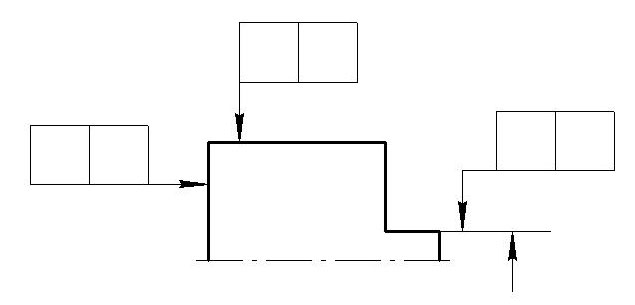

Рамку выполняют тонкими линиями. Высота текста в рамке должна равняться размеру шрифта размерных чисел. От рамки допуска до поверхности или до выноски проводится линия, оканчивающаяся стрелкой.

Стрелка от рамки допуска до контролируемой поверхности

Перед числовым значение допуска могут указываться знаки:

  • ф - если цилиндрическое или круговое поле допуска указываются диаметром
  • R - если цилиндрическое или круговое поле указываются радиусом
  • Т - если поле допуска пересечения осей, симметричности, ограничены двумя параллельными прямыми или плоскостями в диаметральном выражении.
  • Т/2 - в том же случае, что и Т, только в радиусном выражении
  • Сфера - для шарового поля допуска.
Знаки в рамках допусков

Если допуск должен применяться не ко всей поверхности, а только к некоторому участку, то он обозначается штрих пунктирной линией.

Участок допуска допуска формы или расположения

Для одного элемента может быть указано несколько допусков, этом случае рамки изображаются одна над другой.

Несколько допусков для одного элемента на чертеже

Дополнительная информация может быть указана над рамкой или под ней.

Дополнительная информация для допусков формы и расположения

Информация о допусках формы и расположения может быть указана в технических требованиях.

Неуказанные допуски соосности по ГОСТ 25069-81.

Зависимые допуски

Зависимые допуски расположения обозначают следующим символом Знак - зависимый допуск.

Этот символ может быть размещен после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента. Также символ может быть размещен после буквенного обозначение (если оно отсутствует то в третьем поле рамки) в том случае, если зависимый допуск связан с действительными размерами базового элемента.

Знак зависимого допуска в рамке на чертеже

Назначение допусков формы и расположения

Чем точнее изготовлена деталь, тем более точные инструменты потребуются для ее изготовления и контроля размеров. Это автоматически увеличит ее стоимость. Получается, что цена изготовления детали во многом зависит от требуемой точности при ее изготовлении. Это означает, что конструктор должен указать лишь те допуски, которые действительно необходимы для сборки и надежной работы механизма. Допустимые интервалы также должны быть назначены исходя из условий собираемости и работоспособности.

В ГОСТе 24643-81 указаны рекомендации по назначению допусков формы и расположения поверхностей

Числовые значения допусков формы

В зависимости от класса точности устанавливаются стандартные значения допусков формы.

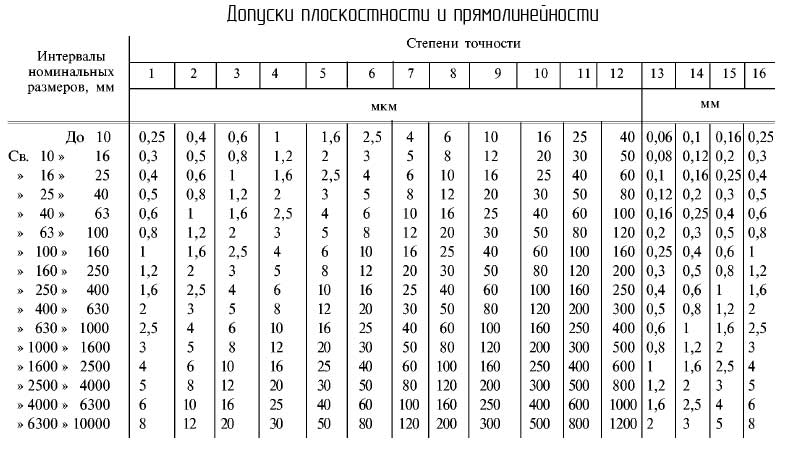

Допуски плоскостности и прямолинейности

Числовые значения допусков формы - плоскостности и прямолинейности

Номинальным размеров в данном случае считается номинальная длина нормированного участка.

Допуски круглости, цилиндричности, профиля продольного сечения

Рекомендации по назначению допусков круглости, цилиндричности, профиля продольного сечения

Данные допуски назначаются в тех случаях, когда они должны быть меньше, чем допуск размера.

Номинальным размером считается номинальный диаметр поверхности.

Допуски перпендикулярности, параллельности, наклона, торцевого биения

Числовые значения допусков расположения - перпендикулярности, параллельности, наклона, торцевого биения

Номинальным размером при назначении допусков на параллельность, перпендикулярность, наклон понимается номинальная длина нормируемого участка или номинальная длина всей контролируемой поверхности.

Допуски радиального биения, симметричности, соосности пересечения осей в диаметральном выражении

Назначение допусков  симметричности, соосности пересечения осей, радиального биения, в диаметральном выражении

При назначении допусков радиального биения номинальным размером считается номинальный диаметр рассматриваемой поверхности.

В случае назначения допусков симметричности, пересечения осе соосности номинальным размером считается номинальный диаметр поверхности или номинальный размер между поверхностями, которые образуют рассматриваемый элемент.
