2016-11-25

Жидкий поршень

Поршень позволяет осуществлять преобразование гидравлической и механической энергии. Он герметично разделяет полости высокого и низкого давления, за счет надежного уплотнения стенок гильзы, в которой он перемещается. При определенных условиях с указанными задачами поможет справляться жидкость.

Объем жидкости, совершающий поступательное движение, герметично разделяющий полости высокого и низкого давления называют жидким поршнем.
Что такое жидкий поршень

Пример жидкого поршня

Рассмотрим пример где средой, на которую оказывается воздействие является газ, размещенный в U-образной трубке, а жидкость, являющаяся поршнем, расположена так, что она полностью заполняет сечение трубки. В рассматриваемом случае распространением тепла по стенкам трубки пренебрегаем.

Нагрев приведет к расширению газа (например воздуха) в полости 1. Под действием нагретого газа жидкий поршень переместится и сожмет газ в полости 2.

Перемещение газа (воздуха) жидким поршнем при нагреве

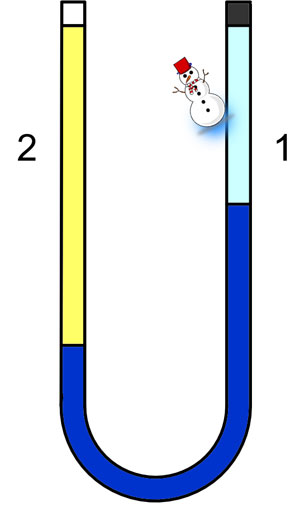

Охлаждение газа в полости 1 приведет к противоположному перемещению жидкого поршня.

Перемещение газа жидким поршнем при охлаждении

При высоком давлении в газе жидкий поршень не используют из-за эффекта растворения газа в жидкости.
