Что такое сервоклапан

Сервоклапанами в гидравлике называют клапаны способные преобразовать малый входной электрический сигнал в большой выходной - гидравлический. Получается, что сервоклапаны способны выполнять роль гидравлического усилителя. Они, применяются преимущественно как устройства регулирования и управления, этим обуславливается широкое применение сервоклапонов с обратной связью. Они не только преобразуют малый электрический сигнал в энергию потока жидкости, но и способны проводить корректировку в зависимости от отклонений от предварительно заданных параметров (скорости, положения, давления и т.д.).

Важный элемент сервоклапана - серводвигатель, который преобразовывает малый электрический сигнал в пропорциональное механическое движение регулирующего элемента (сопла, заслонки и т.п.). Перемещение регулирующего элемента позволяет влиять на направление потока жидкости, обладающей гидравлической энергией, и направить ее в соответствующий канал.


Сервоклапан сопло-заслонка

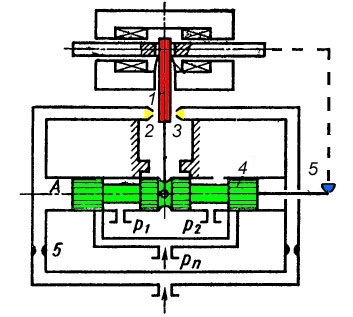

В сервоклапане с регулирующим элементом сопло-заслонка малый электрический сигнал преобразуется в пропорциональное перемещение заслонки 1, расположенной между соплами 2 и 3. Перемещение заслонки позволяет изменить гидравлические сопротивление на выходе сопел, что в свою очередь, ведет к изменению параметров потока, и положения золотника 4. Это положение может отслеживаться специальными датчиками, и в случае отклонения от заданного параметра, через систему электрической обратной свзязи 5 вводится корректировка в положение заслонки, которое, в свою очередь, посредством изменения параметров потока рабочей жидкости, корректирует положение золотника.

Сервоклапан сопло-заслонка


Для чего нужны сервоклапаны

Сервоклапаны применяются во многих современных следящих гидравлических приводах. В частности они широко применяются в системах автоматического управления в станкостроении, машиностроении, авиации, космонавтике, робототехнике.


Сервогидравлика

Сервогидравлика - электрогидравлическая техника регулирования, рабочие параметры которой контролируются измерительными устройствами, а отклонение от заданных параметров корректируется самой системой, с помощью сервоклапанов с системой обратных связей.

Регулируются в системах сервогидравлики, как правило, сила, скорость перемещения, положение звеньев исполнительных механизмов, расход рабочей жидкости, давление.
