Регуляторы расхода

Регуляторы расхода используют в гидравлических приводах для настройки и поддержания постоянного расхода независимо от изменения давления (нагрузки).

Трехлинейный регулятор расхода МПГ-55

Регулятор расхода состоит из двух основных элементов: дросселя и компенсатора давления.

Дроссель позволяет обеспечить регулировку расхода, а компенсатор расхода поддерживает постоянный перепад давления на дросселе, для поддержания расхода на установленном уровне при изменении давления.

В зависимости от способа поддержания постоянного перепада давления на дросселе разделяют двухлинейные и трехлиненые регуляторы расхода. В двухлинейных регуляторах расхода компенсатор изменения давления расположен последовательно дросселю, в трехлинейных - параллельно.

Двухлинейные регуляторы расхода

Двухлинейный регулятор расхода состоит из регулируемого дросселя и клапана постоянной разницы давления. Причем этот клапан может устанавливаться как перед дросселем, так и после него.

Схема регулятора расхода с компенсатором давления

Гидравлическая схема двухлинейного регулятора расхода, в котором клапан постоянной разницы давлений установлен перед дросселем.



Гидравлическая схема 2-линейного регулятора расхода. Клапан разности давления установлен перед дросселем

Схема 2-линейного регулятора, в котором клапан постоянной разницы давлений установлен после дросселя.

Схема двухлинейного регулятора расхода. Клапан разности давления установлен за дросселем

Принцип работы двухлинейного регулятора

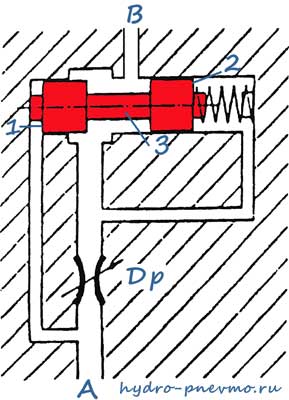

На рисунке показана конструктивная схема двухлинейного регулятора расхода.

Конструктивная схема 2-линейного регулятора

Роль компенсатора - клапана постоянной разницы давлений в данном случае выполняет золотник. К торцам этого золотника подведены линии передающие давление перед дросселем и за дросселем. В зависимости от разницы этих давлений золотник приоткрывает или прикрывает канал, тем самым поддерживая постоянный перепад да дросселе Др.

Упрощенное изображение 2-линейного регулятора на гидросхеме показано на рисунке.

Обобщенное обозначение двухлинейного регулятора

Трехлинейные регуляторы расхода

Данный регулятор состоит из регулируемого дросселя параллельно которому установлен клапан, при срабатывании которого часть жидкости отправляется на слив.

Схема трехлинейного регулятора расхода показана на следующем рисунке.

Схема трехлинейного регулятора расхода

Как устроен 3-линйный регулятор?

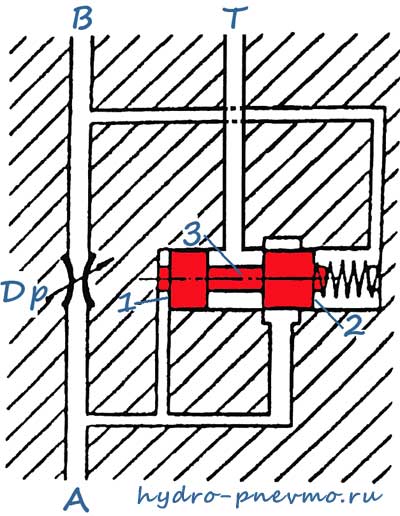

На рисунке показана схема трехлинейного регулятора.

Конструктивная схема трехлинейного регулятора

Золотник - компенсатор в этом случае выполняет роль предохранительного клапана.

При увеличении давления на выходе регулятора - в линии В золотник смещается влево, увеличивая сопротивление перед сливным каналом Т.

При снижении давления в канале В золотник смещается вправо, уменьшая сопротивление перед сливной линией.



Начальное положение золотника обеспечивается пружиной.

Величина расхода настраивается путем поворота ручки дросселя Др.

Упрощенное изображение 3-линейного регулятора расхода на гидравлической схеме показано на рисунке.

Обобщенное обозначение
