Устройство и принцип работы гидроаккумулятора

Гидроаккумулятор - сосуд, предназначенный для накопления объема жидкости, находящейся под давлением, и передачи ее в гидравлическую систему.

Гидроаккумулятор позволяет накопить гидравлическую энергию и, при необходимости, отдать ее в систему.

Функции гидроаккумулятора

Основными функциями гидроаккумуляторов являются:

  • Накоплении гидравлической энергии
  • Накопление рабочей жидкости
  • Демпфирование механических и гидравлических ударов
  • Снижение пульсаций
  • Компенсация утечек
  • Компенсация увеличения объема жидкости
  • Поддержание давления в системе

Принцип работы гидроаккумулятора

Основной задачей гидроаккумулятора является накопление энергии жидкости, значит он должен вмещать некоторый объем жидкости и содержать какой-либо механизм накопления энергии. Рассмотрим несколько возможных вариантов накопления энергии: груз поднятый на высоту обладает потенциальной энергией, так же как сжатая пружина или сжатый газ. Эти механизмы используются для накопления энергии.

Жидкость, поступая в полость аккумулятора, передает энергию устройству накопления - поднимает груз, сжимает пружину или газ. При необходимости накопленная энергия используется для подачи жидкости под давлением из аккумулятора в систему.

Виды гидроаккумуляторов

Различают несколько видов гидроаккумуляторов:

  • грузовые
  • пружинные
  • гидропневматические
    • баллоные
    • мембренные
    • поршневые

Устройство грузового гидроаккуммулятора

Грузовой гидроаккумулятор

В грузовых гидроаккумуляторах, на жидкость действует нагрузка вызванная силой тяжести. При зарядке такого аккумулятора жидкость поступает под поршень 1 на котором установлен груз 2, при поступлении жидкости поршень вместе с грузом поднимается. При разрядке груз давит на поршень, которые передает энергию жидкости 3 под давлением, истекающей из гидроаккумулятора.



Расчет давления в грузовом гидроаккуммуляторе

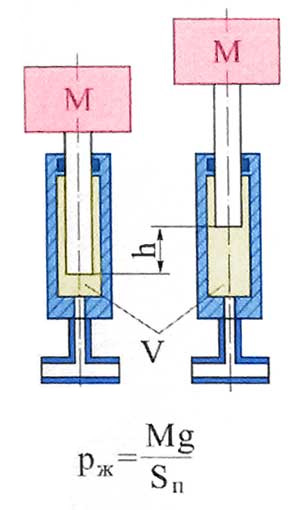

Схема грузового гидроаккумулятора

В грузовом гидроаккумуляторе давление жидкости прямо пропорционально массе давящего груза и обратно пропорционально площади поршня.

Давление будет постоянным независимо от объема оставшейся жидкости, так как оно определяется только массой груза и площадью поршня.

Характеристика грузового гидроаккумулятора

Устройство пружинного гидроаккуммулятора

При зарядке пружинного гидроаккумялятора вместо поднятия груза поршень 1 сжимает пружину 2. При разрядке пружина, разжимаясь, передает накопленную энергию воздействуя на поршень, который в свою очередь давит на жидкость 3.

Пружинный гидравлический аккумулятор

Расчет давления в пружинном гидроаккуммуляторе

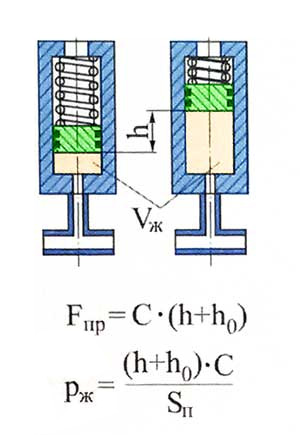

Схема пружинного гидроаккумулятора

В пружинном гидроаккумуляторе давление жидкости зависит от жесткости и величины перемещения пружины.

Вид характеристики пружинного аккумулятора

Давление в аккумуляторе будет уменьшаться по мере уменьшения объема жидкости в аккумуляторе, так как усилие пружины зависит от величины сжатия.

Гидропневматические аккумуляторы

Наибольшее распространение в технике получили гидропневматические аккумуляторы, которых механическая пружина заменена запертым объемом с газа.

Различают гидропневматические аккумуляторы с разделителем и без него.

Гидропневиоаккумуляторы без разделителя используются редко, т.к. при больших величинах давления аккумулирующим газом будет насыщаться рабочая жидкость, что в гидравлике нежелательно. В качестве разделительных элементов используются, поршни, баллоны и мембраны. Ознакомимся с конструкцией самых распространенных пневмогидравлических аккумуляторов.



Баллонный пневмогидроаккумулятор

Баллоный аккумулятор

В аккумуляторах этого типа, газ, находится в баллоне 1, который расположен в корпусе 2. Для заправки гидропневмоаккумулятора газом предназначен зарядный вентиль 3. Клапан 4 ограничивает расширение баллона при отсутствии в полости жидкости под давлением. Подвод рабочей жидкости осуществляется через канал 5.

Баллоные аккумуляторы рекомендуется устанавливать вертикально, хотя в некоторых случая допустимо и горизонтальное расположение.

Мембранный гидропневмоаккумулятор

В качестве разделителя сред в аккумуляторе может использоваться упругая мембрана.

Мембранный гидропневмоаккумулятор

Основными элементами мембранного гидроаккумулятора являются корпус 1, мембрана 2, зарядный вентиль 3, канал для подвода жидкости 4.

Поршневой гидроаккумулятор

В поршневом гидравлическом аккумуляторе на поршень с одной стороны действует давление сжатого газа с другой - давление жидкости.

Поршневой гидроаккумулятор

Поршневой аккумулятор состоит из корпуса 1, в котором расположен поршень 2 с уплотнениями 3, обеспечивающими герметичное разделение газа и жидкости. Зарядка гидропневмоаккумулятора газом осуществляется через заправочный вентиль 4, подвод жидкость - через канал 5.

Схема для расчета поршневого гидроаккумулятора показана на следующем рисунке.

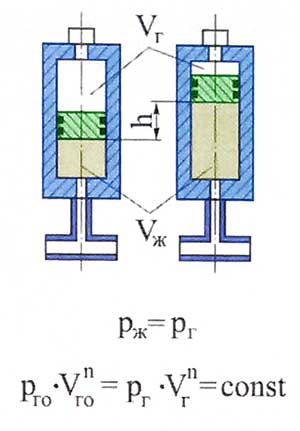

Схема для расчета поршневого гидропневмоаккумулятора

Давление жидкости в аккумуляторе будет зависеть от объема заполненного жидкостью, причем зависимость будет нелинейная, что объясняется процессом сжатия газа.



Характеристика пневмогидроаккумулятора
