Наддув двигателей внутреннего сгорания, турбонаддув

Наддувом - называют принудительную подачу воздуха под давлением выше атмосферного. Если речь идет о наддуве двигателя внутреннего сгорания, то при наддуве сжатый воздух подается компрессором из атмосферы в полость цилиндра.

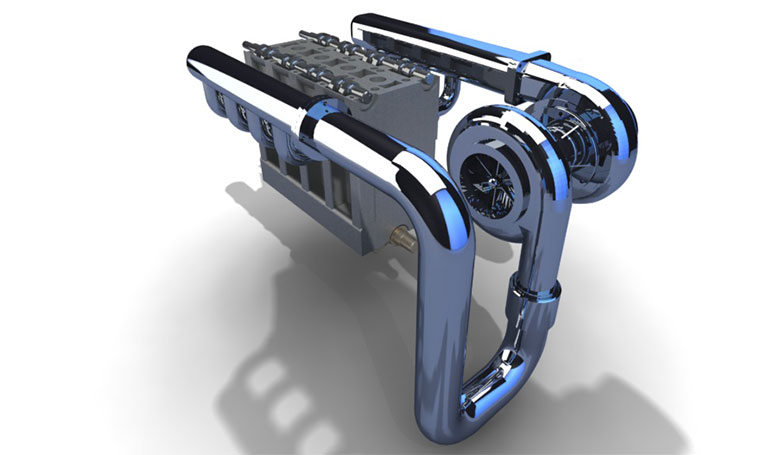

Двигатель с турбонаддувом

Схемы наддува

Для обеспечения наддува необходим компрессор, который должен сжимать воздух и нагнетать его в двигатель. Для работы необходимо вращать вал компрессора. Для привода компрессора можно использовать разные схемы.

Приводной нагнетатель - Komoressor

Схема наддува с компрессором

Вращать вал компрессора можно с помощью коленвала, установив дополнительную зубчатую или ременную передачу. Такую схему подачи воздуха называют наддувом с приводным нагнетателем. При вращении вала будет вращаться компрессорное колесо, которое будет нагнетать воздух во впускной коллектор двигателя. Иногда на автомобилях оснащенных подобной системой наддува наносят надпись - компрессор (Kompressor). Это простая, но далеко не самая экономичная схема.

Трубонаддув

Схема подключения турбонаддува к двигателю внутреннего сгорания

Для вращения вала компрессора можно использовать энергию отработавших газов, добавив в систему турбины. Выхлопные газы будут вращать турбинное колесо, установленное ка одном валу с компрессорным колесом. Компрессор, в свою очередь будет сжимать воздух и подавать его в двигатель. Такая схема называется турбонаддувом. По сравнению с приводным нагнетателем турбонаддув обладает большей задержкой, так как связь между двигателем и системой наддува не жесткая.

Как работает турбонаддув?

Смесь воздуха и топлива поступает в цилиндр двигателя, смесь сжимается при движении поршня вверх, затем она воспламеняется, из-за расширения газов, поршень вытесняется вниз. Двигаясь он вращает коленвал. Затем при движении воздуха вверх, через открывшиеся клапаны отработанные газы поступают в выходной коллектор.

Устройство турбонаддува

Поток газов имеет некоторую остаточную энергию достаточную для вращения рабочего колеса турбины. Частицы газа воздействуют на лопатки турбинного колеса, заставляя его вращаться. Турбинное и компрессорное колесо установлены на одном валу. При вращении турбины вращается и компрессор. В компрессоре лопатки рабочего колес воздействуют на воздух, попадающий из атмосферы. В результате этого воздействия частицы воздуха начинают вращаться вместе с колесом. При высокой скорости вращения частицы воздуха будут отбрасываться к периметру колеса в спиральный отвод и принудительно нагнетаться в во впускной коллектор, а затем и в полость цилиндра.



Комбинированные схемы

Сжатие воздуха может быть не одноступенчатым, а двухступенчатым. Причем рабочее колесо компрессора приводится во вращение турбиной, а для привода второй ступени используется механическая передача, соединенная с коленвалом. Такая схема позволяет сочетать достоинства приводного нагнетателя и турбонаддува, и делает работ у двигателя более приемистой. Однако недостаток приводного нагнетателя в виде плохой экономичности также никуда не пропадает.

Схема наддува с двухступенчатым компрессором

На на одних режимах работы мощность турбонаддува может быть недостаточна, на других - избыточна. Чтобы избавиться от этого недостатка, между турбиной и двигателем вводят дополнительную механическую связь. Через механическую или гидравлическую передачу. Это позволяет наиболее эффективно использовать мощность, но конструкция при этом сильно усложняется и удорожается, поэтому широкого применения эта схема не получила.

Турбонаддув с механической связью

Двухступенчатым может быть не только компрессор, но и турбина. Вторая ступень может использовать для привода во вращение вентиляторов и других вспомогательных устройств, или быть соединена с коленвалом.

Схема наддува с двухступенчатой турбиной

Дизель-турбина

На некоторых режимах работы турбина может развивать мощность достаточную для ее применения в качестве первичного двигателя.

Схема дизель-турбины

В этом случае двигатель и компрессор связывают механически, а между двигателем и турбиной осуществляется газовая связь. Подобный агрегат называют дизель-турбиной. Такая схема эффективна при очень высоких температурах отработанных газов. Для обеспечения надежности работы турбины рабочую температуру приходится снижать, что негативно сказывается на КПД агрегата.

Охлаждение при наддуве, для чего нужен интеркуллер?

В процессе сжатия воздух нагревается, теплый воздух имеет меньшую плотность чем холодный. Плотный холодный воздух позволит повысить эффективность работы двигателя, поэтому для отвода ненужного тепла, используется интеркуллер.

Схема установки интрекуллера в систему турбонаддува

Интеркуллер - это теплообменник, который устанавливается между компрессором и впускным коллектором, он позволяет охладить сжатый воздух, переде его поступлением в двигатель.

Регулирование турбонаддува

Мощность наддува на некоторых режимах может быть избыточна, то есть воздух может сжиматься слишком сильно. Поэтому работу наддува нужно регулировать.



Сопротивление в линии нагнетания компрессора для регулировки

Для ограничения подачи компрессора можно установить на его входе или выходе сопротивление, в виде шайбы с отверстием расчетного диаметра. При увеличении расхода через отверстие сопротивление будет расти, что в свою очередь будет затруднять поступление воздуха в компрессор и или выход из него, за счет этого будет ограничиваться подача воздуха в двигатель.

Сопротивление в линии всасывания компрессора

Подобное сопротивление можно установить и перед турбиной. Но установка сопротивления увеличивает потери, что отрицательно скажется на КПД.

Сопротивление, установленное на турбине

Для того, чтобы сбрасывать часть воздуха только при определенном давлении на выходе компрессора можно установить предохранительный клапан. Запорный элемент клапан поджат пружиной, когда усилия от давления воздуха будет достаточно, чтобы сжать пружину клапан откроется и сбросить часть воздуха обратно в атмосферу.

Предохранительный клапан на компрессоре наддува

Перепускной клапан

Вестгейт или перепускной клапан позволяет пустить часть отработанных газов в обход турбины. Запорный элемент клапана поджат пружиной.

Перепускной клапан для регулировки турбонаддува

Давление отработанных газов воздействует на запорный элемент клапана, с другой стороны на него действует усилие пружины. Когда усилие от давления газов будет выше чем усилие пружины, клапан откроется и пропустить часть газов в обход пружины. Это достаточно простая и эффективная схема регулирования, которая применяется на большинстве современных двигателей с турбонаддувом. Однако часть энергии тратится впустую, что снижает КПД. Конечно можно направить поток газа не в выхлопную систему, а на другую турбину, для привода вспомогательных механизмов, но это усложнит конструкцию и сделает ее более дорогой.
