Водоснабжение / Трубы и арматура / Медные трубы для систем кондиционирования и отопления
2019-06-16

Медные трубы для систем кондиционирования и отопления

В настоящее время в системах холодильников и кондиционеров применяют трубу, соответствующую стандартам ASTM B280 (американский) и EN 12735-1 (европейский). Эти стандарты отличаются незначительно, а большинство труб, выполненных по этим стандартам взаимозаменяемы.

Рассмотрим подробнее информацию представленную в европейском стандарте EN 12735-1.

Диаметр медной трубы по стандарту EN 12735-1. для кондиционеров и холодильников

Размеры трубы устанавливаемые стандартом представлены в таблице.

Размеры - диаметр и толщина стенки медной трубы для кондиционера по стандарту EN 12735-1

По механическим свойствам (твердости, прочности при растяжении) стандарт устанавливает три разновидности трубы:

  • отожженная;
  • полутвердая;
  • твердая;
Механические свойства отожженной и неотожженной трубы

Отожженная труба более эластична, она легко гнется и меняет форму. Неотожженная труба - твердая, имеет высокий предел прочности, однако не предназначена для гибки.

Обозначение медной трубы по стандарту EN 12735-1

В обозначении трубы указывается:



  • Наименование;
  • Номер стандарта;
  • Код механического состояния;
  • Наружный диаметр х толщина стенки.

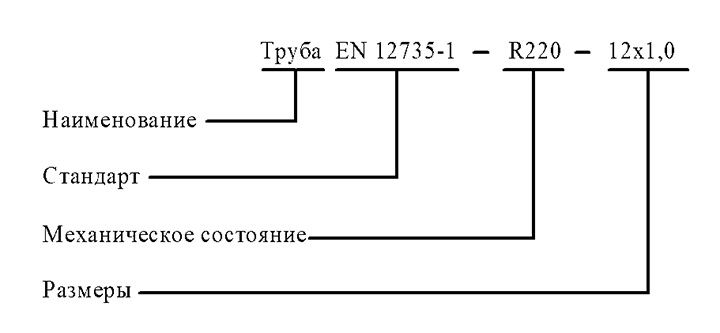

Структура обозначения показана на рисунке.

Обозначение медной трубы для холодильников по стандарту EN 12735-1

Приобрести медную трубу для кондиционеров оптом можно на сайте компании "МДМ ГРУПП".

Медные трубы по ГОСТ 32598-2013 для систем водоснабжения и отопления

Стандарт ГОСТ 32598-2013 устанавливает сортамент (размеры), технические требования, методы контроля, приемки испытаний медных труб предназначенных для систем водоснабжения водяного и парового отопления.

Размеры медных труб по ГОСТ 32598-2013

В таблице представлены рекомендуемые значения диаметра и толщины медных труб для отопления.

Размеры медной трубы для систем отопления по ГОСТ 32598-2013

Обозначение труб по ГОСТ 32598-2013

В обозначении трубы по ГОСТ 32598-2013 указываются те же данные, что и по стандарту EN 12735-1, кроме того присутствует и дополнительная информация. В маркировке трубы следует указать:

  • Способ изготовления (Д - тянутая);
  • Форма (КР - круглая);
  • Состояние (М - мягкое, для отожженной трубы; П - полутвердое; Т - твердое, для неотожженной трубы);
  • Размеры (Наружный диаметр х толщина стенки х длина);
  • Форма поставки (отрезок, бухта, БТ - бухта свободной намотки, БУ - бухта упорядоченной намотки, БС - бухта спиральной намотки - БС);
  • Марка меди;
  • Стандарт.

Схема обозначения представлена на рисунке.

Обозначение медной трубы по ГОСТ 32598-2013

Пример обозначения

Для обозначения отожженной медной тянутой трубы, круглого сечения диаметром 10 мм, толщиной стенки 0,8 мм из меди марки М1р используется маркировка:

Труба ДКРМ 10,0x0,8х15000 бухты БТ М1р ГОСТ 32598-2013
