Фильтрующий материал

Фильтрующим называют материал, предназначенный для изготовления фильтроэлементов, и непосредственно участвующий в процесс фильтрования.

Содержание:
  • Виды фильтрующих материалов
    • Поверхностные фильтрующие материалы
      • Проволочная ткань
      • Тканевое кружево
      • Щелевая трубка
    • Объемные фильтрующие материалы
      • Слой технической целлюлозы
      • Синтепон
      • Стекловолокно
      • Металлическое волокно
      • Металлокерамический материал

Тип фильтрующего материала в значительной степени влияет на характеристики фильтра.

Виды фильтрующих материалов

В зависимости от характера фильтрация различают два типа фильтрующих материалов:

  • поверхностные;
  • объемные (глубинные).

Поверхностные материалы удерживают загрязняющие частицы непосредственно на поверхности, объемные - по всей толщине.

Поверхностные фильтрующие материалы

Поверхностные фильтрующие элементы, позволяют удерживать частицы размером выше 40 мкм, кубической или шарообразной формы, однако они не всегда могут задерживать длинные и тонкие частицы, например волокна.

Большинство поверхностных фильтрующих материалов подлежит очистке, то есть являются регенерируемыми.



Рассмотрим несколько примеров, поверхностных фильтрующих материалов

.

Проволочная ткань

Сетка с квадратными ячейками, выполненными из нержавеющей или оцинкованной стали, бронзы, используется в фильтрах грубой очистки масел, воды, в том числе и при высоких температурах.

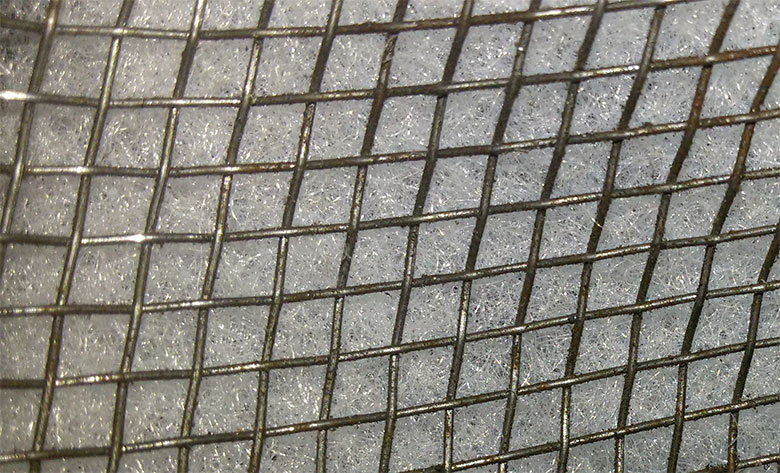

Поверхностный фильтрующий материал - металическая сетка

Применение проволочной сетки, позволяет обеспечить низкие потери давления на фильтре. Материал очищаемый, то есть может использоваться в регенерируемых фильтроэлементах.

Тканевое кружево

Прутки из нержавеющей стали разной толщины сплетенные специальным образом.

Тканевое кружево используют в фильтрах грубой очистки, при необходимости его можно очистить от загрязнений.

Потери давления на данном фильтрационном материале невелики

.

Щелевая трубка

Трехгранные прутки, навитые на опорный корпус.

Щелевые трубки применяют в фильтрах грубой чистки, промывочных установках, их тонкость фильтрации ограничена величиной 50 мкм.



Объемные фильтрующие материалы

К объемным фильтрующим материалам относят:

  • техническую целлюлозу;
  • стекловолокно;
  • синтепон;
  • пластмассы;
  • металлическое волокно;
  • спеченную металлокерамику.

Частицы загрязнения различных форм задерживаются внутри объемных фильтрующих материалов за счет лабиринтного эффекта.

Ознакомимся с некоторыми объемными материалами.

Слой технической целлюлозы

Представляет собой произвольно расположенные органические волокна, упрочненные связующим веществом

.

Техническую целлюлозу используют в фитроэлементах тонкой очистки, они одноразовые, но их стоимость невелика. Фильтрующие элементы из бумаги обладают низкой прочностью и средней поглощающей способностью, они обуславливают небольшие потери давления.

Синтепон

Нетканый материал, состоящий из полиэфирных волокон, скрепленных иглопробивным способом, термически с помощью валяния и т.д. Используется в фильтрующих элементах для воздуха в системах вентиляции или жидкости, в том числе и в пищевой промышленности.

Волокна фильтрующего синтепона

Для гидравлического масла чаще всего используется технический синтепон для фильтров, полученный иглопробивным способом, обладающий хорошей поглощающей способностью, позволяющий обеспечить тонкость фильтрации до 1 мкм.

Фильтрующие элементы из синтепона нерегенерируемые, они не подлежат очистке.



Стекловолокно

Произвольно ориентированные стекловолокна, упрочненные связующим веществом используют в фильтрах особо тонкой очистки. Материал обладает хорошей поглощающей способностью, высокой степенью химической стойкости, что позволяет использовать его в любых промышленных гидросистемах. При этом следует учитывать что стекловолокно вызывает значительные потери давления.

Стекловолокно не подлежит очистке.

Металлическое волокно

Спеченные и каландрированные произвольно ориентированные прутки из нержавеющей стали, используются для тонкой и особо тонкой фильтрации, для работы с любыми жидкостями, в том числе и при высоких температурах. Материал не вызывает значительных потерь давления при прохождении жидкости, однако обладает очень высокой стоимостью.

Фильтрующие элементы из нержавеющих волокон подлежат ограниченной очистке.

Металлокерамический материал

Спеченные металлические шарики, размер которых определяет тонкость фильтрации.

Фильтрующие элементы из этого материала вызывают высокие потери давления, поэтому их применяют только при небольших расходах жидкости, или для сжатого воздуха.
