Пластинчатые насосы

Пластинчатые насосы относятся к классу объемных роторных шиберных машин.

В пластинчатых насосах перекачивание жидкости осуществляется за счет изменения объема камер, образуемых поверхностями ротора статора и подвижных пластин.
Схема пластинчатого насоса

Типы пластинчатых насосов

Различают несколько типов пластинчатых машин.

По количеству циклов изменения рабочей камеры:

  • однократного действия
  • двукратного действия

По возможности регулирования:

  • регулируемые
  • нерегулируемые насосы

Рассмотрим каждый из этих типов насосов подробнее.

Нерегулируемые пластинчатые насосы

В нерегулируемых насосах отсутствует возможность изменения рабочего объема. Подачу таких насосов можно регулировать путем изменения частоты вращения приводного двигателя или использовать дроссельное регулирование гидропривода.

Устройство пластинчатого насоса двукратного действия

Пластинчатый насос двукратного действия

Внутренняя поверхность статора 1 имеет овальную форму. Ротор 2 установлен соосно статору. В пазах 3 ротора установлены пластины 4, которые могут свободно перемещаться внутри пазов. При вращении ротора пластины за счет центробежной силы пластины прижимаются к поверхности статора образуя рабочие камеры. В связи с тем, что внутренняя поверхность статора имеет овальную форму при вращении ротора объем рабочих камер будет изменяться. В зонах 6 и 7 увеличения объема камеры выполнено отверстие для всасывания рабочей жидкости, в зонах 5 и 8 уменьшения объема камеры - отверстие для нагнетания.

В насосах двойного действия устанавливается четное число пластин (не менее 8).

Расчет рабочего объема пластинчатого насоса двойного действия

Рабочий объем насоса определяется минимальным Rc1 и максимальным радиусами Rc2 внутренней поверхности статора, толщиной ∆ и количеством z пластин, а также углом их наклона ξ.

Расчетная схема двойного пластинчатого насоса

Вычислить рабочий объем насоса двойного действия можно по формуле:

Формула для расчета рабочего объема пластинчатого насоса двукратного действия

Подача пластинчатого насоса

Подача объемного насоса - это произведение его рабочего объема на частоту вращения приводного двигателя.

Q = V · n

Принцип работы пластинчатого насоса однократного действия

Пластинчатый насос однократного действия показан на рисунке.

Пластинчатый насос однократного действия

Ротор 1 установлен в статоре 2 с эксцентриситетом. В роторе 1 в радиальном направлении выполнены пазы 3, в которых установлены подвижные пластины 4. При вращении ротора пластины под действием центробежной силы прижимаются к цилиндрической поверхности статора. За счет эксцентриситета между осями вращения ротора и статора обеспечивается изменение объемов рабочих камер.

В зоне 6 увеличения объема камеры происходит всасывание рабочей жидкости, зоне 5 уменьшения - нагнетание.

В насосах одинарного действия используется нечетное число пластин (не менее 3).

Расчет рабочего объема пластинчатого насоса одинарного действия

Рабочий объем насоса зависит от радиусов ротора r статора R и эксцентриситета e.

Схема для расчета рабочего объема одинарного пластинчатого насоса

Эти величины связаны зависимостью:

e = R - r - a

где a - минимальный зазор между ротором и статором.

Максимальный рабочий объем пластинчатого насоса одинарного действия можно определить по формуле:

Максимальный рабочий объем одинарного насоса

Средний радиус

Если полости под пластин при их выдвижении соединяются с линией всасывания, а при задвижении - с линией нагнетания, то рабочий объем такого насоса можно определить по формуле:

Формула для расчета рабочего объема пластинчатого насоса
∆ - толщина пластин
z - количество пластин
b - ширина статора

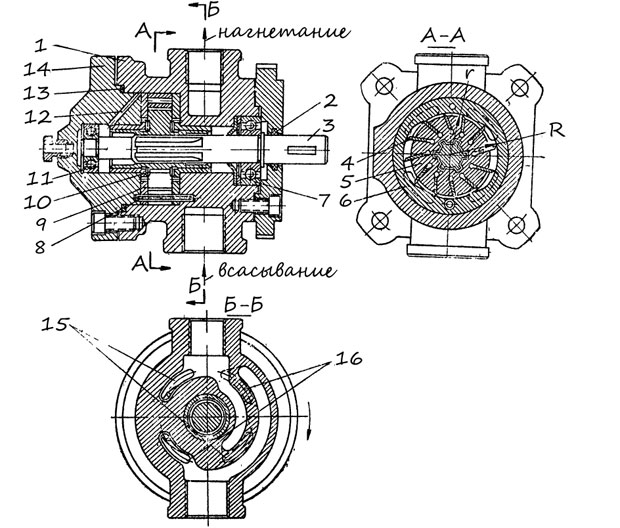

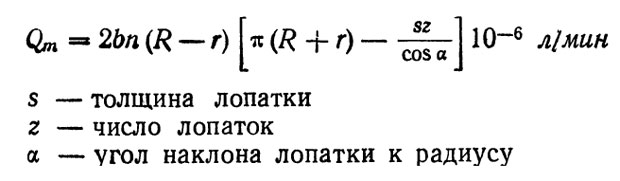

Для точного определения объема рабочей камеры необходимо учесть закон перемещения пластин в роторе во время его вращения. Уточненная формула для определения рабочего объема однократного пластинчатого насоса выглядит следующим образом:

Уточненная формула расчета рабочего объема одинарного пластинчатого насоса

Значение коэффициента k будет зависеть от количества пластин в насосе.

Зависимость коэффициента k от количества пластин

Особенности применения насосов одинарного и двойного действия

В пластинчатых насосах однократного действия нагрузки неравномерны, сила давления действует на ротор только со стороны полости нагнетания. По этой причине насосы однократного действия предназначены для работы на давлении до 12 МПа. Эта проблема устранена в насосах двойного действия, где действие сил давления на ротор уравновешено.

Регулируемые пластинчатые насосы

В конструкции регулируемых насосов предусмотрена возможность изменения рабочего объема. Подачу насосов этот типа можно регулировать объемным способом.

На рисунке показан регулируемый пластинчатый насос однократного действия.

Регулируемый пластинчатый насос

Статор 3 установлен в корпусе 2 с зазором. Винт 1 позволяет перемещать статор внутри корпуса , тем самым меняя эксцентриситет между ротором 4 и статором. Если эксцентриситет будет равен 0, то объем рабочих камер при вращении ротора меняться не будет, подача насоса будет равна 0. При максимальном эксцентриситете подача будет максимальной.

Пружина 5 прижимает статор к регулировочному винту.
