Методы измерения расхода жидкости

Расход - количество жидкости, проносимое потоком сквозь живое сечение в единицу времени.

Прибор для измерения расхода называется расходомер

Количеством жидкости можно считать массу, тогда расход называют массовым и измеряют в кг/с, или объем, в этом случае расход называют объемным и измеряют в м3/c или л/мин.

Если плотность жидкости считать постоянной, то связать массу и объем не составит труда:

m= ρV
  • где m - масса
  • V - объем
  • ρ - плотность

Используя эту зависимость можно легко связать массовый и объемный расходы.

Измерительные приборы позволяют определить массовый или объемный расход. Рассмотрим наиболее известные методы измерения расхода жидкости.

Объемный способ измерения расхода

Поток жидкости направляется в мерную емкость, на которую нанесена шкала.

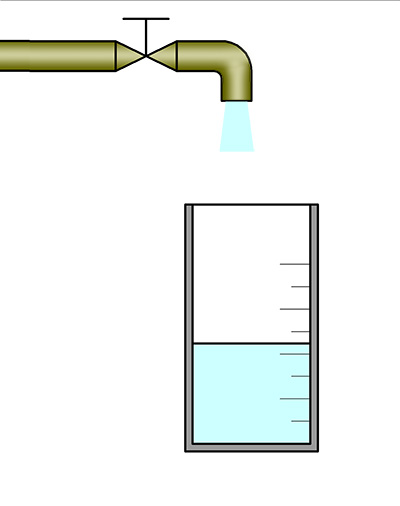

Схема объемного способа измерения расхода

Фиксируется время за которое жидкость наполнит емкость до некоторой отметки. Зная геометрические размеры емкости можно определить какой объем был заполнен жидкостью и вычислить объемный расход.

Погрешности измерения объемным способом

В связи с тем, что измерения производятся визуально с ручной фиксацией времени, погрешности объемного способа измерения расхода связаны с неточностью измерения времени, величины заполнения емкости (по линейке). Кроме того, объем жидкости зависит от температуры, поэтому нагрев или охлаждение жидкости могут влиять на показания при измерениях.

Весовой способ измерения расхода жидкости

Жидкость поступает в мерную емкость установленную на весах.

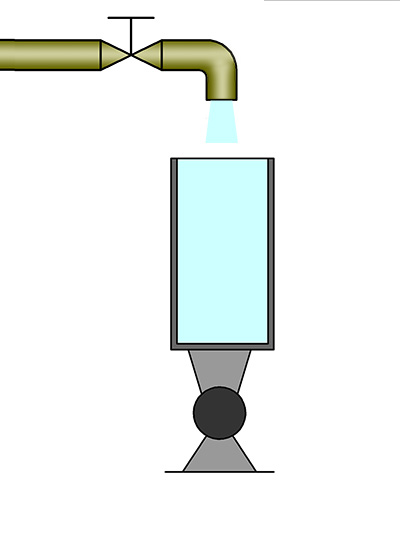

Схема весового метода измерения расхода

Если зафиксировать время, за которое масса жидкости достигнет установленной величины, то можно определить массовый расход.

Погрешность измерения зависит от точности измерения времени наполнения мерной емкости. Масса жидкости от температуры не меняется, поэтому погрешностей, связанных с нагревом или охлаждением, в данном случае, не будет.

Механические способы определения расхода

При механическом способе измерения расхода фиксируется частота вращения подвижного элемента - турбины, крыльчатки и т.п. Для этого одну или несколько лопаток турбины могут быть изготовлены из немагнитного материала, а другие - из магнитного.

Расходомер вытеснительного типа

При данном способе измерения фиксируется время, за которое жидкость заполняет заданный объем вытесняя подвижный элемент. Для этого может быть использован гидроцилиндр, гидромотор.

Рассмотрим данный способ измерения не примере расходомера с вращающимися кулачками.



Расходомер с вращающимися кулачками

Жидкость поступает в полость расходомер, воздействует на кулачки, заставляя их вращаться. Зная объем рабочей камеры и частоту вращения кулачков можно легко вычислить расход рабочей жидкости.

Погрешности при измерениях расходомерами вытеснительного типа

Погрешности связаны с трением между подвижными деталями, перетечками жидкости.

Турбинный расходомер

Турбина установлена в цилиндрическом корпусе.

Турбинный расходомер

При прохождении потока жидкость турбина будет вращаться, причем чем выше расход тем быстрее будет вращаться турбина. При прохождении лопатки увеличивается индуктивность. С помощью этого фиксируется скорость вращения турбины. Произведя тарировку прибора, можно будет судить о расходе жидкости зная частоту вращения турбины.

К турбинным расходомерам относят и мировертушки.

Погрешности при измерении расхода с помощью турбинного расходомера

Основными факторами влияющими на погрешность измерения в данном случае будут:

  • Силы трения;
  • Инерционность подвижных частей;
  • Стекание жидкости на малых расходах.

Определение расхода по перепаду давления

Потери давления зависят от скорости движения жидкости в трубопроводе, а скорость, в свою очередь зависит от расхода и диаметра трубопровода. Получается, что, зная потери давления на трубопроводе, можно судить о скорости движения жидкости о расходе.

Измерение расхода с помощью диафрагмы

Измерительная диафрагма для определения расхода

В трубопроводе установлена тонкая пластина с небольшим отверстием - диафрагма. С помощью датчиков давления или манометра фиксируются давление перед диафрагмой и за ней. Определить расход можно по перепаду давления на диафрагме.



Погрешности измерения могут быть связаны с изменением профиля проходного сечения диафрагмы, вызванного зарастанием отверстия или сглаживанием кромок.

Ультразвуковой способ определения расхода

Два ультразвуковых приемника (передатчика) установлены на противоположных поверхностях.

Ультразвуковой расходомер

Скорость течения жидкости будет влиять на время прохождения ультразвукового импульса через поток жидкости. Зная диаметр трубы можно вычислить расход жидкости.

Вихревой способ определения расхода жидкости

Схема вихревого расходомера

Вихревой расходомер представляет собой трубу, в которой установлено плохо обтекаемое тело. При обтекании этого объекта жидкостью образуются вихри. Причем частота генерируемых вихрей будет пропорциональна расходу. Для регистрации измерений может использоваться ультразвуковой излучатель с приемником. Вихри, образовавшиеся при обтекании телка, оказывают воздействие на ультразвуковую волну, изменяя ее амплитуду, это фиксируется приемником. Полученные данные могут быть интерпретированы в значение расхода жидкости.

Термоанемометрический способ измерения расхода

Расходомер представляет собой тонкую проволоку помещенную в поток. Через проволоку проходит электрический ток, что вызывает ее нагрев, до величины, которая определяется скоростью теплопотерь.

Термоанемометр

На величину потерь тепла влияет скорость течения жидкости, а значит и ее расход.
