Водоснабжение / Динамические насосы / Характеристика центробежного насоса и сети, определение рабочей точки
2018-11-23

Характеристика центробежного насоса

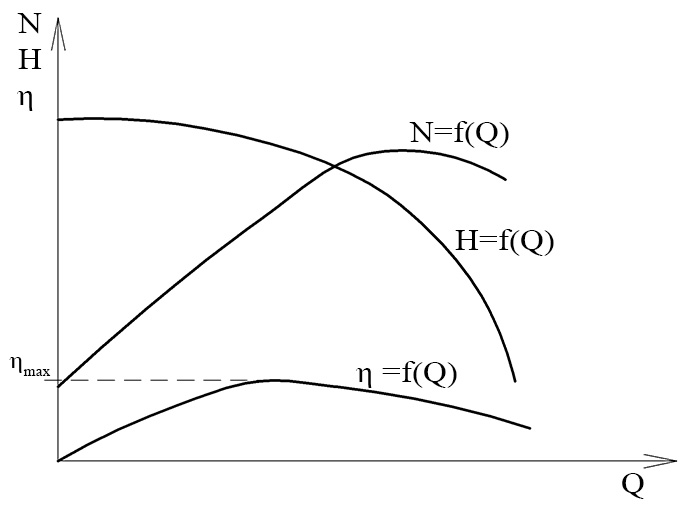

Графики зависимостей напора, мощности, КПД, высоты всасывания от подачи называют графическими характеристиками насоса.

Графические характеристики центробежного насоса

Эти характеристики позволяют определить режим и параметры работы насоса в гидравлической системе, том числе и на этапе проектирования. Характеристики насоса позволяют правильно выбрать насос для конкретной гидравлической системы.

Характеристики насоса изменяются при изменении частоты вращения приводящего вала, соответственно для каждой частоты вращения существует свое семейство характеристик насоса.

Напорная характеристика центробежного насоса

Наиболее важной и распространенной является напорная (рабочая, основная) характеристика - зависимость напора от расхода. Эта характеристика может быть рассчитана с помощью теоретических зависимостей или измерена на специальном испытательном стенде.

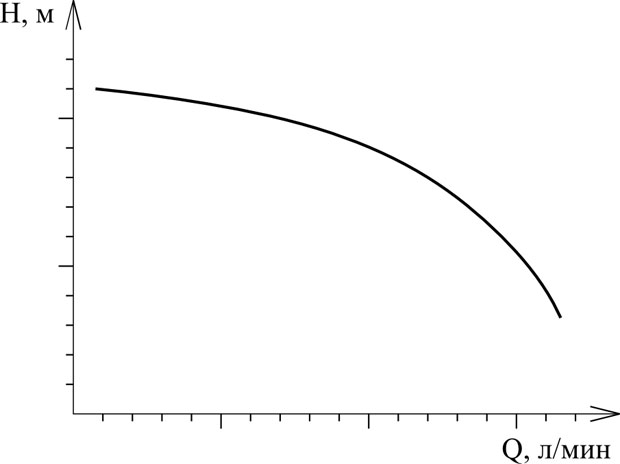

В паспортах существующих насосов, как правило, приводятся напорные характеристики, для соответствующей частоты вращения вала насоса. Внешний вид основной характеристики центробежного насоса показан на рисунке.

Напорная характеристика центробежного насоса

Как видно по графику характеристики, чем большее сопротивление насос вынужден преодолевать, тем меньшую подачу он может обеспечить. Максимальный напор насос создает при нулевом расходе.



Согласование характеристик насоса и сети

Как уже указывалось ранее, характеристики позволяют определить параметры насоса в конкретной гидравлической сети. Но как эти параметры определить? Для это необходимо построить характеристику сети (совокупности трубопроводов, задвижек, и прочих элементов). Характеристика сети определяется совокупностью гидравлических потерь, при заданном расходе. Строится характеристика сети следующим образом: задаются расходом и рассчитывают потери в сети и ставят точку на графике, затем создаются следующим расходом и строят новую точку, и так далее.

Характеристику сети можно построить и экспериментальным путем, измеряя потери в сети при различных расходах. Построение характеристики сети необходимо для определения положения рабочей точки насоса.

Рабочая точка насоса

Для того, чтобы определить расположение рабочей точки нужно нанести характеристики насоса и сети на один и тот же график. Точка пересечения этих графиков и будет являться рабочей точкой насоса, проецируя ее на оси координат можно определить напор насоса и его подачу при работе в данной трубопроводной системе.

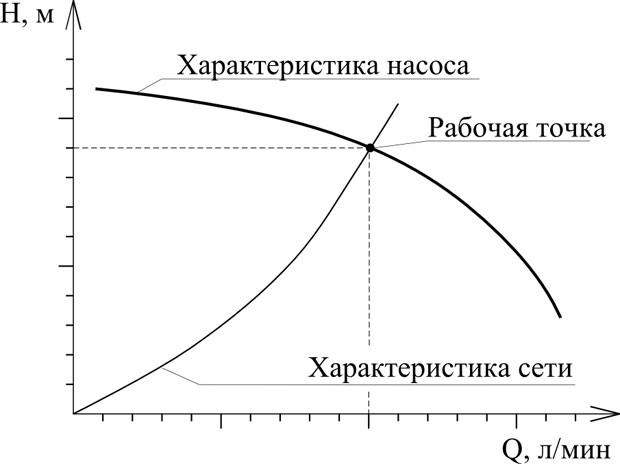

График, на котором показаны характеристики насоса и сети, а также рабочая точка вы можете увидеть на рисунке ниже.

Определение рабочей точки насоса

Регулирование работы центробежного насоса

Характеристике насоса и сети соответствует только одна рабочая точка. Как изменить ее положение? Изменить характеристику насоса или сети.

Для изменения характеристики насоса можно изменить:

  • частоту вращения рабочего колеса;
  • угол наклолна лопастей;
  • полезную подачу насоса, отправив часть жидкости обратно на слив;

Частотное регулирование - наиболее экономичный вариант. При изменении частоты вращения рабочая тока смещается вдоль характеристики насоса.

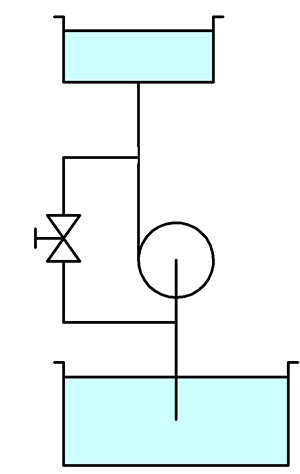

Схема регулирования перепуском показана на рисунке.



Регулирование рабочей точки насоса перепуском

Открывая или закрывая задвижку можно изменять соотношение поступающего в систему и отправляемого на слив расходов.

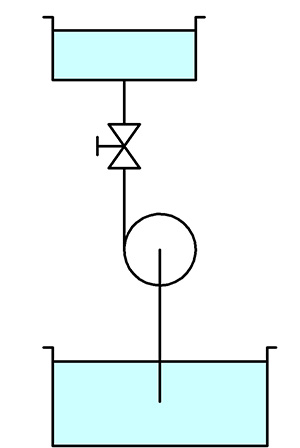

При дроссельном регулировании задвижка устанавливается в линии нагнетания насоса.

Схема регулирования подачи центробежного насоса

Изменяя проходное сечение задвижки можно изменять положение рабочей точки насоса.

Перепуск и дросселирование - простые в реализации, но не экономичные способы изменения положения рабочей токи насоса.
