Вентиляция отопление / Системы отопления / Выбор циркуляционного насоса для отопления
2015-10-08

Выбор циркуляционного насоса для отопления

Циркуляционные насосы позволяют избавиться от проблем, возникающих в системах с естественной циркуляцией теплоносителя. В тепловых системах с циркуляционным насосом обеспечивается хорошая циркуляция теплоносителя в отопительных приборах, возможно расположение котла в произвольном месте, а также использование труб меньшего диаметра, чем в системах с естественной циркуляцией.


Выбор циркуляционного насоса является задачей, которую предстоит решить при проектировании системы с принудительной циркуляцией. По каким параметрам нужно выбрать циркуляционный насос для ситемы отопления? Насос какой марки выбрать. На эти вопросы попробуем ответить в сегодняшней статье.


В первую очередь, циркуляционный насос должен быть предназначен для систем отопления, то есть он должен выдерживать высокие (до 110 град. С) температуры, и работать на воде или других теплоносителях, применяемых в отопительных системах.


Затем нужно определиться с техническими характеристиками самого насоса. Важнейшие из них напор и подача. О том, что означают эти понятия можно узнать в статье Напор, подача и мощность насоса.


Для того, чтобы правильно выбрать технические параметры насоса используют его характеристику - специальный график отражающий изменение напора и от расхода. На этот график наносится гидравлическая характеристика системы, определяемая ее гидравлическим сопротивлением. Пересечение этих графиков определит рабочую точку, которая укажет какой расход и напор обеспечит насос в данной системе.


Однако, производители не всегда публикуют характеристики насосов в виде графиков, а приводят только номинальные и предельные параметры работы. Кроме того, могут возникнуть сложности в определение гидравлической характеристики системы. По этим причинам подбор насоса часто осуществляют по значению номинального расхода и максимального напора.


Как определить требуемую подачу циркуляционного насоса в системе отопления

Подача (производительность) насоса - количество жидкости переносимое через его выходной патрубок в единицу времени. Оценить требуемую подачу насоса можно используя зависимость:


Определение необходимой подачи циркуляционного насоса

Если вы хотите приблизительно определить необходимую подачу насоса, то можно воспользоваться правилом: за один час насос должен перекачивать объем, равный трем объемам всей системы отопления. Следует выбирать насос обеспечивающий запас 10-20 % по производительности.


Как определить требуемый напор циркуляционного насоса

Напор центробежных насосов чаще всего выражают в метрах. Значение напора позволяет определить какое гидравлическое сопротивление он способен преодолеть. В замкнутой системе отопления напор не зависит от ее высоты, а обуславливается гидравлическими сопротивлениями. Для определения требуемого напора необходимо произвести гидравлический расчет системы. В частных домах при использовании стандартных трубопроводов, как правило, достаточно насоса, развивающего напор до 6 метров.


Не стоит опасаться того, что выбранный насос способен развить больший напор чем вам нужно, т.к развиваемый напор определяется сопротивлением системы, а не числом указанным в паспорте. Если максимального напора насоса не хватит, чтобы прокачать жидкость через всю систему, циркуляции жидкости не будет, поэтому следует выбирать насос с запасом по напору.


Что означают цифры в обозначении циркуляционного насоса

Обычно вслед за названием циркуляционного насоса следуют цифры, например Циркуль 25-60. Первая цифра обозначает округленный диаметр патрубков, а вторая - напор в дециметрах.


Марка насоса

Если вы определились с характеристиками, то вам остается выбрать только марку циркуляционного насоса. Предлагаем несколько наиболее известных марок.


Насосы Циркуль фирмы Джилекс

Компания ДЖИЛЕКС - известный производитель центробежных, вихревых, погружных насосов и насосного оборудования. Производство компании находится в России в Климовске Московской области. Преимуществом насосов компании Джилекс можно назвать хорошее качество и приемлемые цены.


Характеристики насосов Циркуль

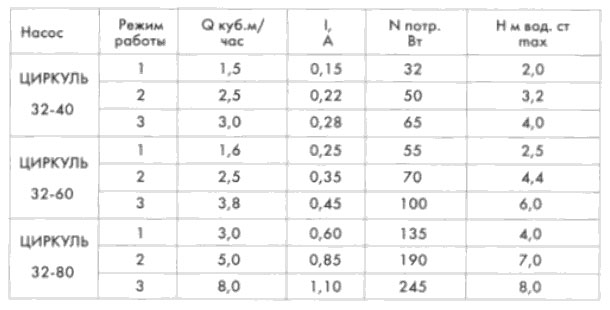

На рисунках ниже показаны таблицы с важнейшими характеристиками насосов Циркуль. На насосах этой марки установлен переключатель, позволяющий получить различные характеристики.


Характеристики насосов Циркуль



Характеристики - напор и подача насосов Циркуль


Насосы Джилекс Цирклуь 25-40, 25-60, 25-80

Насос с присоединительными накидными гайками 1 дюйм. Напор насосов 4м, 6м и 8м соответственно.

Купить насос Циркуль 25-40
Купить насос Циркуль 25-60
Купить насос Циркуль 25-80


Насосы Джилекс Цирклуь 32-40, 32-60, 32-80

Насосы Циркуль с напором 4м, 6м и 8м соответственно.

Купить насос Циркуль 32-40
Купить насос Циркуль 32-60
Купить насос Циркуль 32-80


Циркуляционные насосы Grundfos (Грундфос)

Грундфос - датская компания, производящаяя насосы, известная во всем мире. Насосы Grundfos несколько дороже некоторых аналогов, однако покупая насос Грундфос вы можете не сомневаться в качестве и надежности агрегата.


Grundfos UPS 25-40, 25-60, 25-80

Насосы Грундфос - малогабаритные, малошумные и экономичные.

Купить насос Grundfos UPS 25-40
Купить насос Grundfos UPS 25-60
Купить насос Grundfos UPS 25-80


Grundfos UPS 32-40, 32-60, 32-80

Насосы Grundfos обладают высокой экономичностью и надежностью.

Купить насос Гдрундфос 32-40
Купить насос Гдрундфос 32-60
Купить насос Гдрундфос 25-80


Для чего нужны циркуляционные насосы

Циркуляционные насосы устанавливают в системы отопления с принудительной циркуляцией теплоносителя. Собственно, эту циркуляцию насосы и обеспечивают. В системах с принудительной циркуляцией можно использовать трубы меньшего диаметра, чем в системах с естественной циркуляцией, что позволить сэкономить на при монтаже системы отопления. Кроме того, при принудительной циркуляции теплоносителя в системе можно установить устройства для регулирования температуры в помещении.


Как купить циркуляционный насос для отопления

Для того, чтобы приобрести интересующий вас насос щелкните по его изображению, вы будете переадресованы в интернет-магазин Cотмаркет, где нужно будет зарегистрироваться и оформить покупку. Оплату можно осуществить с помощью банковской карты или электронного кошелька, также можно оплатить товар при получении или оформить кредит. Доставка осуществляется в пункты выдачи, расположенные во многих городах России, кроме того, осуществляется доставка почтой или курьерской службой.
