Блок гидроуправления распределителями

Блок гидроуправления распределителями

Обычно гидравлическое управление является частью многокаскадного регулирования. Например, распространенная ситуация когда блок управления воздействует на распределители следующего каскада, а они в свою очередь подключены к исполнительным механизмам. Рассмотрим этот пример подробнее.

Конструкция и принцип работы блока управления

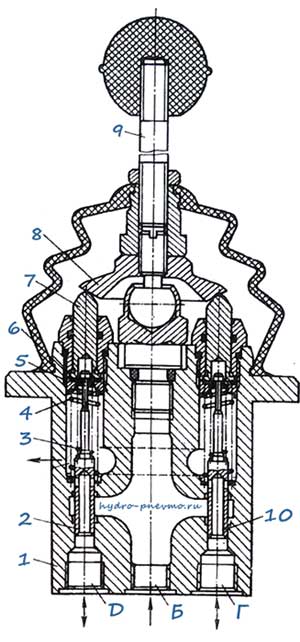

Блок гидроупарвления распределителями показан на рисунке.

В его корпусе 1 установлены золотники 2 и 10. Рукоять 9 воздействуют на шток 7 через фланец 8. Золотники 2 и 10 действуют в противофазе, когда золотник 2 перемещается вверх - 10 движется вниз, и наоборот.

Данные золотники позволяют либо подвести давление к одной из линий Д или Г, а другую соединить со сливом.

Блок управления является первым каскадом управления, непосредственно исполнительными механизмами он не управляет.

Схема применения блока гидроуправления

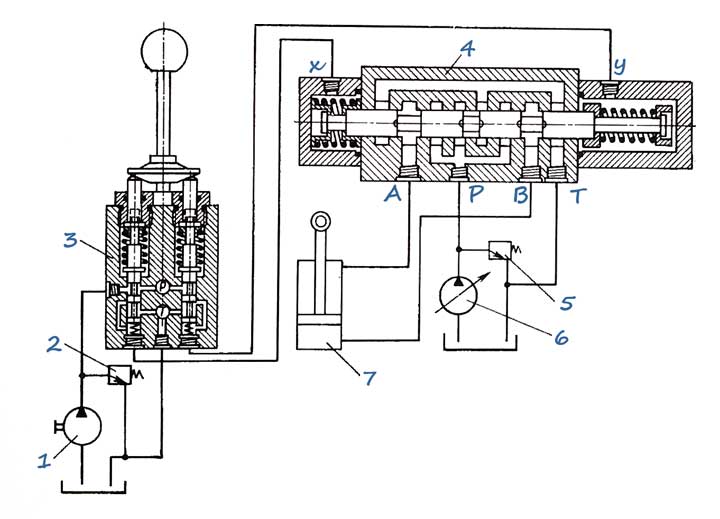

На рисунке показана схема применения бока гидравлического управления (БУ).

Схема применения БУ

Насос 1 системы управления нагнетает жидкость в линию P блока управления. Выходы В и Г блока соединены с линиями Х и У золотникового распределителя 4 с гидравлическим управлением. В линию нагнетания распределителя 4 подается давление от насоса 6, в данном случае он регулируемый, но это не обязательное условие.

Выходы распределителя 4 А и Б соединены с полостями гидроцилиндра 7.

Давление в силовой и управляющих магистралях определяется настройками клапанов 2 и 5 соответственно.

Получается, что данная схема позволяет управлять перемещением штока гидроцилиндра 7 посредством воздействия на ручку БУ.

Назначение блока управления

Представленная схема многокаскадного управления может применяться в различных технических системах, например в мобильной технике.

Для работы блока гидроуправления не требуется больших расходов жидкости, а значит его можно установить в кабине, и он не будет слишком громоздким.

Распределитель второго каскада рассчитан на большие раходы, так как поток, проходящий через него будет направлен в полости гидроцилиндра. Значит и проходные сечения этого распределителя должны быть внушительными, а для перемещение золотника потребуются значительные усилия, которые будут обеспечиваться давлением в линиях Х или У в зависимости от положения ручки блока управления.
