Логические элементы позволяют реализовать системы автоматического управления гидравлического и пневматического привода. Системы гидро- и пневмоавтоматики получили широкое распространение в современном технологическом оборудовании - станках, автоматизированных линиях, промышленных роботах. С помощью логических элементов, к примеру, можно переключить распределить в случае наличия сигнала от конечного выключателя, и переместить шток пневмоцилиндра без участия человека.
Логико-вычислительные элементы могут быть как электрическими, так и пневматическими или гидравлическими.
Рассмотрим устройство пневматических логических элементов. Сигналом для этих устройств будет наличие в каналах сжатого воздуха под давлением.
Функция Да
Функция повторения может быть реализована с помощью трехлинейного двухпозиционного пневматичесого распределителя.

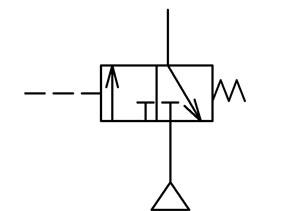

![Реализации логической функции Да с помощью пневматического распределителя Реализации логической функции Да с помощью пневматического распределителя](images/upl/03_19_19_08_00_14_func_da.jpg)
При наличии сигнала в линии управления сжатый воздух подведенный ко входу распределителя поступит на выход, то есть на выходе будет сигнал при наличии сигнале в линии управления.
Функция Нет
![Реализация функции Нет с помощью пневмораспределителя схемы 3-2 Реализация функции Нет с помощью пневмораспределителя схемы 3-2](images/upl/03_19_19_08_00_53_func_net.jpg)
Отрицание реализуется также с помощью трехлинейного двухпозиционного распределителя, только в случае отсутствия сигнала сжатый воздух должен поступать на выход, а при наличии управляющего сигнала золотник должен перекрывать выходную линию, не позволяя сжатому воздуху поступать от входного канала в выходной. При наличии управляющего сигнала, на выходе давления (сигнала) не будет.
Элемент ИЛИ
Логический клапан "ИЛИ" подает сигнал на выход, в случае наличия давления на входе А ИЛИ на входе В.
Конструктивно клапан представляет собой два обратных клапана с общим запорно-регулирующим элементом.
![Устройство логического элемента ИЛИ Устройство логического элемента ИЛИ](images/upl/03_19_19_08_11_29_element_ili.jpg)
В корпусе 1 выполнен сквозной канал 2, в котором установлен подвижный запорный элемент 3 Прижимаясь к поверхностям (седлам) 4 или 5, запорный элемент перекрывает один из входов, и позволяет воздуху из противоположного канала поступать на выход клапана.
Как работает элемент ИЛИ
В случае наличия давления на входе А запорный элемент прижмется к седлу 5, и перекроет канал В, воздух будет проступать на выход С.
Если давление будет присутствовать в двух каналах А и В, то под действием большего давления запорный элемент переместится и перекроет один из каналов. Сжатый воздух из канала с большим давлением поступит на выход С.
В случае равенства давления в обоих каналах запорный элемент останется в промежуточном положении, сжатый воздух будет поступать на выход из обоих каналов.
Условное обозначение элемента ИЛИ на пневматической схеме показано на рисунке.
![Условное обозначение пневматического логического клапана ИЛИ Условное обозначение пневматического логического клапана ИЛИ](images/upl/03_19_19_08_02_35_shema_ili.jpg)
Элемент И
Элемент И подает сигнал на выход только, в только при наличии воздуха под давлением на входе А и на входе В.
![Конструкция пневматического логического элемента И Конструкция пневматического логического элемента И](images/upl/03_19_19_08_04_07_element_i1.jpg)
В конструкции элемента И также, как и в клапане ИЛИ присутствует один запорно-регулирующий элемент, а в корпусе 1 клапана выполнен канал 2 соединяющий входы А и В. Но поверхности, к которым может прижиматься запорный элемент (золотник) 3 расположены по другому. Золотник может перекрывать входные каналы, прижимаясь внутренними поверхностями к седлам 4 и 5.
В случае наличия давления только на в канале А запорный элемент перекроет его, и на выход сжатый воздух поступать не будет. Только при наличии давления в обоих каналах А и В золотник займет промежуточное положение и позволит сжатому воздуху поступить на выход С.
![Работа логического клапана И - сжатый воздух поступает на выход Работа логического клапана И - сжатый воздух поступает на выход](images/upl/03_19_19_08_05_01_element_i2.jpg)
Условное обозначение логического клапана И показано на рисунке.
![Условное обозначение пневматического логического элемента И на схеме Условное обозначение пневматического логического элемента И на схеме](images/upl/03_19_19_08_06_04_shema_i.jpg)
