Пневматические фитинги

Пневматические фитинги – важный элемент пневмосистем, качество которых в значительной степени влияет на надежность и долговечность приводов в целом. Какие качества наиболее важны для фитингов?

• долговечность
• устойчивость к коррозии
• высокая пропускная способность
• легкий вес
• низкая стоимость
• простота в сборке

Типы пневматических фитингов

Наиболее распространены в современных пневматических системах быстроразъемные фитинги с цанговым зажимом и штуцеры с накидной гайкой.

Штуцеры с накидной гайкой

Штуцеры данного типа предназначены для шлангов с внутренней калибровкой, т.к. посадка трубки осуществляется по внутреннему диаметру. Накидная гайка не позволяет трубке соскользнуть со штуцера. Уплотнение соединения в штуцерах с накидной гайкой обычно обеспечивается за счет плотной посадки трубки на ерш штуцера.

Материалы штуцеров с накидной гайкой

Чаще всего такие штуцеры изготавливают из алюминия или полимеров.

Фитинги с цанговым зажимом

В быстроразъемных фитингах трубка удерживается за счет специального цангового зажима, который не позволяет шлангу отсоединиться от фитинга.

Для того чтобы разобрать соединение, нужно нажать на специальное кольцо на штуцере которое освободит трубку из цанги. Таким образом, для разборки соединения не требуются ключи или другой инструмент. Такое соединение называют быстроразъемным.

Уплотнение в фитингах с цанговым зажимом обычно обеспечивается резиновым кольцом.

Материалы быстроразъемных фитингов

Наиболее распространены быстроразъемные фитинги изготовленные из нержавеющей стали, полимерных материалов, латуни.

---

---

Фитинги пневматические из нержавеющей стали

Фитинги из нержавеющей стали, одни из самых надежных, долговечных и устойчивых к коррозии. Фитинги подходят для трубок из полиуретана, нейлона, PTFE.

На сегодняшний день в производятся нержавеющие фитинги разнообразных конструкций, обеспечивающие:

• Прямое соединение
• Угловое соединение
• Соединия типа тройник, крестовина

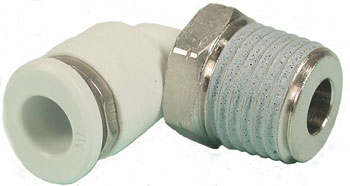

Полимерные пневматические штуцеры

Фитинги изготовленные из полимерных материалов отличаются легкостью, высокой коррозийной стойкостью, однако они могут сломаться при ударах.

Пластиковые фитинги имеют специальное кольцо, надавив на которое, можно быстро и легкого отсоединить пневматическую трубку. Быстроразъемные пластиковые фитинги изготавливаются с различными присоединительной резьбой: 1/8, ¼, ¾ дюйма.

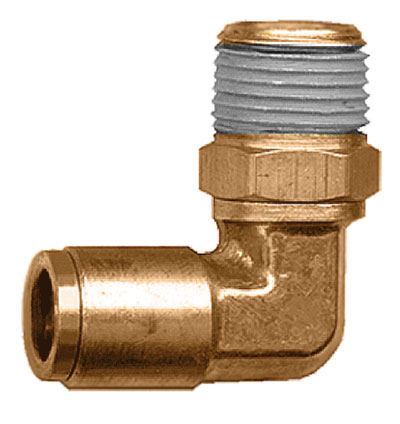

Латунные фитинги

Латунные пневматические фитинги могут использоваться с трубками из различных материалов - полиэтилена, нейлона, полиуретана трубы.

На сегодняшний день наиболее распространены латунные фитинги с резьбой от 1/8 до 1/2-дюйма, для трубок диаметром 1/16 до 1/2-дюйма.
