Спиральный компрессор

Спиральные компрессоры используются в системах кондиционирования, охлаждения, нагрева, в автомобилях, в криогенных и холодильных системах, в качестве вакуумных насосов.

Устройство и принцип работы спирального компрессора

Существует несколько типовых конструкции спиральных компрессоров.

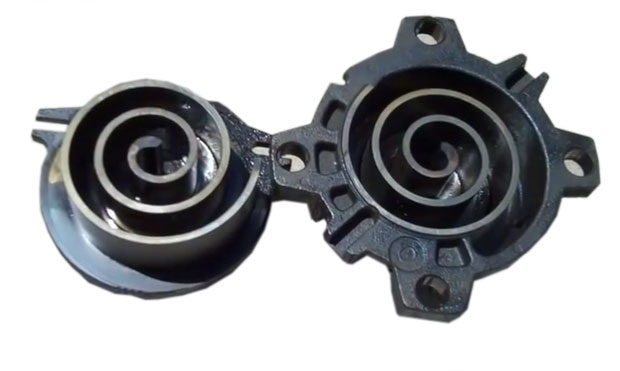

Наиболее распространенный вариант - использование двух спиральных элементов, установленных с эксцентриситетом. Один из этих элементов подвижный, другой нет.

Конструкция компрессора с одной подвижной спиралью

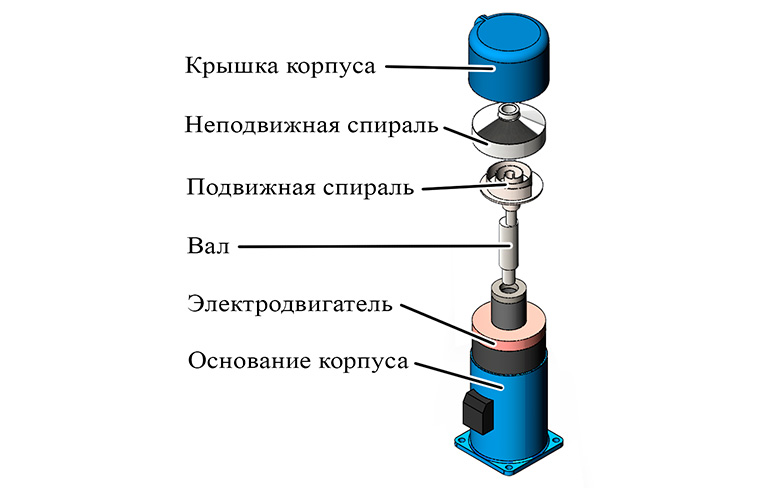

Спиральный компрессор показан на рисунке.

В герметичном корпусе размещен электродвигатель, который приводит во вращение вал. В верхней части корпуса установлена неподвижная спираль. На валу установлена подвижная спираль, которая может перемещаться по направляющим совершая сложное движение относительно неподвижной спирали.

В результате перемещения между спиралями образуются камеры (карманы), объем которых при дальнейшем движении уменьшается, и как следствие газ находящийся в этих карманах сжимается.

Принцип работы такого компрессора показан в ролике:

---

---

Также встречаются компрессоры с двумя подвижными спиралями, совершающими вращательное движение относительно разных осей. В результате вращения спиральных элементов также образуются камеры, объем которых при вращении уменьшается.

В большей степени от представленных выше вариантов отличается компрессор, в котором жесткий элемент выполненный в форме архимедовой спирали воздействует на гибкую упругую трубку. По принципу работы такой компрессор схож с перистальтическим насосом. Такие спиральные компрессоры обычно заполнены жидкой смазкой для снижения износа гибкой трубки и отвода тепла. Такие компрессоры часто называют шланговыми.

Динамические клапаны

В спиральных компрессорах клапан на всасывании не нужен, т.к. подвижная спираль сама отсекает рабочую камеру от канала всасывания. В линии нагнетания спирального компрессора может устанавливаться динамический клапан, который не допускает обратного потока и, как следствие, вращения спирали под действием сжатого газа при выключенном двигателе. При этом следует учитывать, что динамический клапан создает дополнительное сопротивление в линии нагнетания.

Динамические клапаны устанавливают в линии нагнетания средне- и низкотемпературных компрессоров Copeland, предназначенных для холодильной техники.

Достоинства спиральных компрессоров

Спиральный компрессор работает более плавно, и надежно, чем большинство других объемных машин. В отличие поршней, подвижная спираль может быть идеально уравновешена, что сводит к минимуму вибрацию.

Отсутствие мертвого объема в спиральных компрессорах обуславливает повышенную объемную эффективность.

Спиральные компрессоры обычно обладают меньшей пульсацией чем поршневые компрессоры с одним поршнем, но большей чем много поршневые машины.

---

---

Спиральные компрессоры имеют меньше движущихся частей, по сравнению с поршневыми, что, теоретически, обеспечивает их большую надежность.

Спиральные компрессоры, как правило, очень компактны и не требуют пружиной подвески, вследствие плавной работы.

Недостатки спиральных компрессоров

Спиральные компрессоры чувствительны к загрязнению перекачиваемого газа, т.к. мелкие частицы могут оседать на поверхности спирали, что не позволит обеспечить достаточную герметичность рабочей камеры.

Вал спирального компрессора должен вращаться только в одном направлении.

Регулируемые спиральные компрессоры

Долгое время спиральные компрессоры выпускались без возможности регулировки производительности. При необходимости уменьшить подачу использовалось частотное регулирование приводного электродвигателя, либо перепуск части газа из линии нагнетания в линию всасывания.

В настоящее время регулируемые спиральные компрессоры производятся компанией Emerson. В этих компрессорах может изменяться расстояние между осями вращения спиралей, при необходимости это расстояние можно выбрать таким, что между спиральным элементами не будут образоваться камеры, а значит подача компрессора будет рана 0. Чередуя два различных рабочих состояния (холостой и рабочий ход) с помощью электронного управления, можно добиться требуемой производительности.
