Какие параметры учесть при выборе электрического кабеля
Выбор кабеля важный этап при проектировании строительных, монтажных работ, планировании ремонта. С одной стороны кабель по своему устройству достаточно прост, с другой, неправильный выбор может привести к поломке дорогостоящего оборудования, возникновению аварийных ситуаций. Кроме того, выбор чрезмерно дорого кабеля с избыточными характеристиками может необоснованно повысить сметную стоимость.
В сегодняшней статье мы постараемся выделить главные параметры, на которые стоит обратить внимание при выборе кабеля, в качестве примера современной продукции мы будем использовать ассортимент компании «Камский кабель», на сайте https://msk.kamkabel.market/ вы можете выбрать кабели и провода, арматуру, металлорукава и трубы для монтажа, электроинструмент, низковольтное оборудование, светотехнику, измерительные приборы (тестеры, мультиметры и т.п.).
Параметры токопроводящих жил
Подача электропитания осуществляется по жилам кабеля, пожалуй, на параметры токопроводящих жил стоит обратить внимание в первую очередь.

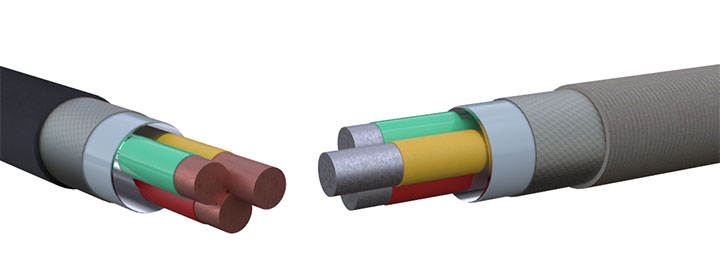

Материал жил
Два самых распространенных материала жил — это медь и алюминий. Провода с жилами из алюминия дешевле и легче, у медного меньшего сопротивления, они лучше гнуться, и хорошо рассеивают тепло, что снижает вероятность перегрева и оплавления в местах контактов.
В настоящее время для электромонтажа в жилых помещениях обычно используют медный кабель, например марки ВВГ-нг(А)-LS (Камкабель).
Алюминиевые провода используют в особых случаях, например используют провода с большим сечением на промышленных объектах.
Диаметр сечения и количество жил
Диаметр сечения токопроводящих жил определяется токовой нагрузкой. Кабель должен обеспечивать передачу тока с заданными параметрами не перегреваясь. К выбору диаметра токопроводящих жил нужно отнестись очень внимательно. Если сечение жил, меньше, чем необходимо при данной токовой нагрузке, кабель будет перегреваться, что в итоге может привести к оплавлению изоляции, короткому замыканию и даже пожару.

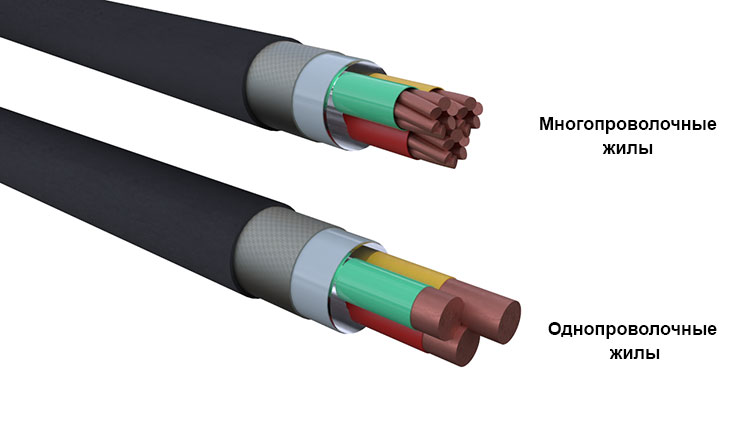

Количество жил в проводе обычно составляет от одной до пяти. Сами токопроводящие жилы могут быть однопроволочными или многопроволочными. Последние состоят из большего количества сплетенных тонких проволок, обеспечивающих лучшую гибкость.
Внутри кабеля жилы могут располагаться в одной плоскости, в этом случае кабель называют плоским, или по окружности, тогда кабель называют круглым. Круглый кабель гнется одинаково во всех направлениях, плоский кабель легко гнется в одном направлении и не гнется в других. Выбор геометрической конфигурации кабеля зависит от особенностей монтажа.
Характеристики изоляции и оболочки
Для оболочки кабеля используют различные диэлектрические материалы, чаще всего это поливинилхлорид (ПВХ), также используется полиамид, полиэтилен, каучук, для специальных исполнений применяют огнестойкие пластики.
Материал изоляции оказывает значительное влияние на параметры пожаробезопасности. Кабели ВВГ-Пнг(А)-LS 3х2,5ок(N,PE)-0,66 производства компании "Камский кабель" обеспечивают сниженный уровень выделения вредных газов и дыма, а также не допускаю распространения горения при групповой прокладке по категории A.
Наличие защитного покрова
Защитная оболочка кабеля увеличивает его вес и стоимость, делает его менее гибким, но в некоторых ситуациях без него не обойтись. К примеру, оболочка обеспечивают защиту изоляции и провода от механических повреждений, специальные огнестойкие покрытия защищают кабель от прожига, что особенно важно металлургических цехах и другом "горячем" производстве.
Подтверждение качества кабеля
Качество продукции должно быть подтверждено соответствующими сертификатами. При выборе кабелей и другого оборудования стоит уделить время для ознакомления с компанией производителем, паспортам, сертификатам качества, свидетельствующим о соответствии продукции требованиям ГОСТ.
