Предохранительные клапаны
Предохранительные клапаны обычно устанавливаются в напорную линию параллельно. В случае достижения давления настройки предохранительный клапан открывается и пропуская поток (или часть потока) из напорной линии в сливную.
Предохранительные клапаны применяют в системах, гидропривода, пневмопривода, отопления, водоснабжения, газоснабжения, паровых установках. Различные конструкции клапанов спроектированы для работы с маслом, паром, воздухом и другими газами. Приобрести подходящие предохранительные клапаны для работы с паром можно на сайте компании ООО «Паровые системы», посмотреть ассортимент продукции можно здесь.
Принцип работы предохранительного клапана

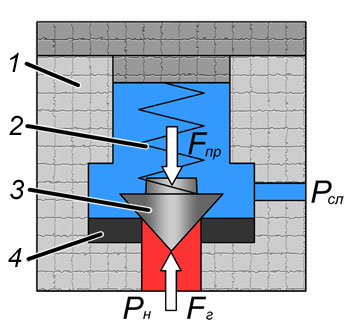

На рисунке показан предохранительный клапан седельного типа.
![Предохранительный клапан седельного типа Предохранительный клапан седельного типа](images/upl/12_06_17_13_07_29_klapan_predohranitelniy.jpg)
Основными элементами предохранительного клапана являются:
- корпус;
- пружина;
- запорно-регулирующий элемент;
- седло.
В исходом состоянии усилие Fпр пружины 2 прижимает запорно-регулирующий элемент (конус) 3 к седлу 4. Напорная линия отделена от сливной.
В случае если сила Fг давления потока на запорно-регулирующий элемент превысит силу Fпр, конус сместится вверх, пропуская поток из напорной линии в сливную.
При отсутствии давления в линии слива величина усилия Fг определяется по формуле:
Где А - площадь уплотняемой поверхности.
Регулировка давления настройки предохранительного клапана осуществляется путем изменения предварительного поджатия пружины.
Предохранительные клапаны прямого действия

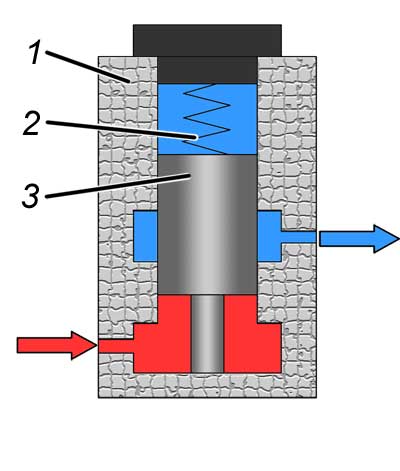

![Клапан предохранительный прямого действия золотникового типа Клапан предохранительный прямого действия золотникового типа](images/upl/12_06_17_12_59_15_klap_zolotn.jpg)
В клапанах прямого действия на запорно-регулирующий элемент с одной стороны действует усилие пружины, с противоположной - сила давления жидкости.
Пружину в таких клапанах называют силовой, т.к. именно она оказывает силовое воздействие, удерживающее запорно-регулирующий элемент до момента открытия.
Предохранительный клапан седельного типа, рассмотренный ранее, является примером клапана прямого действия. К этому же типу относят клапаны золотникового типа.
В исходном состоянии золотник 3, установленный в корпусе 1, перекрывает каналы в напорной и сливной линиях. При увеличении силы давления до величины превышающей усилие пружины 2, золотник будет перемещаться вверх, открывая канал для прохода потока из напорной линии в сливную.

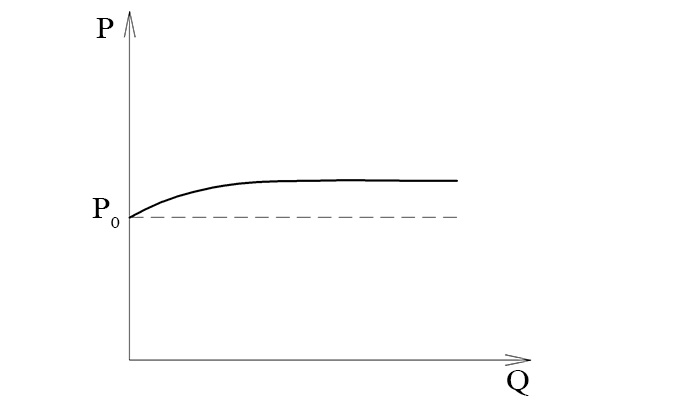

Характеристика клапана прямого действия
![Характеристика предохранительного клапана прямого действия Характеристика предохранительного клапана прямого действия](images/upl/11_18_18_20_53_08_har_pryam.jpg)
Характеристика предохранительного клапана прямого действия имеет достаточно большой подъем.
Клапаны прямого действия склонны к автоколебаниям. При больших расходах и высоких давлениях размеры пружины должны быть очень большими.
Устройство демпфирования

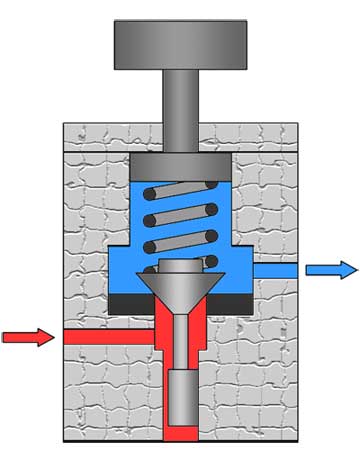

![Клапан с демпфером Клапан с демпфером](images/upl/12_06_17_13_00_18_kp_dempfer.jpg)
На работу предохранительного клапана влияют не только статические, но и динамические нагрузки.
Для снижения негативного влияния автоколебаний подпружиненного запорно-регулирующего элемента в предохранительных клапанах прямого действия используют устройства демпфирования.
Наиболее распространенным устройством демпфирования является - демпфирующий поршень, который жестко связан с запорно-регулирующим элементом.
Для демпфирования в поршне может быть выполнен узкий канал или снята лыска, как в примере показанном на рисунке.
Во время движения поршня жидкость движется в малом зазоре. При этом возникает демпфирующее усилие направленное в сторону противоположную движению поршня.
В конструкции большинства современных гидравлических предохранительных клапанов прямого действия присутствует демпфирующий поршень.
Предохранительные клапаны непрямого действия
При увеличении расхода через предохранительный клапан необходимо увеличивать и диаметры подводных каналов и запорно-регулирующего элемента. Вследствие увеличения площади уплотняемой поверхности потребуется и увеличение усилия поджатия пружины, а значит и увеличение самой пружины.
Для обеспечения относительно небольших габаритов клапана при больших значениях расхода используют предохранительные клапаны непрямого действия, состоящие из основного и управляющего клапана.

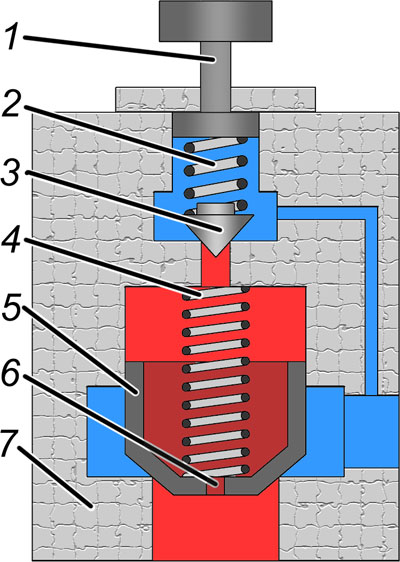

![Предохранительный клапан непрямого действия Предохранительный клапан непрямого действия](images/upl/12_06_17_13_07_55_kp_neptyamogo.jpg)
Клапан управления представляет собой классический предохранительный клапан прямого действия. Этот клапан способен пропустить лишь небольшой расход. Однако при его открытии за счет возникшего перепада давления на постоянном дросселе 6 запорно-регулирующий элемент 5 переместится вверх соединив напорную линию со сливом.
Пружина 4 в этом клапане мягкая, она предназначена для возвращения запорно-регулирующего элемента в исходное состояние.
Настройка клапана осуществляется регулировочным винтом 1, который позволяет изменить предварительное поджатие силовой пружины 2.

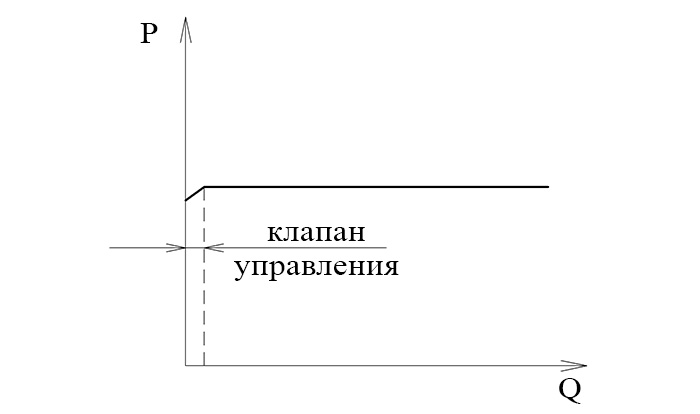

Характеристика клапана непрямого действия
![Характеристика клапана непрямого действия Характеристика клапана непрямого действия](images/upl/11_18_18_20_53_51_har_nepryam.jpg)
Характеристика предохранительного клапана непрямого действия более пологая, клапан этой конструкции имеет меньшие габариты, чем аналогичный клапан прямого действия.
