Как работает гидроусилитель руля с насосом дозатором
Гидроусилители позволяют уменьшить усилие, которое водителю необходимо прилагать к рулю. Ранее мы рассматривали гидроусилитель с поворотным золотником, который устанавливают на большинстве легковых автомобилей. Подробнее об устройстве такого усилителя можно узнать, посмотрев видео.
В сегодняшней статье рассмотрим работу усилителя руля с насосом дозатором, который используют на тракторах и мобильной технике.
Принцип работы тракторного гидроусилителя с насосом-дозатором
Принципиально схема работы усилителя выглядит следующим образом. Приводной вал насоса соединен с рулевым колесом. Линия нагнетания насоса-дозатора может соединяться с одной из полостей гидроцилиндра. При повороте руля насос-дозатор будет обеспечивать подачу установленной порции жидкости в полость гидроцилиндра, объем подаваемой жидкости будет пропорционален углу поворота руля. Жидкость подается в одну полость гидроцилиндра, а из другой удаляется.
Шток гидроцилиндра будет перемещаться на величину, определяемую подаваемым объемом жидкости, колеса будут поворачиваться на угол, пропорциональный углу поворота руля. Направление поворота будет определяться направлением вращения руля, в насосе дозаторе расположен специальный золотник, который задает направление подачи жидкости.
Для подачи жидкости к насосу-дозатору используется дополнительный насос, вал которого вращает двигатель. Такая схема позволяет сделать вращение руля легким. При этом если подающий насос откажет из-за поломки, машина все равно останется управляемой, т.к. дозатор сам может всасывать и нагнетать жидкость в полости гидроцилиндров. Усилие, которое надо будет приложить к рулю в этом случае увеличится.
Устройство и работа насоса-дозатора
В гидроусилителях используется объемный насос дозатор, рабочую камеру которого образуют корпус и шестерни - внутренняя ведущая и наружная ведомая.
Каналы распределительной пластины обеспечивают соединение камер при увеличении их объема с каналом всасывания, а при уменьшении с каналом нагнетания. Если руль находится в центральном положении линия нагнетания насоса соединена с слива через обратный клапан, и канавки осевого золотника.

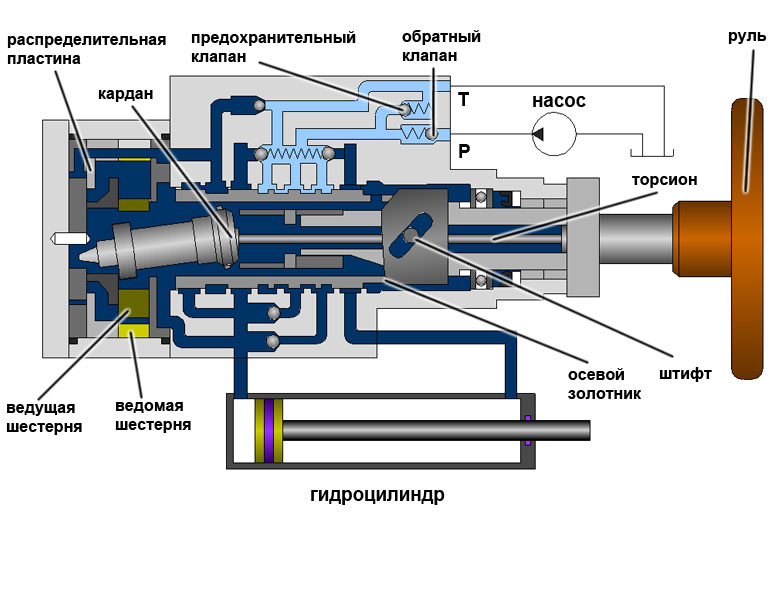

При повороте руля по часовой стрелке осевой золотник из-за воздействия штифта 9 смещается влево (по схеме). Линия высокого давления линия Р через обратный клапан, запорный клапан соединиться со входом насоса дозатора. Линия нагнетания дозатора через распределитель соединиться с полостью 1 гидроцилиндра поворота. Полость 2 цилиндра соединиться со сливом. Поршень цилиндра, а вместе с ним и шток, переместятся, на некоторое расстояние. Колеса повернутся на угол, заданный поворотом руля.
При повороте руля, закрепленного на валу дозатора против часовой стрелки осевой золотник смещается вправо (по схеме). Линия высокого давления линия Р будет соединена со входом дозатора. Жидкость, нагнетаемая дозатором будет подаваться в полость 2 гидроцилиндра, а полость 1 цилиндра будет соединенная со сливом. Колеса повернуться на заданный угол.
