Клапаны Danfoss прямого и непрямого действия

Электромагнитный клапаны Danfoss предназначены для управления потоками нейтральных жидкостей и газов:

  • воды,
  • воздуха,
  • масла,
  • неагрессивных хладагентов и теплоносителей.

Компания Danfoss производит нормально отрытые и нормально закрытые клапаны прямого и непрямого действия с дискретным и пропорциональным управлением. Приобрести клапаны и другое оборудование Danfoss можно на сайте компании РосАрмаТорг https://rosarmatorg.ru/.

Если у вас возникнут сложности с подбором оборудования, специалисты компании помогут выбрать подходящий вариант.

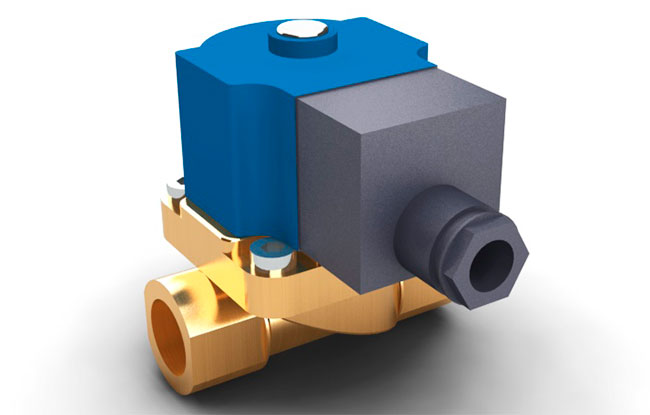

Клапан Danfoss

Достаточно часто возникает вопрос, какой клапан выбрать - прямого или непрямого действия. В сегодняшней статье мы постараемся ответить на этот вопрос и рассмотрим устройство и особенности клапанов прямого и непрямого действия серии EV.

Клапаны прямого действия серии EV 210

В клапанах прямого действия запорно-регулирующий элемент перемещается непосредственно электромагнитном.

Конструкция клапана показана на рисунке.

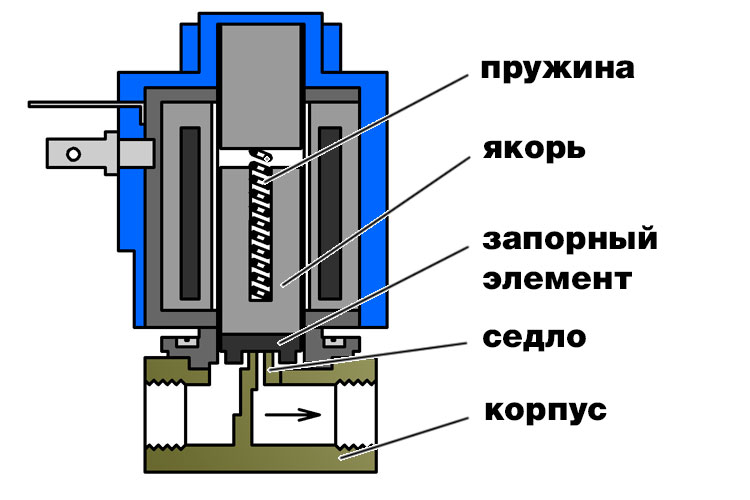

Клапан прямого действия Danfoss EV 210 - принципиальная схема

При отсутствии напряжения на катушке, запорный элемент под действием пружины и давления жидкости прижат к седлу, выполненному в корпусе. При подаче тока на электромагнит якорь перемещается вверх, увлекая за собой запорный элемент. Открывается канал для прохода жидкости через клапан. Снятие напряжения с электромагнита запорный элемент вновь прижимается к седлу перекрывая проходное сечение.

Непосредственное воздействие на запорный электромагнит позволяет повысить быстродействие клапана, при этом клапан может переключаться даже при отсутствии давления в системе. Но для перемещения запорного элемента и преодоления давления в системе может потребовать большое усилие, которое не любой электромагнит способен создать.



Клапаны непрямого действия серии EV 220

В клапанах непрямого действия для управления основным запорным элементом используется энергия потока жидкости.

Конструкция клапана непрямого действия показана на рисунке.

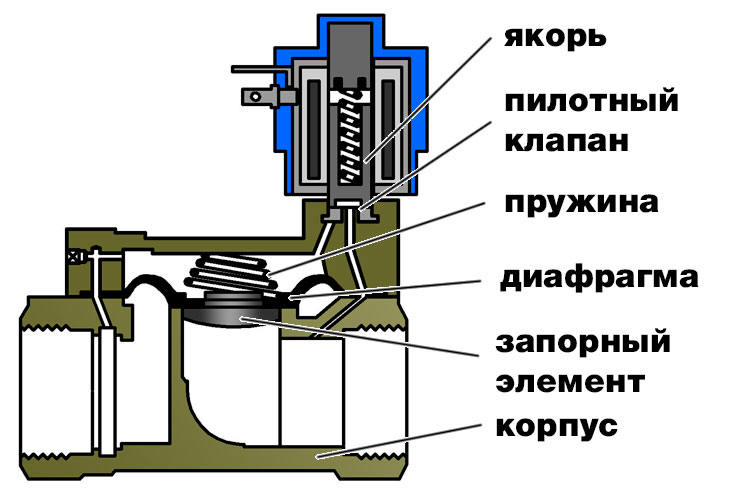

Клапан Danfoss непрямого действия серии EV 220 - принципиальная схема

Основной запорный элемент закреплен на диафрагме и с помощью пружины поджат к седлу. В корпусе клапана выполнены каналы, по которым жидкость попадает в надклапанную полость. Получается, что давление жидкости воздействует на диафрагму с двух сторон, и это давление остается одинаковым до тех пор пока не откроется клапан управления, который также называют пилотным. За открытие этого клапана отвечает электромагнит, при подаче тока якорь перемещается вверх открывая путь для жидкости из надклапанной полости на выход клапана. Давление в надклапанной полости снижается и диафрагма вместе с запорным элементом перемещается вверх, открывая путь для жидкости.

Двухкаскадное управление значительно увеличивает время срабатывания, но при этом для управления клапаном не требуется мощный электромагнит. Для срабатывания клапана непрямого действия необходимо обеспечить минимальное давление в системе, величина этого давления указывается в технических характеристиках устройства.
