Регулируемые насосы

Регулируемыми называют насосы, в которых предусмотрена возможность изменения объема рабочей камеры.

Содержание:

Как известно подачу объемного насоса можно определить используя зависимость Q=q*n (где Q - подача насоса, q - рабочий объем, n - частота вращения вала). Таким образом, изменив рабочий объем можно изменить подачу насоса.

Регулируемые насосы используют в гидроприводах, где требуется изменения подачи насоса в процессе работы.

Насосы постоянной мощности

Регулируемые насосы часто используются как насосы постоянной мощности. Полезная мощность насоса определяется по формуле: N=Q*P (где N - полезная мощность, Q - подача насоса, Р - давление на выходе насоса).

В насосах постоянной мощности, произведение подачи на давление - величина постоянная. Для этого при изменении давления изменяется объем рабочей камеры, а значит и расход. При увеличении давления подача уменьшается, при уменьшении давления - подача возрастает.

Виды регулируемых насосов

Рассмотрим как может осуществляться регулирование объема различных типов объемных насосов. Регулирование объема насоса может осуществляться с помощью механического (в том числе и ручного), гидравлического, электрического или пневматического привода.

Аксиально-поршневые регулируемые насосы

В регулируемых аксиально-поршневых насосах объем может регулироваться изменением угла наклона блока или шайбы, в зависимости от типа насоса - с наклонным блоком или с наклонной шайбой (диском).

Аналогично регулируются и аксиально поршневые гидромоторы.



Аксиально-поршневые насосы постоянной мощности

В аксиально-поршневых насосах постоянной мощности на шайбу через поршень воздействует давление с выхода насоса. При увеличении давления наклон шайбы уменьшается, при уменьшении давления специальная пружина, действуя на шайбу с противоположной поршню стороны, увеличивает угол наклона шайбы.

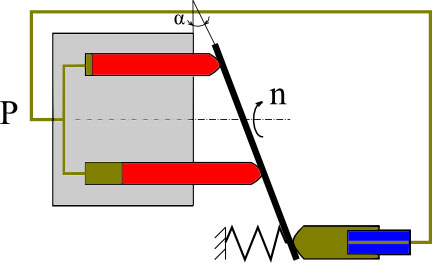

На рисунке ниже показана принципиальная схема насоса постоянной мощности, на которой обозначены: Р - линия давления, α - угол наклона шайбы, n - частота вращения вала.

Схема аксиально-поршневого насоса постоянной мощности

Пластинчатые регулируемые насосы

Размер рабочих камер в пластинчатом насосе определяется его геометрией и эксцентриситетом между ротором, в котором установлены пластины и статором.

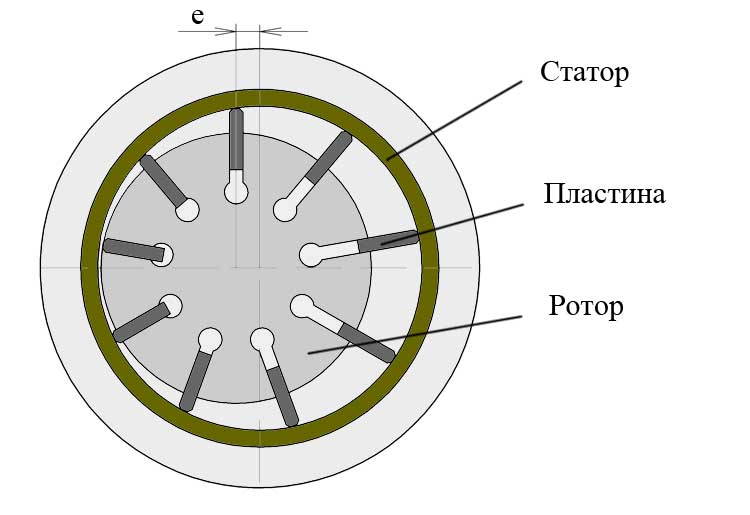

Схема пластинчатого регулируемого насоса

Чем больше эксцентриситет, тем больше объем камер. Поэтому в пластинчатых регулируемых насосах изменяется эксцентриситет между статором и ротором. Чем больше эксцентриситет тем больше подача. При нулевом эксцентриситете подача насоса равно 0.

Радиально поршневые регулируемые насосы

Полезный объем рабочих камер поршневых насосов определяется диаметром и ходом поршней.

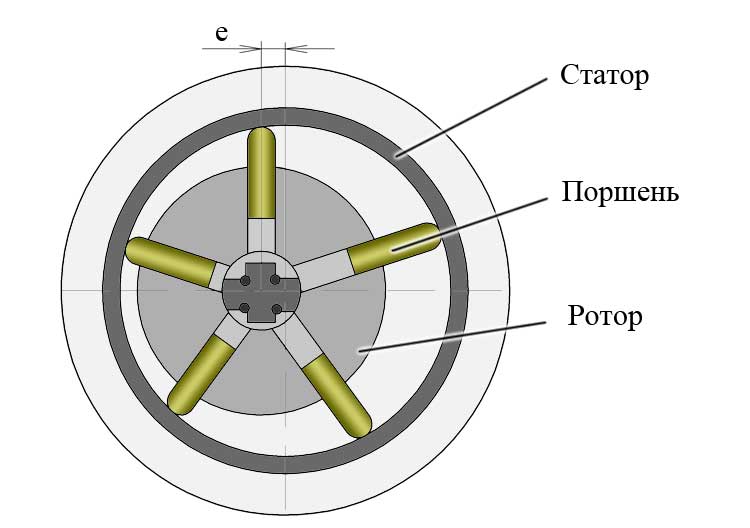

Схема радиально-прошневого регулируемого насоса

Ход поршня (или плунжера) в радиально-поршневых насосах зависит от эксцентриситета между статором и ротором. В радиально-поршневых насосах регулирование, также как и в пластинчатых может осуществляться путем изменения эксцентриситета.
