Дискретные гидрораспределители

Гидравлические распределители — это устройства, которые используются для изменения направления движения потока жидкости в гидравлической системе. Дискретные распределители используют для того, чтобы полностью закрыть линию или перенаправить жидкость в заданную линию, а пропорциональные распределители позволяют плавно регулировать расход рабочей жидкости. Существует множество конструктивных схем распределителей:

  • секционные и моноблочные,
  • одно- и многокаскадные,
  • пропорциональные и дискретные,
  • с ручным, механическим, гидравлическим, пневматическим, электрическим управлением.

Конструкция гидрораспределителя

При выборе гидравлического распределителя следует учитывать расход жидкости в системе и рабочее давление. Паспортное номинальное давление гидрораспределителя должно быть выше рабочего давления в гидросистеме. Материалы, применяемые при изготовлении гидрораспределителей должны выдерживать длительную работу под высоким давлением.

Корпуса распределителей изготавливают из чугуна или стали, в корпусе выполняется расточка, в которую устанавливается золотник. Кроме того, в корпусе присутствуют канавки и каналы для жидкости.

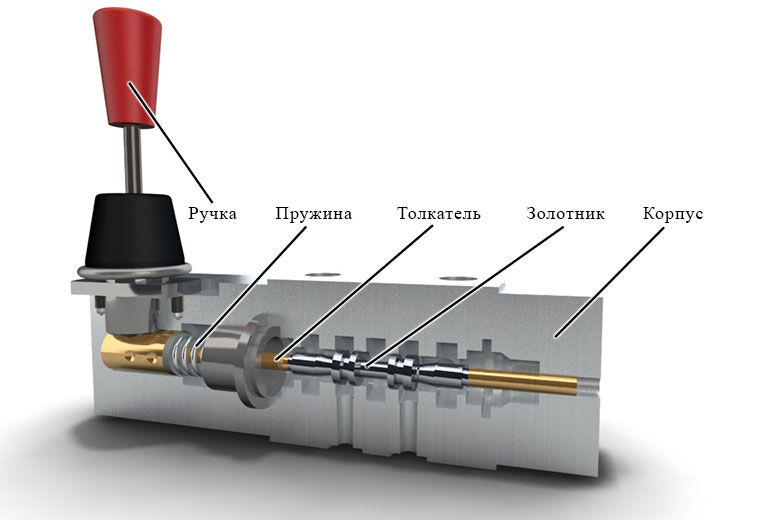

Устройство дискретного гидрораспределителя

Для управления положением золотника могут использоваться кнопки, рычаги, электромагниты. Пояски, выполненные на золотнике, позволяют соединять каналы. Переместившись, золотник соединит другие каналы согласно гидросхеме распределителя. Возврат золотника в нейтральное положение осуществляется с помощью усилия пружин.

Работа распределителя

Гидравлические гидрораспределители обычно используют управления перемещением штока гидроцилиндра. Дискретные распределители, переключаясь направляют жидкость в одну из полостей гидроцилиндра, соединяя другую со сливом, тем самым обеспечивая выдвижение, втягивание или остановку штока. Пропорциональные распределители, помимо этого, могут обеспечить регулирование скорости движения штока.

Гидравлические схемы распределителей

Гидравлические распределители принято классифицировать по количеству положений и линий, подводимых к распределителю, в обозначении указывается числа линий и положений указывается через дробь.

Обозначение 2/2 указывает на то, что распределитель двухлинейный, двух позиционный. обычно такие распределители используют для того, чтобы перекрыть гидравлическую линию, первое положение - "открыто", второе - "закрыто", первая линия - вход, вторая - выход.

Распределители 4/3 – четырехлинейные, трех позиционные. Такие распределители чаще всего применяют для управления гидроцилиндром.



Распределитель 4/3 с запертым центром позволяет выполнить следующие технологические операции:

  • Остановка - в нейтральном положении линии заперты, жидкость не поступает в полости гидроцилиндра, шток остается на месте;
  • Выдвижение - в одном из крайних положений жидкость поступает в поршневую полость, шток цилиндра выдвигается;
  • Втягивание - в противоположном крайнем положении жидкость поступает в штоковую полость, шток цилиндра втягивается.

Управление распределителем

Золотник является распространенным, но не единственным вариантом запорно-регулирующего элемента. Кроме золотника для управления потоком могут использоваться поршни, плунжеры, тарельчатые элементы.

Для управления положением запорного-регулирующего элемента в распределителях применяют ручной, механический, пневматический, гидравлический или электрический привод. В ручных распределителях для управления используют рычаги, педали, кнопки.

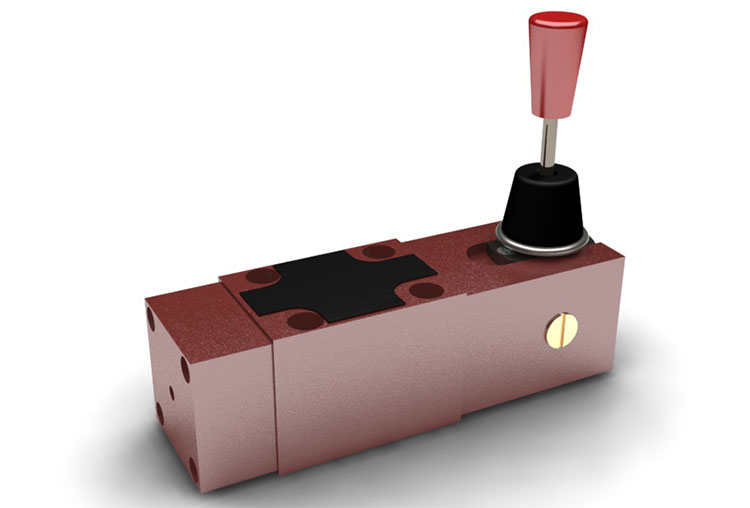

Гидравлический распределитель с ручным управлением

Использование механического, гидравлического, пневматического или электрического привода позволяет автоматизировать управление системой. В механических распределителях используют кулачки, ролики, пружины.

В гидравлических и пневматических распределителях сжатый воздух или жидкость из линии управления позволяют управлять запорно-регулирующем элементом распределителя. Применение схем пневмоавтоматики особенно актуально на пожаро- и взрывоопасном производстве, т.к. использование пневматики исключает риск появления искр.

В распределителях с электрическим управлением используют соленоиды, специальные электромагниты, способные преобразовать электрический ток в линейное перемещения якоря с толкателем, воздействующим на запорно-регулирующий элемент. Использование соленоида в комбинации с релейно-контактными схемами или программируемым логическим контроллером позволяет реализовать различные схемы автоматики для осуществления сложных технологических процессов.

Различные схемы управления могут сочетаться в одном многокаскадном распределителе. Например, может применяться электрогидравлическое управлением, при котором на распределителе первого каскада установлены соленоиды, а золотник второго каскада управляется гидравлически, потоком жидкости от пилотного распределителя.



Использование различных способов управления распределителями позволяет максимально оптимизировать технологический процесс.
