Принцип работы гидроусилителя руля автомобиля

Гидроусилитель позволяет увеличить усилие, которое водитель прикладывает к рулю. При использовании усилителя руль будет легко проворачиваться, при этом обратная связь и возможность напрямую воздействовать на рулевую рейку останется.

В гидроусилителе управляющей сигнал подводимый от рулевой колонки усиливается с помощью энергии потока жидкости. Насос нагнетает жидкость из бака и подаёт ее к распределителю. Распределитель позволяет подавать жидкость в одну из полостей гидроцилиндра, шток которого соединён с рулевой рейкой. Рассмотрим подробнее как работают эти устройства.

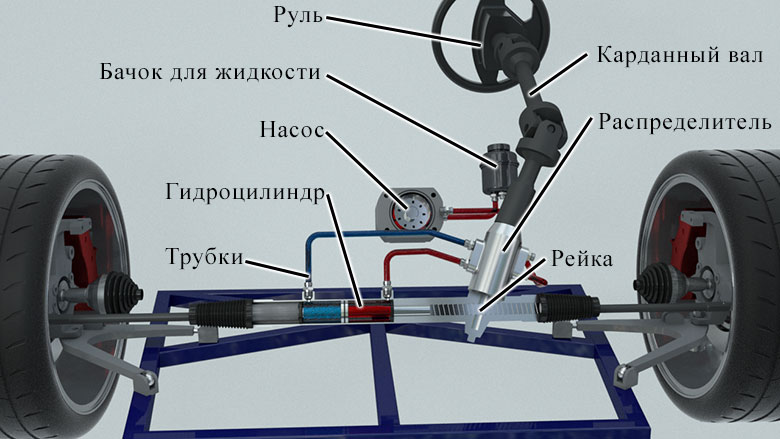

Элементы гидроусилителя руля автомобиля: насос, гидроцилиндр, распределитель

Насос гидроусилителях

В гидроусилителях руля используют объёмные - шестеренные и пластинчатые насосы. Вращение к валу насоса в гидравлическом усилителе передаётся с помощью механической (ремённой передачи).

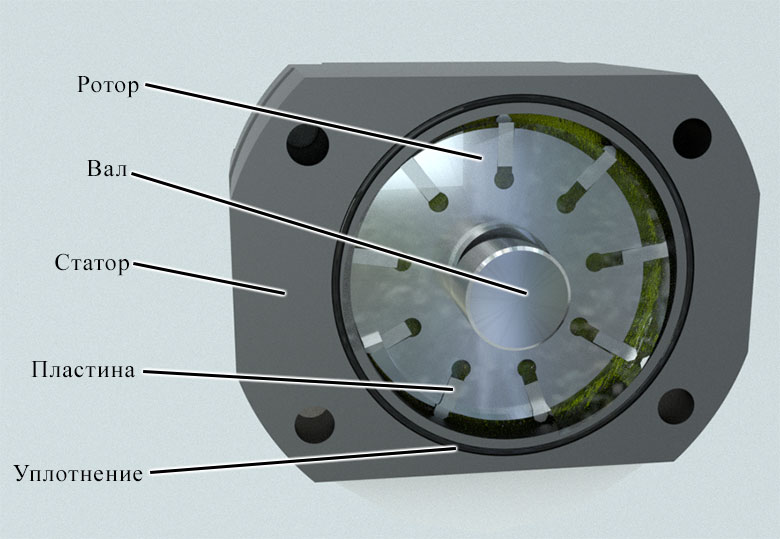

Пластинчатый насос гидроусилителя руля

Насос всасывает жидкость из бака и попадает к распределителю. Давление в системе ограничено настройкой предохранительного клапана.

Распределитель

В гидроусилителях могут использоваться гидрораспределители различной конструкции. Рассмотрим один из самых распространённых вариантов - гидрораспределитель с поворотным золотником.

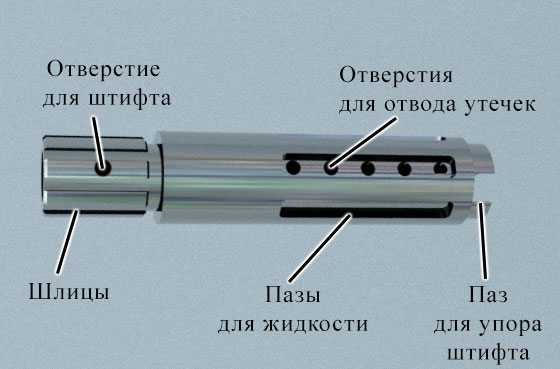

Золотник распределителя усилителя руля

Руль с помощью карданных валов соединён с поворотным золотником. При вращении руля вращается и золотник. На золотнике расположено несколько пазов, через которые и будут соединяться заданные каналы при повороте золотника Золотник размещён внутри поворотной втулки. Во втулке выполнены окна для подвода жидкости к золотнику и канавки, через которые жидкость подводится к отверстиям для присоединения трубопроводов, выполненным в корпусе.

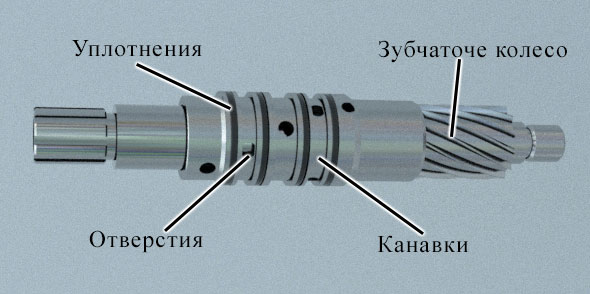

Поворотная втулка распределителя

При повороте золотника, он поворачивается относительно втулки, через паз соединяются окна, через которые жидкость от насоса подводится в одну из полостей гидроцилиндра, а из другой полости жидкость отводится на слив.

При прекращении поворота, окна должны закрыться это происходит за счёт того, что втулка объединена с зубчатым колесом рулевой рейки. И при движении колес и рейки поворачивается втулка, в результате чего окна перекрываются. Получается, что при в повороте золотника открываются каналы для течения жидкости, а при повороте колес втулка "догоняет" золотник, и окна перекрываются.

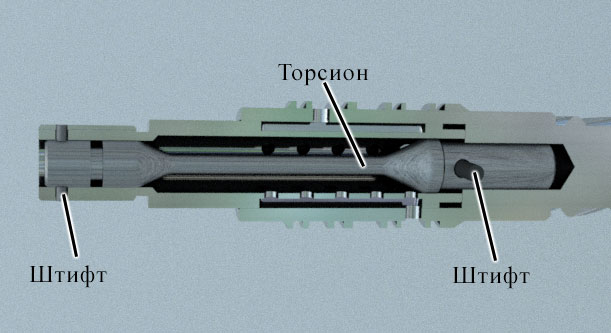

Торсион гидроусилителя руля

Втулка и золотник связаны еще через один элемент - торсион. Это тонкий, но упругий вал, который работает на скручивание. С одной стороны торсион соединён с золотником, с другой со втулкой. При повороте руля, а значит и золотника торсион скручивается, жидкость поступает в гидроцилиндр, его шток движется увлекая за собой рулевую рейку, которая вращает шестерню и поворачивает втулку. При повороте втулки скручивание нивелируется.

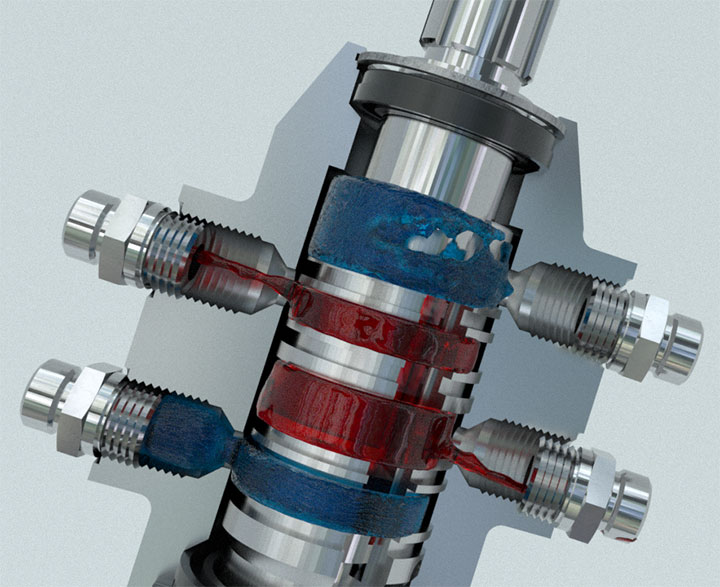

Движение жидкости в распределителе усилителя

Максимально возможное рассогласование между положением золотника и втулки ограничено. В золотнике выполнен паз в которым перемещается штифт, соединённый со втулкой, при достижении максимального положения штифт упирается в кромку и золотник движется вместе со втулкой. Таким образом сохраняется механическая связь золотника и втулки, позволяющая управлять автомобилем даже в случае отказа гидроусилителя руля.

Гидроцилиндр с рулевой рейкой

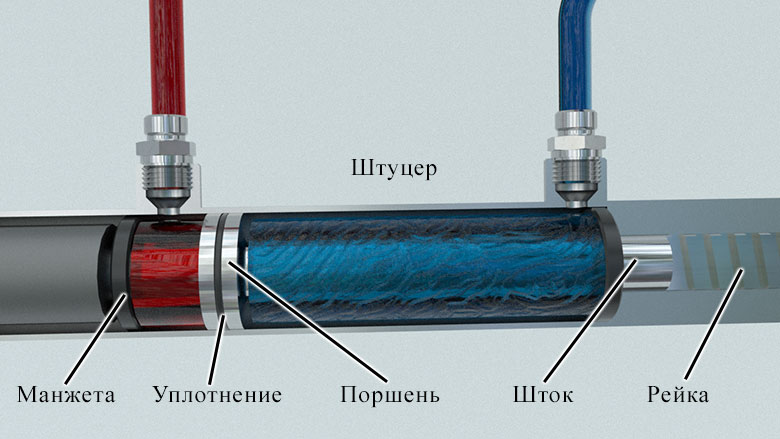

Гидроцилиндр с рулевой рейкой

В гидроусилителях руля используют гидроцилиндр двухстороннего действия с двухсторонним штоком. Жидкость подводится по трубкам к резьбовым отверстиям, выполненным в гильзе. В гильзе размещены поршень и шток, который соединён с рулевой рейкой или выполнен с ней единой деталью. С торцов уплотнение гильзы и штока обеспечивается манжетами. Для герметичного разделения полостей на гильзе установлены два односторонних или одно двухстороннее уплотнение.

Поддержание постоянного расхода

Скорость поворота колес должна быть постоянна, не зависимо от оборотов двигателя. Но при изменении частоты вращения вала ДВС будет изменяться и подача насоса, поэтому необходимо использовать устройство для поддержания постоянного расхода.

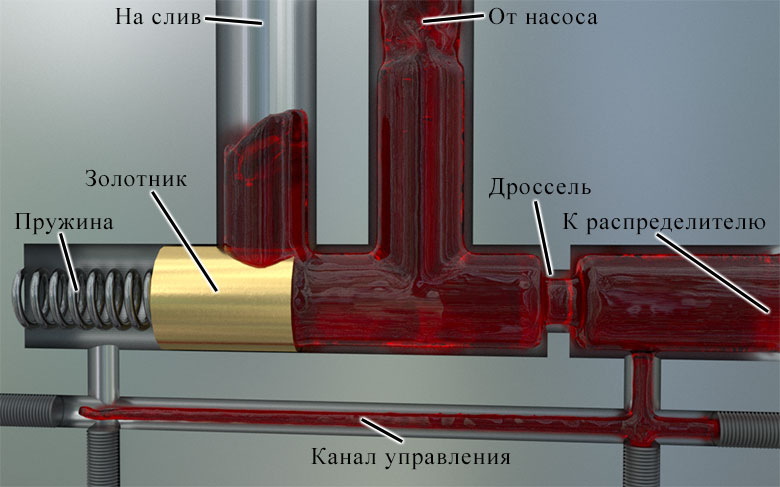

Регулятор расхода гидроусилителя руля автомобиля

Регулятор расхода содержит несколько основных элементов - постоянный дроссель (нерегулируемое гидравлическое сопротивление), золотник поджатый пружиной. В корпусе регулятора выполнены канала для подвода жидкости от насоса, слива в бака, и подачи жидкости к распределителю.

Электромагнитный клапан

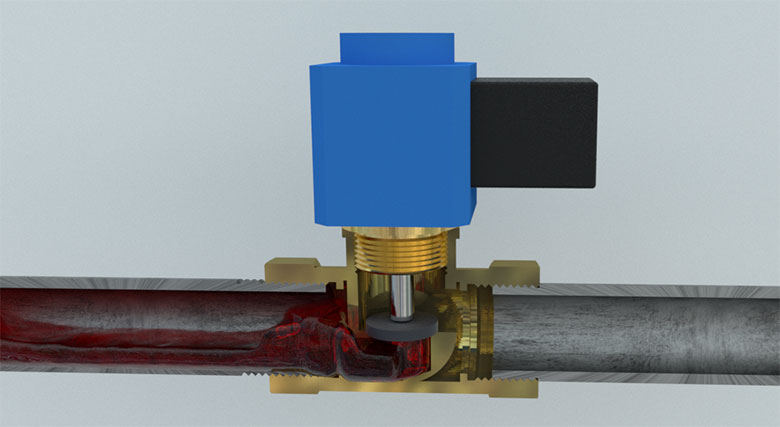

Электромагнитный клапан

Для экономии энергии и снижения давления в тех случаях, когда гидроусилитель не задействуется в систему может устанавливаться электромагнитный клапан с < a href="http://www.hydro-pnevmo.ru/topic.php?ID=367">соленоидом. При отсутствии управляющего воздействия, клапан открывается, и жидкость отправляется на слив, давление в системе падает, как только руль сдвигается с места, клапан закрывается и гидроусилитель готов к работе. Быстродействие клапана очень велико, поэтому заметить момент его срабатывания практически не возможно (без применения специальных приборов).
