Эффективная площадь гидроцилиндра
Эффективная площадь гидроцилиндра - это площадь поверхности поршня, как которую воздействует давление жидкости. Она не всегда определяется только диаметром поршня, так как присоединенный к поршню шток изолирует часть площади, значит эффективная площадь в этом случае будет меньше.
Эффективная площадь поршня

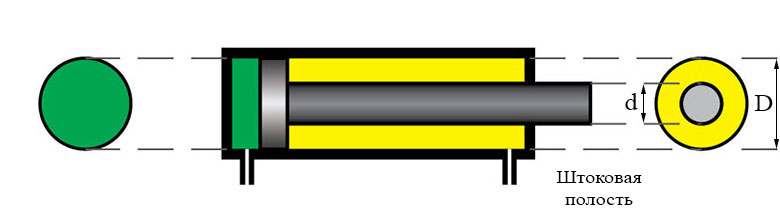

На рисунке показан гидравлический цилиндр двухстороннего действия.
В том случае, если жидкость будет поступать в поршневую полость, давление будет действовать на всю площадь поршня. Получается, что эффективную площадь в этом случае можно вычислить по формуле:
В данном случае эффективная площадь гидроцилиндра равна площади поршня.
Эффективная площадь со стороны штоковой полости
Если жидкость поступает в штоковую полость, то давление будет действовать на кольцевую поверхность, образованную наружными диаметрами поршня и штока.
Эффективная площадь, в этом случае будет равна площади кольца:

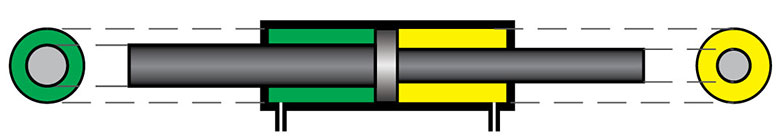

У гидроцилиндра с двухсторонним штоком, в обоих полостях эффективные площади будут кольцевыми, а их размеры будут зависеть от диаметров поршня и штоков.
Эффективная площадь пневмоцилиндра
В пневмоцилиндре на поршень воздействует не жидкость, а сжатый воздух. Его давление также будет воздействовать на некоторую поверхность поршня, определяется эффективная площадь пневматического цилиндра точно также,как и гидравлического.
