Метчик - устройство, назначение, конструкция

Различают несколько типов метчиков:

• ручные - для нарезания резьбы вручную, обычно используется комплект, состоящий из двух или трех метчиков (номер 1, 2 и 3);
• машинные - предназначены для использования на станках, в том числе и для нарезания резьбы в глубоких отверстиях;

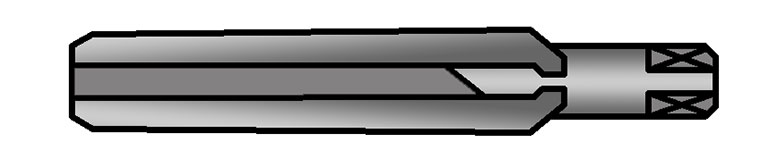

• плашечные - для нарезания и калибрования резьбы в плашках;

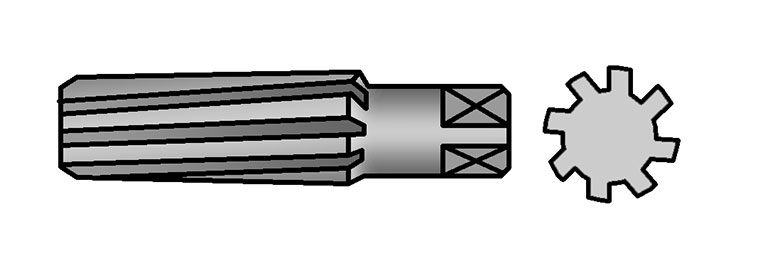

• маточные - для калибровки и удаления заусенцев;

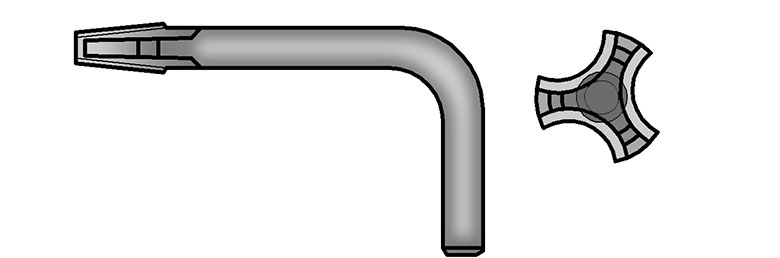

• гаечные - предназначены для использования на станках для изготовления резьбы в гайках;
• комбинированные - применяются для калибрования резьб, выполненных нарезанием;
• конические - для нарезания дюймовой и метрической конической резьбы;
• цилиндрические - для нарезания цилиндрической трубной или метрической резьбы.

Конструкция метчика

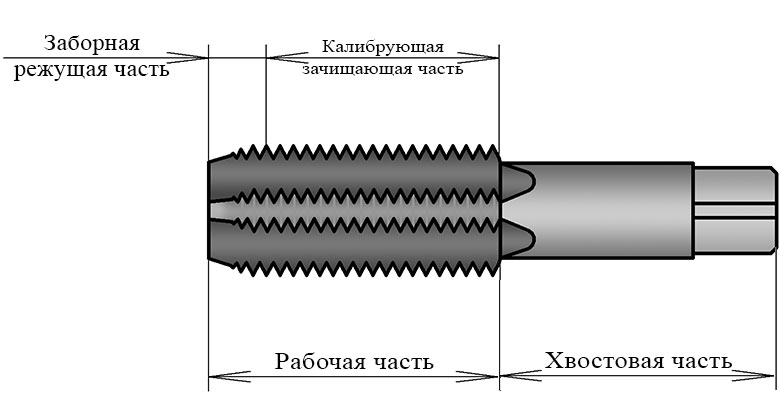

Метчик состоит из рабочей части и хвостовика, на котором выполненный лыски (или квадрат), для крепления в воротке или патроне.

Рабочая часть метчика состоит из заборной режущей части и калибрующей части.

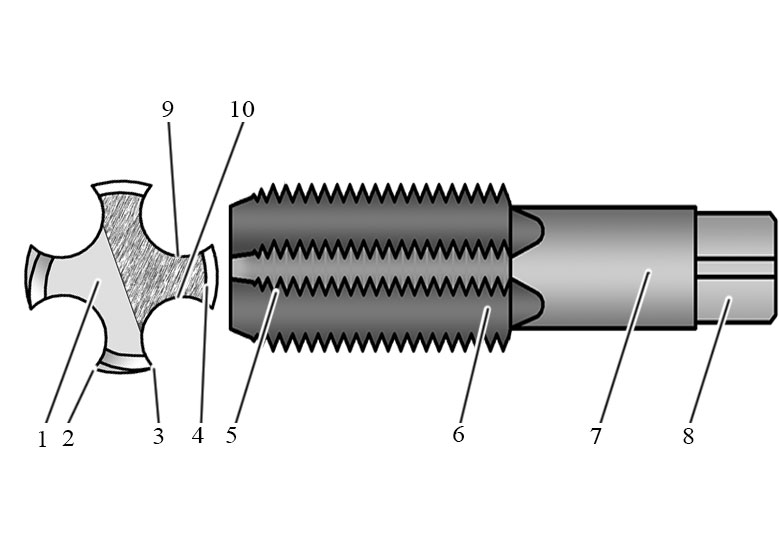

Основными элементами цилиндрического метчика являются:

1. сердцевина;
2. задняя кромка;
3. режущая кромка;
4. затылочная поверхность;
5. режущее перо;
6. канавка;
7. хвостовик;
8. квадрат;
9. передняя поверхность;
10. задняя поверхность.

Отвод стружки

Непосредственно поверхность резьбы формируют режущие перья метчика. Канавки предназначены для выхода стружки, они могут быть как прямыми, так и винтовыми.

Отвод стружки во время резания является важной задачей, так как именно стружка является самой частой причиной поломки метчика.

Метчики специальных пополнений

Для улучшения отвода стружки применяют метчики специальных исполнений:

---

---

• для нарезания резьб в сквозных отверстиях - канавочные метчики с большим углом наклона режущей кромки, стружка в этом случае движется вперед по ходу метчика;
• для нарезания резьбы в глухих отверстиях - метчики с большим углом наклона винтовых канавок;
• для нарезания резьбы в вязких металлах - метчики с зубьями, расположенными в шахматном порядке.
