Скачок уплотнения

Скачок уплотнения - область или фронт, где происходит скачкообразное, резкое уменьшение скорости и увеличение давления, плотности, температуры газа

.

Скачки уплотнения могут возникать при сверхзвуковом течении газа. Если фронт скачка перпендикулярен вектору скорости, то скачок называют прямым, если нет - косым.

Скачок уплотнения возможен только в сверхзвуковых потоках.

Пересекая скачок уплотнения сверхзвуковой поток становится дозвуковым.

Прямой скачок уплотнения

Характерной особенностью прямого скачка уплотнения является то, что пересекая его поток газа не меняет направления, а фронт скачка ортогонален вектору скорости.

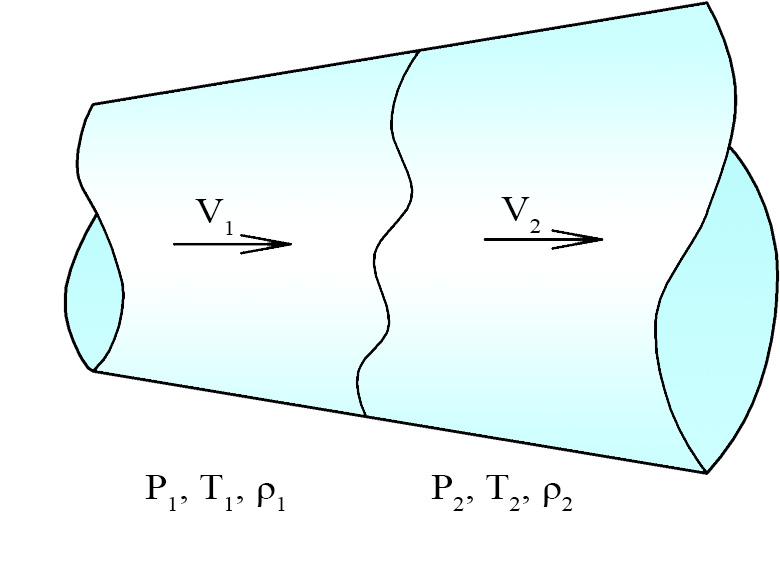

Прямой скачок уплотнение в потоке газа

В скачке любой интенсивности максимальный рост плотности ограничен, это объясняется потерей энергии газового потока и ее необратимое преобразование в термическую. Поэтому температура газа в скачке уплотнения растет значительно выше чем при постепенном торможении.

Скачок уплотнения явление нежелательное, т.к. приводит к потере энергии и вызывает появление вибрации.

Косой скачок уплотнения

Фронт косого скачка уплотнения располагается под некоторым углом к вектору скорости.

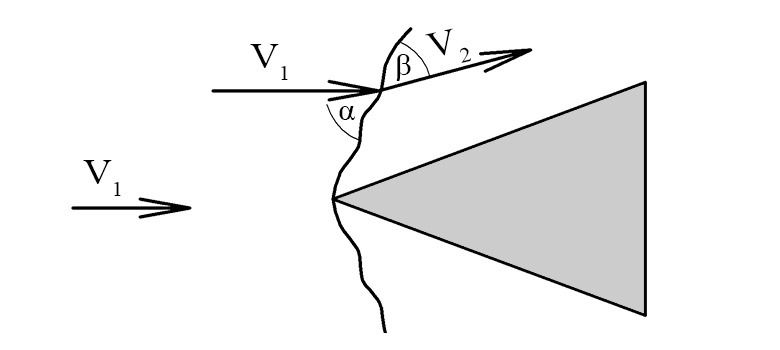

Косой скачок уплотнения

Косые скачки возникают, когда газовый поток, пересекая фронт, вынужден изменить свое направление.

Косой скачок уплотнения может сформироваться в сверхзвуковом газовом потоке при истечении в среду с повышенным давлением.

Параметры газа, пересекающего косой скачок также изменяются скачкообразно. В косом скачке, в отличае от прямого, векторы скорости изменяются не только по модулю, но и по направлению.
