Измерительный инструмент / Измерение давления / Как измерить давление с помощью U-образной трубки
2018-11-04

У-образный манометр для измерения давления

Внешний вид У-образного манометра

У-образный манометр - это U-образная трубка, заполненная более тяжелой и несмешиваемой жидкостью, предназначенная для измерения давления.

Избыточное давление определяется разностью уровней жидкости в трубках и зависит от плотности жидкости.

Для измерения давления с помощью У-образной трубки достаточно воспользоваться основным уравнением гидростатики.

Как измерить давление с помощью U-образной трубки

На рисунке представлена U-образная трубка, заполненная жидкостью.

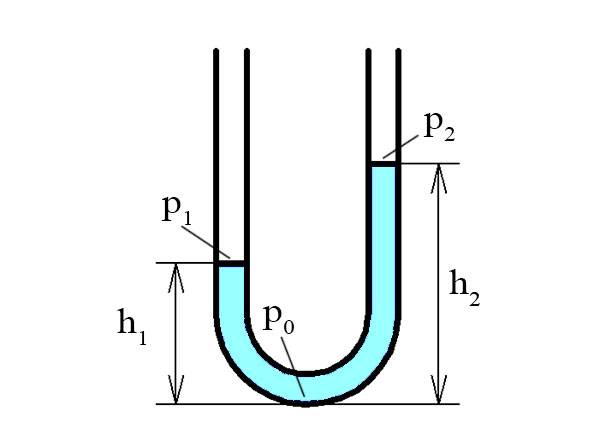

Схема U-образной трубки

Разность уровней в ветвях трубки обусловлена разницей давлений P1 и P2. Запишем значение давление в основании через Р1 и через Р2:

Р0=P1+ρgh1
Р0=P2+ρgh2
  • где P1 -давление над левым столбом жидкости;
  • h1 - высота левого столба жидкости;
  • P2 - давление над правым столбом жидкости;
  • h2 - высота правого столба жидкости;
  • P0 - давление в основании U-образной трубки;
  • g - ускорение свободного падения;
  • ρ - плотность жидкости.

Приравняв правые части уравнений получим:

P1+ρgh1=P2+ρgh2

Получается, что зная одно из давлений можно определить другое:

P1=P2+ρg(h2-h1)

Если, предположить, что правая ветвь соединена с атмосферой, то избыточное давление P1, можно определить по формуле:



P1=ρg(h2-h1)

Для проведения измерений У-образные трубки заполняют спиртом, водой или ртутью.

При точных измерениях давления с помощью U-образного давления следует вносить поправки на положение прибора и температурное расширение манометрической жидкости.

Чашечный манометр

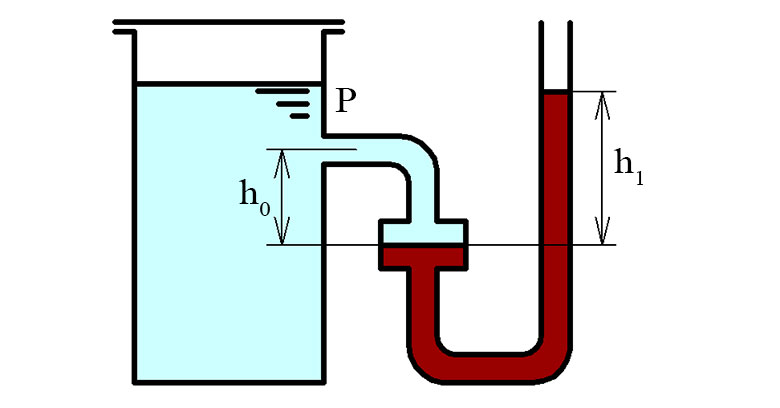

Схема чашечного манометра

Чашечный манометр - это разновидность у-образного манометра, у которого одна из трубок расширена, и выполнена в виде чашки.

Чашечный манометр более удобен для проведения точных измерений, так как уровень в чашке остается практически постоянным. Значит постоянной будет и поправка на положение прибора.

Для измерений удобно использовать шкалу, ноль которой совмещен с уровнем в чашке.
