Резьба BSP

Трубная резьба BSP или ее аналоги являются стандартами во многих странах мира, за исключением США, где для используется стандарт NPT.

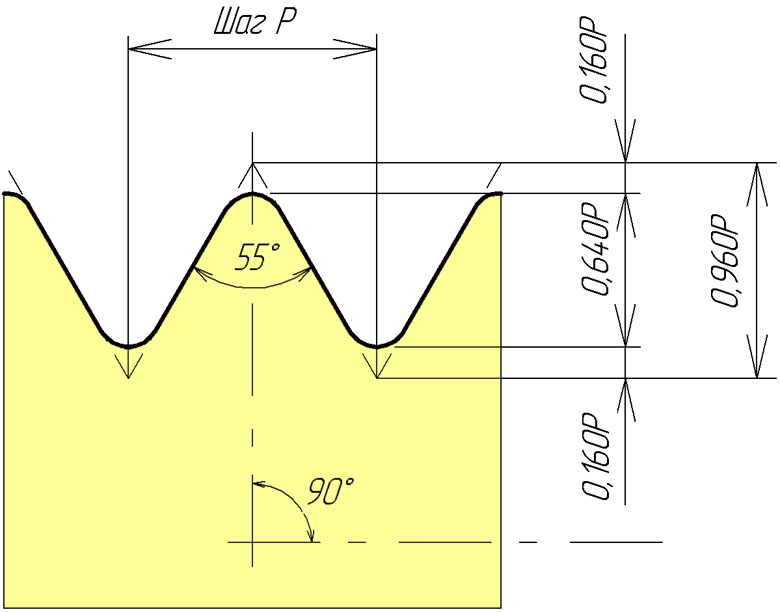

Различают два типа резьб по стандарту BSP:

• Цилиндрическая - BSPP (British Standard Pipe Parallel)
• Коническая - BSPT (British Standard Pipe Taper)

Размеры резьбы BSPP

Размеры трубной цилиндрической резьбы британского стандарта представлены в таблице:

Номинальный диаметр, дюйм	Основной диаметр, дюйм	Основной диаметр, мм	Внутренний диаметр гайки, мм	Диаметр сверления, мм	Витков на дюйм	Шаг, мм
G 1/16"	0.063	7.722	6.843	6.561	28	0.907
G 1/8"	0.125	9.728	8.848	8.565	28	0.907
G 1/4"	0.250	13.157	11.890	11.445	19	1.337
G 3/8"	0.375	16.662	15.395	14.950	19	1.337
G 1/2"	0.500	20.955	19.172	18.633	14	1.814
G 5/8"	0.625	22.911	21.128	20.587	14	1.814
G 3/4"	0.750	26.441	24.658	24.120	14	1.814
G 7/8"	0.875	30.201	28.418	27.877	14	1.814
G 1"	1.000	33.249	30.931	30.292	11	2.309
G 1 1/8"	1.125	37.897	35.579	34.939	11	2.309
G 1 1/4"	1.250	41.910	39.592	38.953	11	2.309
G 1 3/8"	1.375	44.323	42.005	41.365	11	2.309
G 1 1/2"	1.500	47.803	45.485	44.846	11	2.309
G 1 5/8"	1.625	52.883	50.566	49.926	11	2.309
G 1 3/4"	1.750	53.746	51.428	50.788	11	2.309
G 1 7/8"	1.875	56.998	54.681	54.041	11	2.309
G 2"	2.000	59.614	57.296	56.657	11	2.309
G 2 1/4"	2.250	65.710	62.752	63.392	11	2.309
G 2 1/2"	2.500	75.184	73.391	72.227	11	2.309
G 2 3/4"	2.750	81.534	78.576	79.216	11	2.309
G 3"	3.000	87.884	86.289	84.927	11	2.309
G 3 1/2"	3.500	100.330	97.372	98.012	11	2.309
G 4"	4.000	113.030	111.733	110.073	11	2.309
G 4 1/2"	4.500	125.730	122.772	123.412	11	2.309
G 5"	5.000	138.430	137.332	135.473	11	2.309
G 5 1/2"	5.500	151.130	148.172	148.812	11	2.309
G 6"	6.000	163.830	162.732	160.873	11	2.309

Трубную цилиндрическую резьбу обозначают символом G, например G - 1/2", что означает трубная цилиндрическая резьба стандарта BSP, размер 1/2 дюйма. Следует понимать, 1/2 означает не фактический размер резьбы, а условный диаметр трубы, на которой будет нарезана резьба.

Резьба BSPР взаимозаменяема с трубной резьбой по ГОСТ ГОСТ 6357-81.

Размеры конической резьбы BSPT

Размеры британской конической трубной резьбы представлены в таблице:

Диаметр наружной резьбы, дюйм	Диаметр внутренней резьбы, дюйм	Внутренний диаметр трубы, мм	Основной диаметр трубы, мм	Диаметр сверления, мм	Витков на дюйм	Шаг, мм
R 1/16"	Rp 1/16"	3	7.723	6.561	28	0.907
R 1/8"	Rp 1/8"	6	9.728	8.566	28	0.907
R 1/4"	Rp 1/4"	8	13.157	11.445	19	1.337
R 3/8"	Rp 3/8"	10	16.662	14.950	19	1.337
R 1/2"	Rp 1/2"	15	20.955	18.631	14	1.814
R 3/4"	Rp 3/4"	20	26.441	24.117	14	1.814
R 1"	Rp 1"	25	33.249	30.291	11	2.309
R 1 1/4"	Rp 1 1/4"	32	41.910	38.952	11	2.309
R 1 1/2"	Rp 1 1/2"	40	47.803	44.845	11	2.309
R 2"	Rp 2"	50	59.614	56.656	11	2.309
R 2 1/2"	Rp 2 1/2"	65	75.184	72.226	11	2.309
R 3"	Rp 3"	80	87.884	84.926	11	2.309
R 4"	Rp 4"	100	113.030	110.072	11	2.309
R 5"	Rp 5"	125	138.430	135.472	11	2.309
R 6"	Rp 6"	150	163.830	160.872	11	2.309

Коническая резьба позволяет собрать герметичное соединение без использования дополнительных устройств.

---

---

Коническая резьба по стандарту BSPT обозначается буквой R, например R - 1/4", что означает трубная кончческая разьба размером 1/4 дюйма по стандарту BSPT.

Резьба BSPT взаимозаменяема с трубной конической по ГОСТ ГОСТ 6211-81.
