Гидравлический прыжок

Гидравлический прыжок - резкое повышение уровня свободной поверхности жидкости, сопровождающее сопряжение бурного потока со спокойным в открытом потоке.

Гидравлический прыжок - это единственно возможная форма перехода потока из бурного состояния в спокойное, сопровождающаяся значительными потерями энергии.

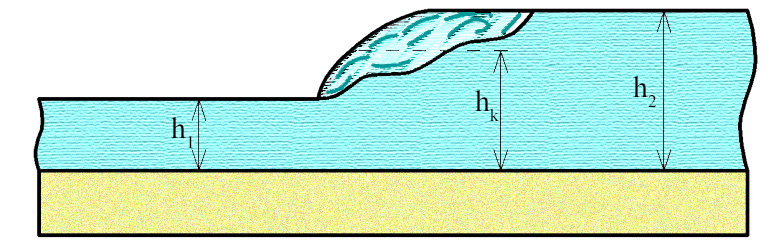

Форма потока жидкости на участке прыжка имеет вид расширяющейся струи, с расположенным сверху водоворотным вальцом.

Гидравлический прыжок

Ввиду сильной пульсации водоворотной области и постоянным обменом между ней и транзитной струей, граница между обеими частями неустойчива.

Основное уравнение гидравлического прыжка

Сопряженными называют глубины потока, которые сопрягаются в прыжке, их связь можно записать в виде математической зависимости, называемой основным уравнением гидравлического прыжка:

Основное уравнение гидравлического прыжка
  • Q - расход,
  • S - площадь нормального сечения,
  • α - коэффициент количества движения,
  • hc - глубина до центра тяжести нормального сечения

Обозначим выражение:

Обозначение многочлена - П

Получим более простой вид уравнения прыжка:

Упрощенное уравнение прыжка

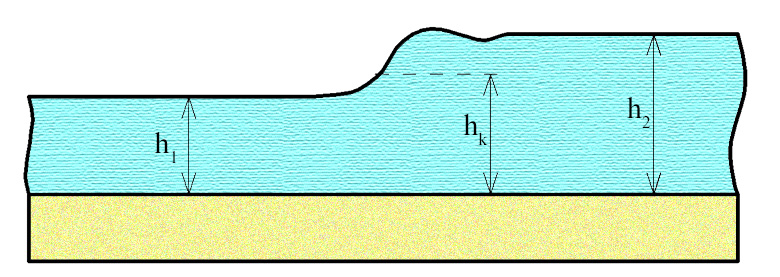

Прыжок-волна

Сопряженной может быть лишь одна определенная для заданного русла и расхода жидкости пара глубин.

Если одна из сопряженных глубин близка к критической, то и другая будет близка к значению критической глубины. В этом случае высота прыжка будет небольшой, а водоворотный валец может отсутствовать, свободная поверхность жидкости на участке сопряжения в этом случае приобретает волнообразную форму. Этот тип сопряжения бурного потока со спокойным называют прыжком-волной.



Прыжок-волна

Длина гидравлического прыжка

Длину прыжка можно вычислить, используя формулу Н.Н. Павловского:

Lп=2,25h2+2,5(h2-h1)
