Измерительный инструмент / Измерение давления / Что такое поверка и тарировка манометра?
2018-07-10

Что такое поверка и тарировка манометра

В процессе эксплуатации манометры и датчики давления, как и другие измерительные приборы, должны подвергаться периодической поверке, так как из-за появления остаточных деформаций в упругих элементах, из-за изменения зазоров в передаточном механизме вследствие износа, точность манометра может измениться.

Поверка манометра

Поверка манометра — установление пригодности манометра к применению на основании экспериментально определяемых метрологических характеристик и подтверждение их соответствия установленным обязательным требованиям.

Поверка манометра включает несколько операций:

  • внешний осмотр,
  • опробование - предварительный контроль,
  • проведение калибровки - определение метрологических характеристик.

Тарировка манометра

Тарировкой или калибровкой манометра называют процесс установления величин погрешностей манометра путем сравнения показаний испытуемого прибора с показаниями эталонного прибора. В процессе тарировки может производится поэтапная корректировка показаний с последующим сравнением с показаниями эталонного прибора.

Нормы и правила поверки и калибровки манометра устанавливаются ГОСТом Р 8.906-2015 "Государственная система обеспечения единства измерений (ГСИ). Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний".

Установка для проведения тарировки манометра

При тарировке определяется поправка, которую нужно внести, чтобы узнать истинное давление. Точность показаний манометра при этом должна соответствовать классу точности, указанному на шкале прибора.

Тарировка или проверка манометров, а также датчиков давления, может производится на специальном гидравлическом прессе.

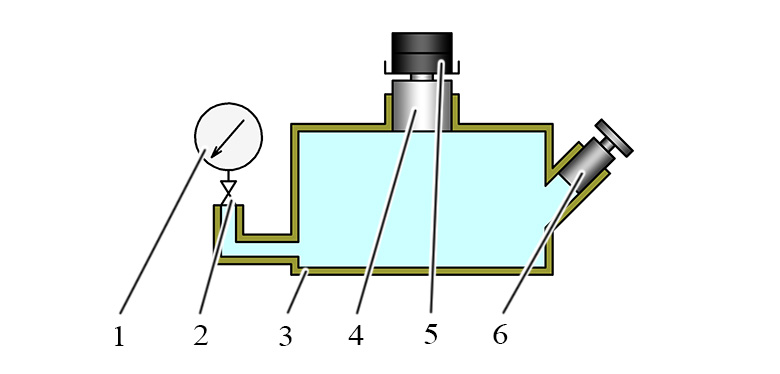

Установка для тарировки манометра

Испытуемый манометр 1 через клапан 2 подключается к резервуару 3 заполненному жидкостью, давление в резервуаре создается с помощью плунжера 4, известного сечения, с установленными на нем грузами 5.



Показания испытуемого манометра сравниваются с показаниями эталонного прибора, например образцового манометра, либо с легко вычисляемым давлением, которое создается грузами, уложенными на чашку вертикального плунжера. Для вычисления давления во втором случае используют формулу:

P=mgS
  • где m - масса грузов
  • g - ускорение свободного падения
  • S - площадь плунжера

Эталонные приборы для тарировки манометров

В качестве эталонных приборов, согласно ГОСТ Р 8.906-2015 могут использоваться специальные: грузопоршневые преобразователи давления, измерительные автоматизированные задатчики избыточного давления, цифровые комплексы для измерения давления, микроманометры, специальные манометры.
