Что такое ротаметр

Ротаметр - прибор для измерения объемного расхода жидкости или газа с переменным сечением.

Устройство и работа ротаметра

Принципиальная схема ротаметра показана на рисунке.

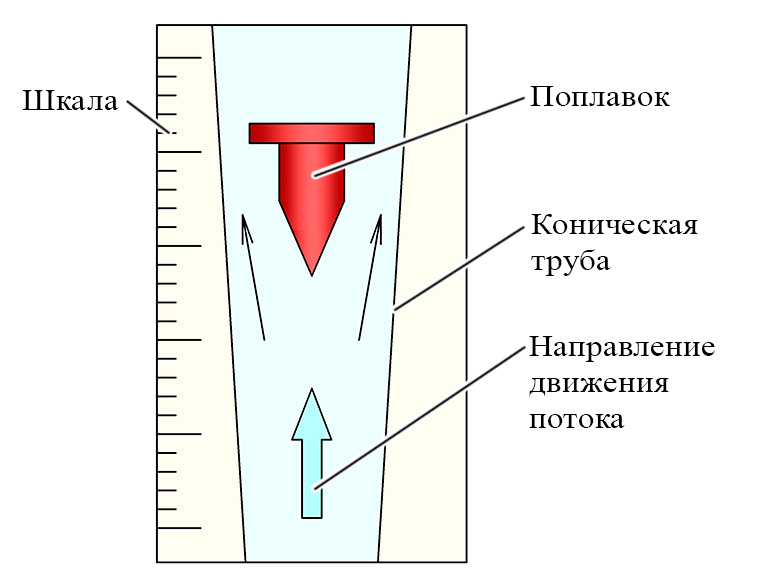

Основные элементы конструкции ротаметра

Поплавок расположен в конической трубе. Жидкость или газ протекает в зазоре между трубой и поплавком.

Чем меньше зазор между поплавком и трубой, тем выше будут потери, а значит и перепад давления в этом зазоре. Уравновешенное состояние поплавка будет наблюдаться в том случае, когда вес поплавка будет уравновешен давлением, действующим на его нижнюю поверхность.

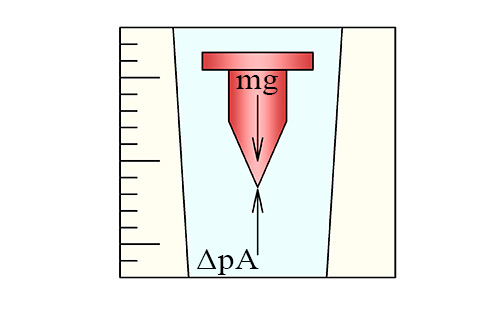

Схема сил, действующих на поплавок

Составим уравнение сил, действующих на поплавок:

  • mg+р×А=(р+Δp)×А
  • mg=Δp×А

При увеличении расхода перепад на установленном ранее зазоре увеличится, это заставит поплавок перемещаться вверх. При движении вверх перепад давления будет падать, поплавок остановится в уравновешенном состоянии в тот момент когда сила тяжести вновь будет уравновешена силой давления.

Для измерения расхода на коническую трубку наносится шкала. Положение поплавка относительно шкалы будет указывать на величину расхода жидкости или газа.

Поплавок проектируется таким образом, чтобы при обтекании газом (жидкостью) он принимал устойчивое положение в конической трубе.



Точность измерения расхода ротаметром достигает 1 - 2%.

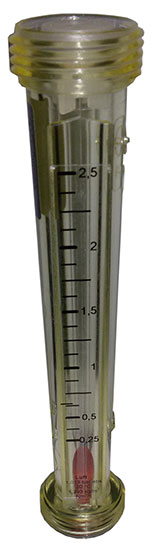

Ротаметр для измерения расхода газа

Пружинный ротаметр

В связи с тем, что сила давления на поплавок в ротаметре уравновешивается весом поплавка, прибор можно устанавливать только вертикально. Если есть необходимость горизонтального расположения расходомера, то используют пружинный ротаметр.

Сила давления в пружинном ротаметре уравновешивается усилием пружины.

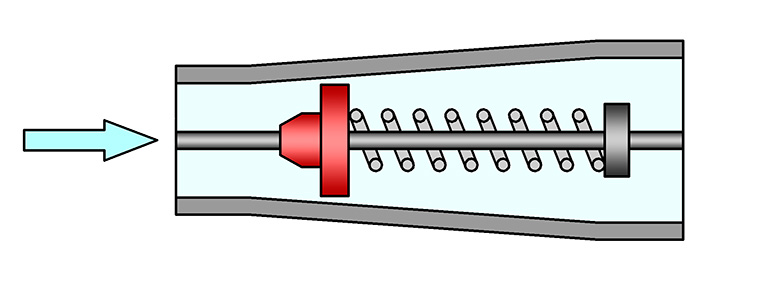

Устройство пружинного ротаметра

При увеличении расхода потери будут возрастать, поплавок будет перемещаться вправо, сжимая пружину, до тех пор пока не установится в равновесном состоянии.

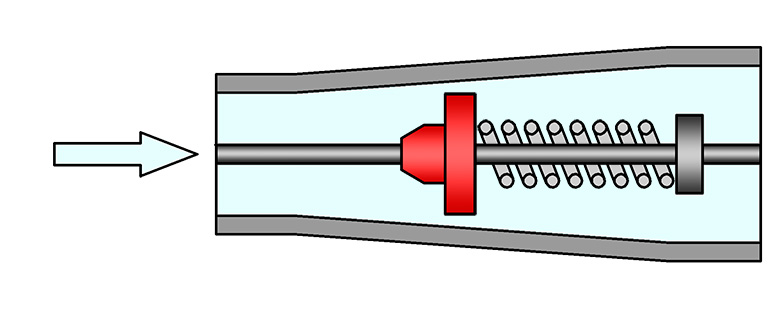

Иллюстрация работы пружинного ротаметра
Уменьшить расход Увеличить расход

Достоинства ротаметров

  • Простота конструкции;
  • Низкая стоимость;
  • Высокая надежность;
  • Возможность измерения расхода агрессивных сред.

Недостатки ротаметров

  • Необходимость вертикального расположения (за исключением пружинных ротаметров);
  • Сложность оцифровки, обработки сигнала;
  • Высота подъёма поплавка-индикатора зависит от плотности и, в общем случае, вязкости протекающего вещества;
  • Показания ротаметра обычно считываются оператором визуально, что усложняет использование ротаметров в автоматизированных системах (зарубежные фирмы разрабатывают электронные ротаметры, но их стоимость значительно выше).
