Подшипники качения

Подшипник, согласно ГОСТ 24955-81 - опора, определяющая положение движущихся частей механизма относительно других частей.

В зависимости от характера взаимодействия подвижных и неподвижных элементов подшипника различают подшипники скольжения и качения.

Рассмотрим подробнее устройство, разновидности, особенности подшипников качения.

Шариковый подшипник

Классификация подшипников качения

В зависимости от формы тел качения различают подшипники:

  • Шариковые
  • Роликовые
    • с цилиндрическими роликами
    • с коническими роликами
    • с бочкообразными роликами
    • с витыми роликами
    • с игольчатыми роликами

По числу рядов различают подшипники:

  • однорядные
  • двурядные
  • четырехрядные

По возможности самоустановки:

  • несамоустанавливающиеся
  • сферические самоустанавливающиеся

По направлению воспринимаемой нагрузки:

  • радиальные
  • упорные
  • радиально-упорные

Устройство подшипников качения

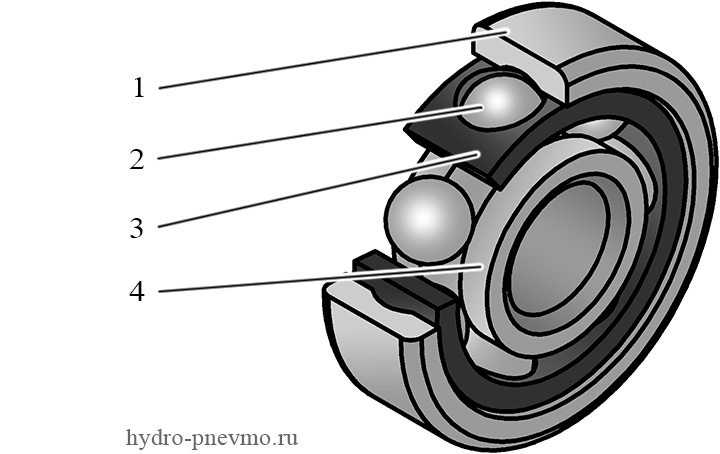

Устройство подшипника качения

В общем случае подшипник качения состоит из наружного 1 и внутреннего 1 кольца, на которых могут быть выполнены беговые дорожки (канавки). Между кольцами расположены тела качения 3 (шарики, ролики). Для базирования тел качения внутри подшипника используется сепаратор. Внутренне кольцо устанавливается на валу, наружное - в корпусе (опоре).



Передача усилий от вала на опоры осуществляется через тела качения.

Осевые и радиальные нагрузки

В зависимости от типа, подшипники способны воспринимать радиальные и осевые нагрузки.

Радиальной называют нагрузку, направленную в радиальном направлении, то есть от центра к наружному диаметру.

Осевой называют нагрузку, действующую в направлении оси вала.

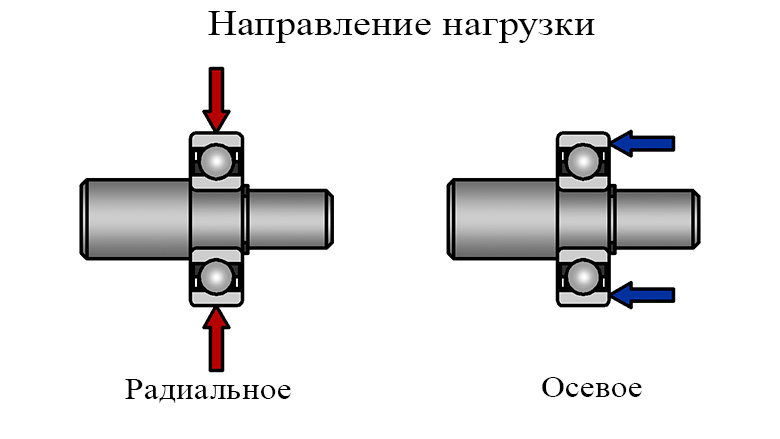

Осевая и радиальная нагрузки

Основные типы подшипников

Типы и конструктивные исполнения подшипников стандартизованы в ГОСТ 3395-89.

Шарикоподшипники

Телом качения в подшипниках данного типа являются шарики, их контакт в идеальном случае - точечный. Шариковые подшипники более быстроходны, чем роликовые.

Однорядные радиальные шариковые подшипники

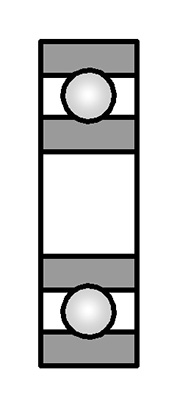

Схема шарикового радиального подшипника

Подшипники этого типа предназначены для восприятия нагрузки в радиальном направлении.



За счет размещения шариков в желобе шариковые подшипники способны воспринимать кратковременную осевую нагрузку.

Благодаря точечному контакту между обоймой е телами качения подшипник обладает наименьшим трением и подходит для высоких частот вращения.

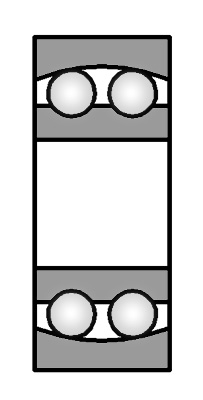

Двухрядные радиальные шариковые подшипники

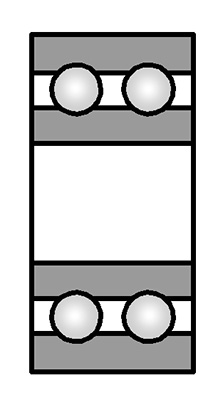

Двурядный шарикоподшипник

Обладают повышенной грузоподъемностью по сравнению с однорядными подшипниками, но требуют более точной установки.

Двухрядные шариковые сферические подшипники
Шариковый двурядный сферический подшипник

Самоустанавливающиеся подшипники, применяют в конструкциях где возможны смещения осей подшипников друг относительно друга или в случае отсутсвия возможности обеспечения соосности подшипников.

Обладают меньшей грузоподъемностью по сравнению с несамоустанавливающимися шариковыми подшипниками.

Шариковые радиально-упорные подшипники

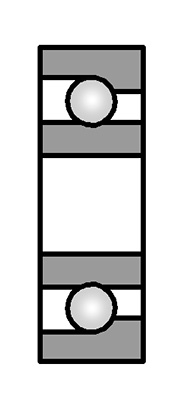

Шариковый-радиально упорный

Радиально-упорные подшипники предназначены для восприятия как осевых, так и радиальных усилий.

Одиночную установку шарикового радиально-упорного подшипника применяют редко, только в том случае если осевая нагрузка всегда действует только в одном направлении. Обычно шариковые радиально-упорные подшипники устанавливают парно, с затяжкой внутренних или внешних обойм.



Однорядные шариковые упорные подшипники

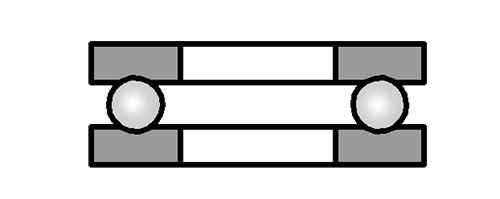

Схема подшипника шарикового упорного

Предназначены для восприятия осевой нагрузки, действующей в одном направлении. Радиальную нагрузку воспринимать не могут.

Двухрядные шариковые упорные подшипники

Способны воспринимать осевую нагрузку, действующую в обоих направлениях. Частота вращения ограничена величиной центробежных сил, под действием которых шарики могут смещаться за пределы беговых канавок.

Упорно-радиальные шариковые подшипники

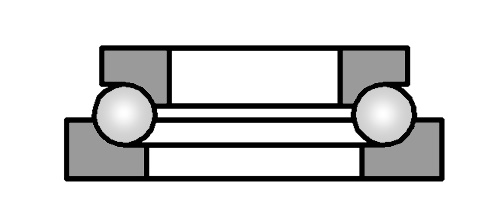

Упорно-радиальный подшипник

Способны воспринимать, как осевые, так и радиальные нагрузки.

Роликоподшипники

Телом качения в подшипниках этого типа являются ролики, поверхности ролика и обоймы контактируют по линии (если считать их абсолютно твердыми). Роликовые подшипники обладают большей грузоподъемностью, чем шариковые.

Радиальные роликовые подшипники

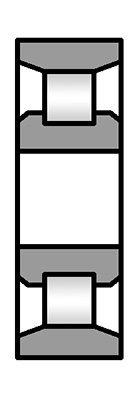

Радиальный роликоподшипник

Роликовые подшипники данного типа способны воспринимать высокую нагрузку в радиальном направлении. Их несущая способность в 1,5 - 2 раза выше, чем у шариковых подшипников тех же размеров.

Подшипники с длинными роликами отличаются меньшими габаритами в радиальном направлении и большей несущей способностью.

Подшипники с витыми роликами обладают меньшей несущей способностью, но повышенной упругостью.

Игольчатые подшипники

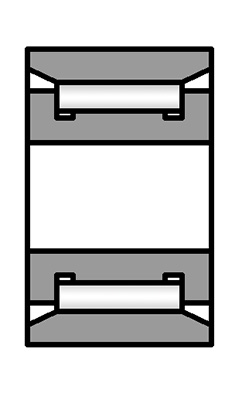

Схема игольчатого подшипника

Особый вид роликовых подшипников с длинными роликами малого диаметра. Игольчатые подшипники предназначения для восприятия очень высоких радиальных нагрузок при небольших частотах вращения.

Двурядные подшипники с бочкообразными роликами

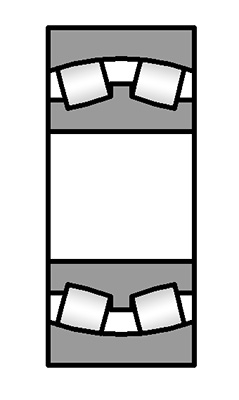

Подшипник роликовый сферический

Самоустанавливающиеся роликовые подшипники. Отличаются от шариковых сферических повышенной грузоподъемностью как в радиальном так и в осевом направлении.

Конические радиально упорные подшипники

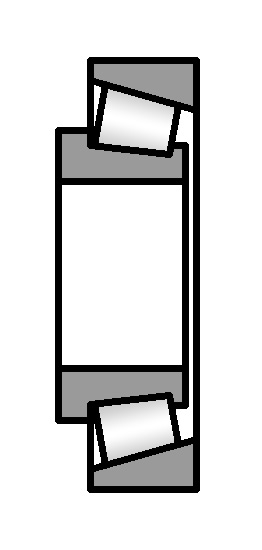

Конический радиально-упорный подшипник

Конические подшипники используют при высоких радиальных и осевых нагрузках. Угол конуса наружной беговой дорожки составляет 20-30 градусов. Осевое усилие вызывает высокие нагрузки на ролики.

Частота вращения конических подшипников ограничена, они требуют точно установки, для чего могут использоваться регулировочные шайбы, прокладки.

Увеличение угла конуса наружной беговой дорожки позволяет увеличить допускаемую осевую нагрузку.

Упорные подшипники с цилиндрическими роликами

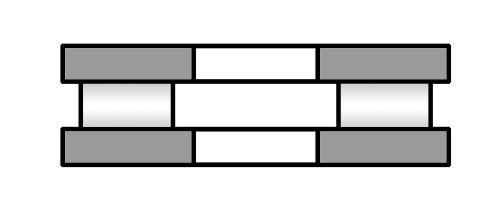

Упорный роликоподшипник

Состоят из колец, роликов и центрирующего сепаратора. Упорные цилиндрические подшипники применяют при низких частотах вращения и высоких нагрузках.

Упорные с коническими роликами

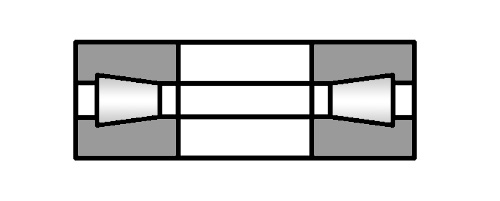

Схема упорного подшипника с коническими роликами

Телом качения являются ролики, вершины которых сходятся на оси подшипника.

Сфероконические упорные

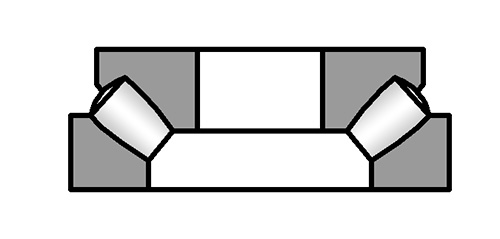

Схема сфероконического подшипника качения

Самоустанавливающиеся подшипники, предназначенные для работы с большими радиальными и осевыми нагрузками. Профили тел качения - бочкообразные.

Обозначение подшипников качения

Рассмотрим обозначения стандартизированных подшипников.

Обозначение подшипников по ГОСТ

Правила обозначения стандартных подшипников качения указаны в ГОСТ 3189-89. Подшипники шариковые и роликовые. Система условных обозначений.

Обозначение состоит из набора цифр, каждая из которых указывает на ту или иную техническую характеристику.

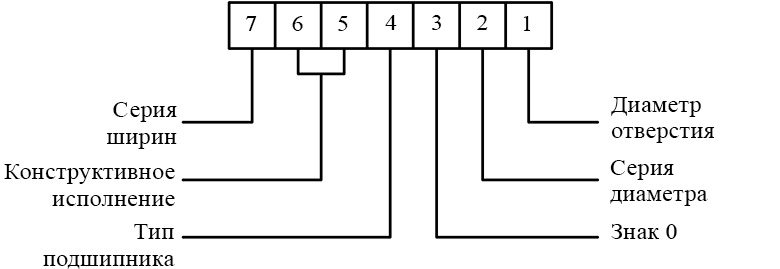

Для обозначений подшипников с внутренним диаметром до 10 мм используется следующая схема:

Обозначение подшипников с внутренним диаметро до 10 мм

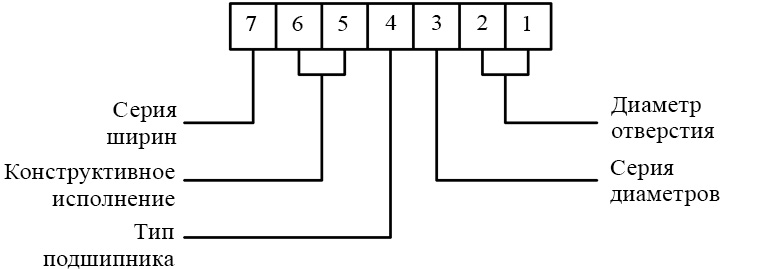

Подшипники с внутренним диаметром более 10 мм обозначают следующим образом:

Схема обозначения подшипников с внутренним диаметром более 10 мм

Расшифровку обозначения удобно проводить справа налево.

Первые две цифры справа обозначают внутренний диаметр подшипник. Для подшипников с внутренним диаметром от 20 до 495 мм указывается цифра диаметра, разделенная на 5. Для подшипников с диаметром меньше 10 указывается одна цифра, соответствующая внутреннему диаметру.

Для подшипников с внутренним диаметром от 10 до 20 указываются следующие цифры.

Диаметр отверстия подшипника, мм Обозначение
1000
1201
1502
1703

Третья цифра для подшипников с диаметром больше 10 указывает на серию диаметров. При внутреннем диаметре меньше 10 третей цифрой указывается 0.

Четвертая цифра обозначает тип подшипника.

  • 0 радиальный шариковый однорядный
  • 1 радиальный шариковый двурядный сферический
  • 2 радиальный с короткими цилиндрическими роликами
  • 3 радиальный роликовый двурядный сферический
  • 4 роликовый с длинными или игольчатыми роликами
  • 5 роликовый свитыми роликами
  • 6 радиально-упорный шариковый
  • 7 роликовый конический
  • 8 упорный шариковый
  • 9 упорный роликовый

Пятая и шестая цифра указывает на конструктивные особенности подшипника.

Конструктивные исполнения подшипников указаны в ГОСТ 3395 Подшипники качения. Типы и конструктивные исполнения Седьмая цифра справа обозначают серию по ширине:

  • узкие
  • нормальные
  • широкие
  • особо широкие

Нули в левой части обозначения могут опускаться (не указываться).

Примеры обозначения подшипников по ГОСТ

Рассмотрим пример обозначения радиального шарикоподшипника с внутренним диаметром 30 мм, сверхлегкой серии диаметров 9, нормальной серии ширин 1.

  • Первые две цифры справа 30/5=06
  • Третья цифра - серия диаметров - 9
  • Четвертая цифра справа для шарикового радиального однорядного подшипника - 0
  • Пятая и шестаяя цифра 00 - без конструктивных особенностей
  • Седьмая цифра справа - серия ширин - 1

Получается, что обозначение данного подшипника - 1000906.

Расшифруем обозначение подшипника 2007108, расшифровку будем проводить справа налево.

  • 08 - цифра указывает на внутренний диаметр подшипника, поделенный на 5, значит диаметр кольца подшипника - 08*5=40мм
  • 1 - серия диаметров 1
  • 7 - роликовый конический
  • 00 - без конструктивных особенностей
  • 2 - серия ширин 2

Получается, что обозначение 2007108 имеет роликовый конический подшипник серии диаметров 1, серии ширин 2.

Рассмотрим обозначение подшипника с диаметром меньше 10 - 1000088.

  • 8 - диаметр подшипника меньше 10 мм, цифра обозначает внутренний диаметр подшипника 8 мм.
  • 8 - серия диаметров 8
  • 0 - третья цифра 0, при обозначении подшипников с внутренним диаметром меньше 10
  • 0 - шариковый радиальный однорядный
  • 00 - без конструктивных особенностей
  • 1 - серия ширин 1

Подшипник 107, для расшифровки удобнее записать 0 00 0 107.

  • 07 - внутренний диаметр 35
  • 1 - серия диаметров 1
  • 0 - шариковый радиальный однорядный
  • 00 - без конструктивных особенностей
  • 0 - серия ширин 0

Обозначение подшипников по ISO/DIN

Обозначение импортных подшипников основано на тех же принципах, что и обознчаение по ГОСТ.

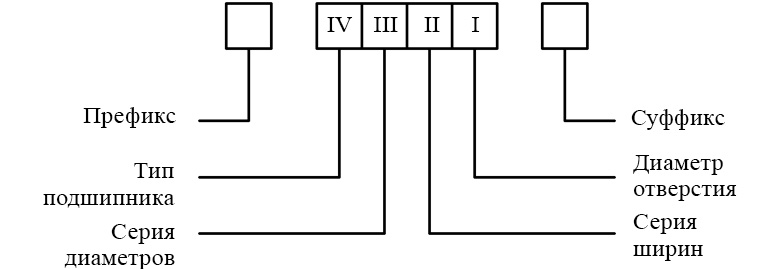

Обозначение подшипников качения по ISO DIN

Если расшифровывать обозначение справа налево, первая цифра (или первые две цифры) указывает на внутренний диаметр. Для подшипников с внутренним диаметром от 20 до 495 мм указывается цифра диаметра, разделенная на 5.

Для подшипников с диаметром меньше 10 указывается одна цифра, соответствующая внутреннему диаметру. Соответствие цифр диаметрам подшипников от 10 до 20 указано в таблице.

Вторая справа цифра указывает на серию ширин, третья - серия диаметров, четвертая - тип подшипника:

  • 0 - шариковые радиально-упорные
  • 1 - шариковые сферические
  • 2 - роликовые сферические
  • 3 - роликовые конические
  • 4 - шариковые радиальные двурядные
  • 5 - шариковые упорные
  • 6 - шариковые радиальные однорядные
  • 7 - шариковые радиально-упорные
  • 8 - роликовые цилиндрические упорные
  • C - роликовые тороидальные
  • N - роликовые цилиндрические
  • QJ - шариковые с четырехточечным контактом
  • T - роликовые конические по ISO 35

После обозначения может указываться суффикс, свидетельствующий о наличии конструктивных особенностей, например:

  • Z - наличие защитного кольца с одной стороны
  • ZZ - Наличие защитного кольца с двух сторон

Перед базовым обозначением может находится префикс, указывающий на тип и профиль подшипника, например:

  • H - высокоскоростной
  • HS - сверхскоростной

Достоинства подшипников качения

  • Низкое трение, и как следствие меньший нагрев, и более мягкие требования к смазке, по сравнению с подшипниками скольжения
  • Малые габариты в осевом направлении
  • Возможность работы в широком диапазоне температур
  • Стандартизированы, взаимозаменяемы

Недостатки подшипников качения

  • Требуются минимальные погрешности установки валов
  • Большие габариты в радиальном направлении
  • Шум при работе
  • Долговечность резко снижается при увеличении нагрузки
