Дисковый насос

Дисковым называют динамический насос трения, в котором жидкость перемещается от центра к периферии рабочего колеса.

Дисковые насосы используют для подачи небольших объемов жидкости. Они способны обеспечить большую высоту всасывания, рабочие колеса дисковых насосов не подвержены кавитации.

Устройство и принцип работы дискового насоса

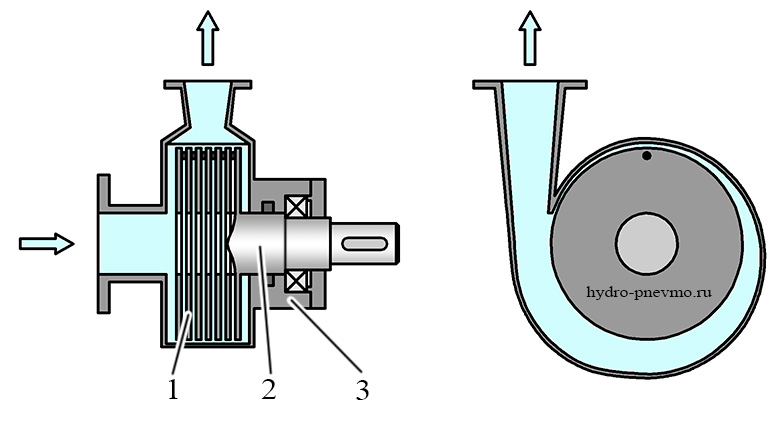

Схема дискового насоса показана на рисунке.

Устройство дискового насоса

Рабочее колесо 1 представляет собой набор дисков, соединенных между собой с небольшим зазором. Рабочее колесо крепится на валу 2 и размещается в корпусе 3.

Жидкость через всасывающий патрубок 4 подводится к центральной части колеса. За счет сил трения энергия от дисков передается частицам жидкости, которые разгоняются и в результате действия центробежной силы отбрасываются к периферии рабочего колеса - в спиральный отвод.

При этом давление жидкости не опускается ниже давления в линии всасывания. Таким образом, при сохранении сплошности потока на всасывании кавитации на рабочем колеса насоса не будет.

В спиральном отводе диаметр проходного сечения увеличивается, часть кинетической энергии переходит в потенциальную, скорость потока снижается, давление возрастает.

Дисковый насос с коническими дисками

Для перекачивания жидкостей, для которых недопустимы внутренние напряжения используют дисковые насосы с коническими дисками.

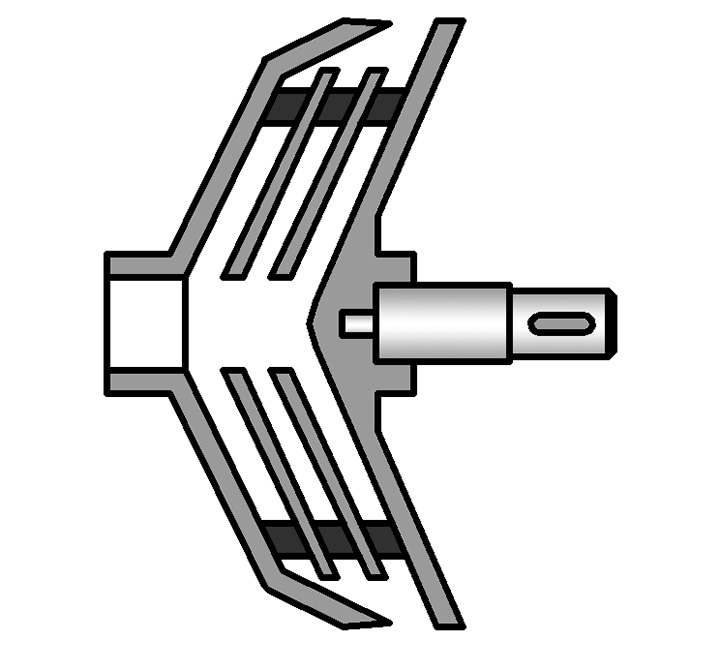

Коническое дисковое рабочее колесо

Насосы с коническими дисками применяют в медицине, для перекачивания крови.

Дисковый насос для работы со смесями

Если в жидкости находятся примеси, содержащие крупные частицы, то обычный дисковый насос для ее перекачивания не подойдет. Для работы со смесями и жидкостями содержащими крупные включения используют дисковые насосы специальной конструкции.

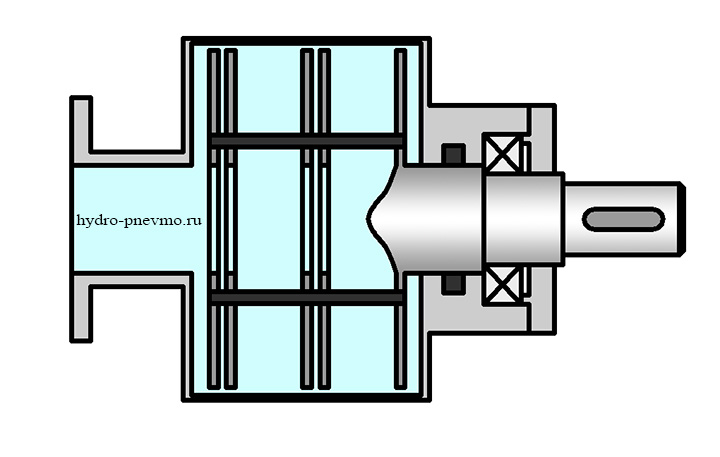

Дисковый насос для перекачивания смесей с крупными включениями

Зазор между первой парой дисков невелик, расстояние между следующими дисками увеличено, таких чередующихся секций может быть несколько. Перекачивание жидкости осуществляется за счет дисков, установленных с малым зазором, в то время как крупные частицы попадают увеличенное пространство между дисками.

Достоинства дисковых насосов

  • Большая высота всасывания
  • Отсутствие кавитации на рабочем колесе
  • Возможность перекачивания жидкостей чувствительных ко внутренним напряжениям
  • Отсутствие пульсаций подачи
  • Низкий уровень шума

Недостатки дисковых насосов

  • Низкая подача
