Плунжерный насос
Рабочий орган насоса - плунжер представляет собой полый цилиндр, который вытесняет жидкость из камеры. Плунжерный насос иногда называют скальчатым.
Принцип работы плунжерного насоса

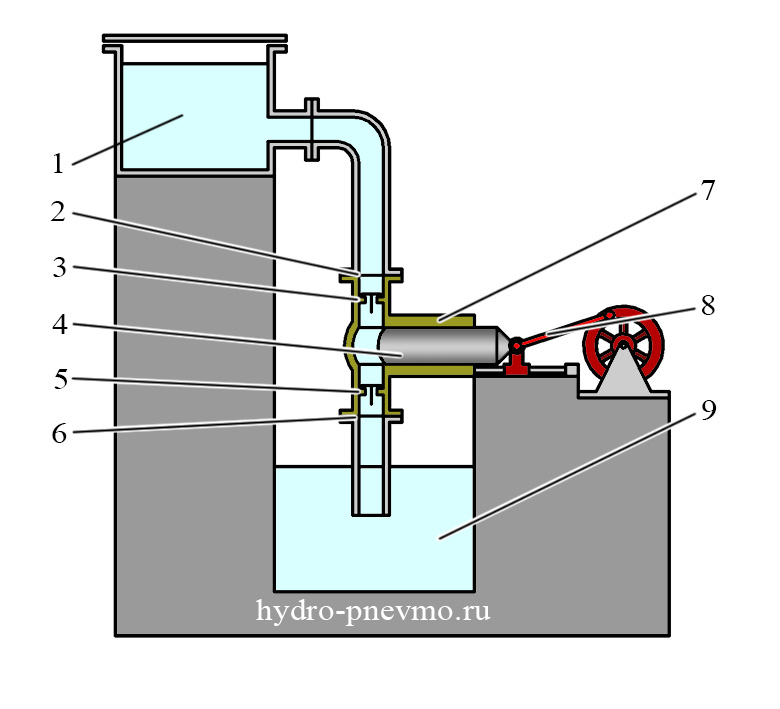

Устройство плунжерного насоса показано на рисунке.
Цилиндрический плунжер 4 установлен в камере 7. Криптоновый-шатунный механизм 8 приводит плунжер в движение.
При перемещении плунжера вправо (по схеме), объем рабочей камеры будет увеличиваться, давление в ней начнет падать, под действием внешнего давления напорный обратный клапан 3 закроется, а всасывающий 5 - откроется. Жидкость, из-за создавшегося в рабочей камере разряжения, начнет поступать от источника 9 в полость насоса через линию всасывания 6.
При перемещении плунжера влево, объем рабочей камеры будет уменьшаться, давление в ней начнет возрастать. По действием этого давления напорный клапан откроется, а всасывающий - закроется. Жидкость из рабочей камеры будет вытесняться в напорную линию 2 и поступает к потребителю 1.
После достижения поршнем крайнего положения цикл повторится.
В чем отличие плунжерных насосов от поршневых
По принципу работы и гидравлическим характеристикам плунжерные машины схожи с поршневыми насосами. Различие заключается в конструкции рабочих органов, в отличие от поршня, плунжер движется не касаясь стенок рабочей камеры, герметичность камеры обеспечивается неподвижным уплотняющим сальником, расположенным в корпусе насоса.
Достоинства плунжерных насосов
По сравнению с поршневым насосом плунжерный обладает следующими преимуществами:
- Обработка наружной поверхности плунжера технологически проще, чем обработка внутренней поверхности гильзы.
- Замена наружного неподвижного уплотнения осуществляется легче, чем подвижного поршневого.
Расчет подачи плунжерного насоса
Идеальная подача плунжерного насоса определяется объемом вытеснителя, частотой вращения приводного вала.
- где V - эффективный объем плунжера;
- S - площадь поперечного сечения плунжера;
- h - ход плунжера;
- n - частота вращения
Для расчета реальной подачи необхоимо учесть объемный КПД насоса:
Если в насосе несколько качающих узлов, то рассчитанную подачу необходимо умножить на количество узлов.

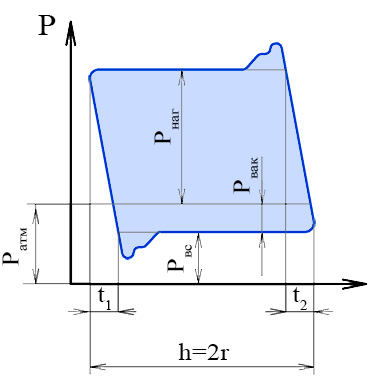

Индикаторная диаграмма плунжерного насоса
На рисунке показа индикаторная диаграмма плунжерного насоса с учетом времени t1 запаздывания открытия и закрытия клапанов.
Процесс всасывания протекает по линии cd, скачкообразное изменение давление в начале процесса всасывания вызвано, тем, что открытие всасывающего клапана происходит не мгновенно, а жидкость обладает инерцией.
Процесс нагнетания протекает по линии ab, скачок давления в начале процесса нагнетания вызван открытия напорного клапана, а также инерционностью жидкости.
Площадь индикаторной диаграммы отражает работу, которую поршень сообщает жидкости за один оборот.
