Пожарные центробежные насосы серии ПН

Центробежные насосы являются основой насосной станции пожарного автомобиля, они обеспечивают высокий расход жидкости, при достаточном напоре (до 100 метров), и способны работать на жидкости из цистерны, водопровода или водоема. Использование центробежных насосов позволяет, при необходимости, беспрепятственно перекрывать напорный трубопровод. Для обеспечения самовсасывания, создания потока высокого давления, или достижения других специальных задач, в насосной станции могут устанавливаться насосы пожарные разных типов. Наиболее распространенными являются пожарные центробежные насосы серии ПН.

Обозначение пожарных насосов

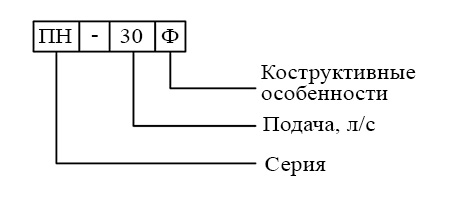

Марку центробежного пожарного насоса обозначают следующим образом:

• первые две буквы обозначают серию - пожарный насос ПН
• две следующие цифры - номинальную подачу в литрах в секунду
• буквы в конце указывают на конструктивные особенности
  • А - с непринципиальными конструктивными особенностями
  • К - консольный
  • У - унифицированный
  • Ф - форсированный

Обозначение ПН-30КФ, указывает на то, что перед нами консольный форсированный пожарный насос, с подачей 30 литров в секунду.

Характеристики пожарных насосов серии ПН

Показатель	ПН-60Б	ПН-30К	ПН-30КФ	ПН-40У	ПН40К
Подача, л/с (высота всасывания 3,5 м)	60	30	30	40	40
Максимальный напор, м	100	100	100	100	100
Диаметр напорного патрубка, мм	80 х 2	70 х 2	70 х 2	70 х 2	70 х 2
Диаметр всасывающего патрубка, мм	150	125	125	125	150
КПД	0.58	0.55	0.55	0.58	0.56
Максимальная высота всасывания, м	7	7	7	7	7
Число рабочих колес, шт.	1	1	1	1	1
Масса, кг	200	120	130	75	95

Устройство пожарного насоса ПН

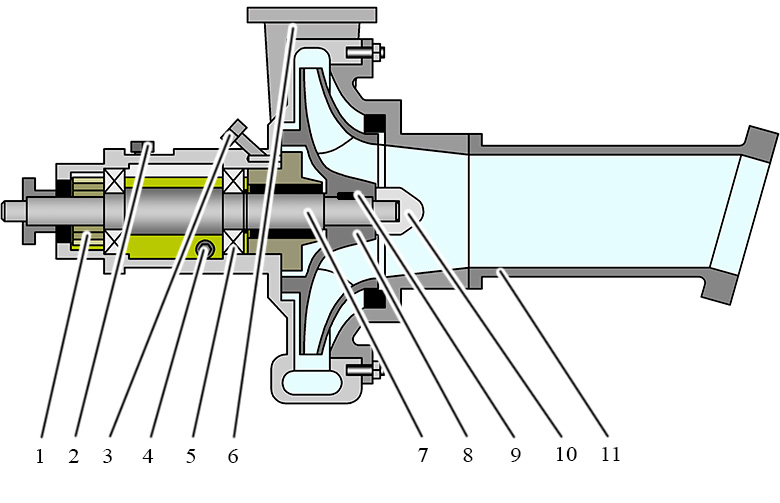

Принципиальная схема консольного центробежного пожарного насоса показана на рисунке.

Вал 7 установлен консольно в подшипниках 5 внутри корпуса насоса. На валу закреплено закрытое лопастное колесо 8 с обтекателем 10.

Вращающий момент от вала к рабочему колесу передается через шпонку 9. На противоположном конце вала закреплена шестерня 1 привода тахометра.

Подшипники установлены в изолированной камере, которая заполняется маслом через горловину 2, для слива смазывающей жидкости предназначено отверстие в нижней части корпуса, закрытое пробкой 4. Масленка 3 предназначена для подачи смазки к уплотнению, обеспечивающему герметичность рабочей камеры насоса.

Принцип работы центробежного пожарного насоса

Перед началом работы насос должен быть заправлен рабочей жидкостью, т.к. центробежные машины не способны самостоятельно обеспечить заполнение всасывающего патрубка. Для слива жидкости в нижней части рабочей камеры насоса установлен кран.

---

---

Жидкость через всасывающий патрубок 11 подводится к центральной части рабочего колеса.

При вращении рабочего колеса лопатки воздействуют на частицы жидкости, передавая им кинетическую энергию. Под действием центробежной силы разогнавшиеся частицы жидкости движутся от центра колеса к его периферии и поступают в улиткообразный отвод. Диаметр проходного сечения отвода увеличивается по мере продвижения жидкости к напорному патрубку 6. При увеличении диаметра проходного сечения, согласно уравнению Бернулли, скорость течения жидкости уменьшается, а давление - увеличивается.

Контроль за работой насоса осуществятся по показаниям приборов:

• тахометра
• мановакуумметра, установленного в линии всасывания
• манометра, установленного в линии нагнетания

При работе центробежного насоса необходимо обеспечить хорошую проходимость всасывающего трубопровода, для предотвращения появления кавитации.

Достоинства пожарных центробежных насосов

• Равномерность подачи;
• Возможность работы даже при полном перекрытии напорного трубопровода;
• Высокая надежность;
• Простота обслуживания;
• Проста реализации привода от двигателя;
• Относительно высокий КПД (до 58%).

Недостатки центробежных пожарных насосов

• Отсутствие возможности самовсасывания;
• Значительная зависимость подачи от развиваемого насосом давления;
• Снижение объемного КПД при увеличении давления;
• Отсутствие возможности создания высокого (более 1 МПа) давления;
• Чувствительность к загрязнению крупными частицами (камнями, щебнем, тиной).
