Водокольцевой насос

Водокольцевые насосы позволяют откачивать воздух и другие газы, создавая разряжение (вакуум).

Устройство и принцип работы водокольцевого насоса

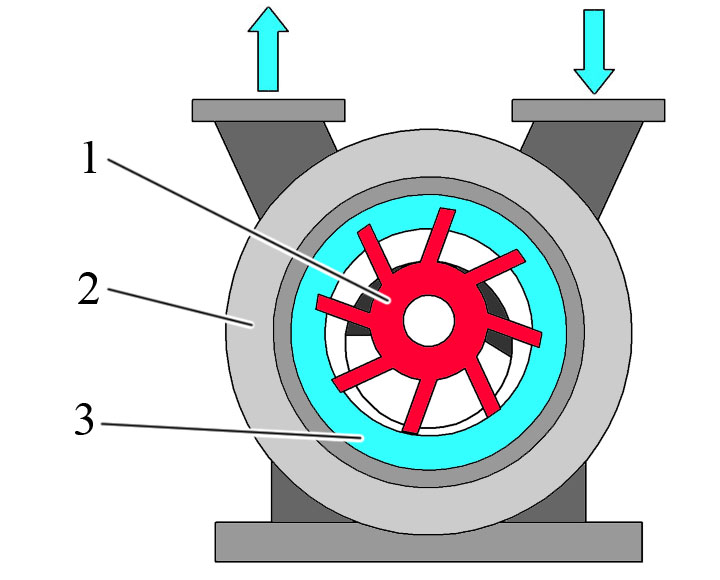

Принципиальная схема насоса показана на рисунке.

Для работы насос необходимо частично заполнить жидкостью. Ее уровень должен достигать оси вала.

Рабоче колесо 1 установлено в корпусе 2 с эксцентриситетом. При вращении колеса, жидкость под действием центробежной силы отбрасывается к стенкам корпуса 3. Таким образом жидкость образует кольцо, которое вместе с корпусом насоса и втулкой колеса создают рабочую полость, разделенную лопатками на ячейки.

При вращении колеса объем ячеек в зоне всасывания увеличивается, в результате газ засасывается в насос, в зоне нагнетания объем ячеек уменьшается, газ вытесняется из насоса.

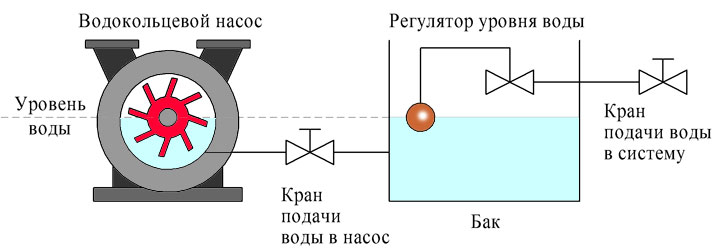

Для поддержания постоянного объема жидкости в насосе и ее охлаждения, на уровне насоса устанавливают бак. Жидкость из бака может поступать в насос, уровень поддерживается регулятором.

Характеристики водокольцевых насосов

• Максимальный вакуум - до 95%
• КПД - 50%
• Расход - 6,6...450 л/с при Т=20 С

Типы водокольцевых насосов

Наиболее распространенными являются три типа водокольцевых насосов:

• ВВН - водокольцевой вакуум насос
• ВК - водокольцевой компрессор
• ДВК - водокольцевой насос двойного действия

Компрессор отличается от вакуум насоса расположением и размерами окон, позволяющими уменьшить потери при нагнетании воздуха.

---

---

Преимущаства водокльцевых насосов

Водокольцывые насосы способны работать с загрязненными, запыленными газами, а также с газожидкостными смесями. В рабочей полости насоса отсутствуют трущиеся поверхности, что увеличивает ресурс.
