Принцип работы мембранного насоса

Мембранный насос - это насос объемного типа, в котором изменение рабочего объема осуществляется за счет деформации упругой диафрагмы, мембранные насосы также называют диафрагменными или диафрагмовыми.

Мембрана или диафрагма изготавливается и резины, тефлона или другого упругого, износоустойчивого материала. Разделение лини всасывания и нагнетания в мембранных насосах осуществляется с помощью обратных клапанов.

Цикл работы диафрагменного насоса

Всасывание

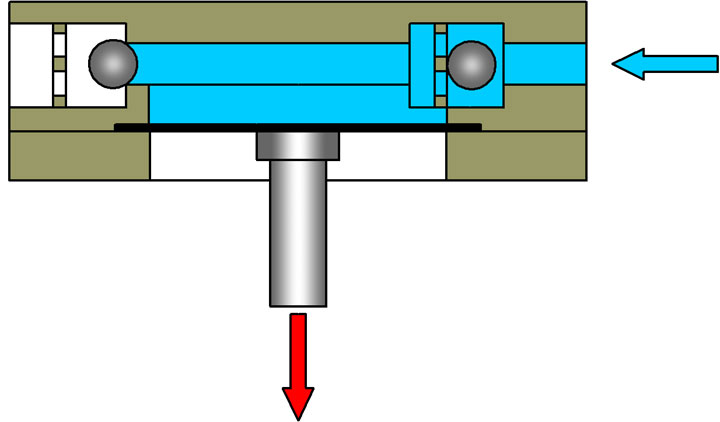

Всасывание мембранного насоса

При увеличении объема рабочей камеры происходит всасывание жидкости. Клапан в линии нагнетания за счет разряжения в рабочей камере прижимается к седлу и перекрывает проходное сечение канала, клапан в линии всасывания наоборот открывает проходной канал.

Нагнетание

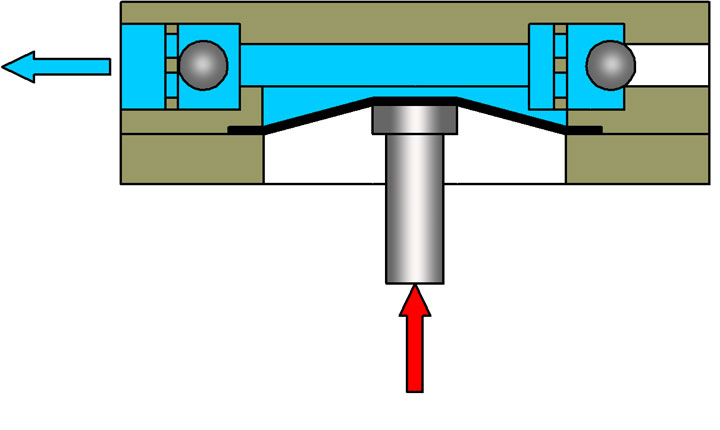

Нагнетание мембранного насоса

При уменьшении объема рабочей камеры мембранного происходит нагнетание жидкости. По действием давления жидкости клапан в линии нагнетания открывается, а клапан в линии всасывания прижимается к седлу и перекрывает проходное сечение канала. Жидкость под давлением поступает к потребителю.

Особенности мембранных насосов

Мембранные насосы обладают всеми достоинствами объемных гидромашин:

  • герметичностью рабочей камеры,
  • способностью к самовсасыванию,
  • независимостью давления от подачи,
  • высоким КПД,
  • жесткостью характеристик.

При этом в мембранных машинах отсутствуют прецизионные пары, элементы, установленные с малыми зазорами (поршни плунжеры), это позволяет использовать насосы этого типа для перекачивания агрессивных, загрязненных жидкостей.

Для мембранных носов, характерны и некоторые недостатки объемных гидромашин:

  • пульсации подачи
  • износ подвижного элемента - мембраны (диафрагмы)

Как выбрать мембранный насос

Подобрать подходящий мембранный насос можно в каталоге, где представлено насосное оборудование различных производителей.



Для выбора мембранного насоса необходимо определиться с величиной рабочего давления и подачи, а также знать какую рабочую жидкость будет перекачивать насос.
