Минимальные радиусы гибки труб

При монтаже трубопроводов любой сложности возникает необходимость выполнения поворотов, отводов, загибов трубы. Реализовать поворот трубопровода можно двумя способами:

  • загнуть трубу
  • использовать угловые переходы

Использование переходников позволяет осуществить компактный монтаж трубопровода, при этом возникаю некоторые сложности. Переходник нужно прикрепить к трубе (на резьбу или с помощью сварки). Кроме того, материал переходника должен соответствовать материалу трубы. Например для водопроводных стальных труб используют переходы из ковкого чугуна или стали, для коррозиестойкой трубы используют специальные переходы эксцентрические нержавеющие .

Трубопровод с загнутыми элементами, как правило, менее компактен, но содержит гораздо меньше соединений, что снижает вероятность появления утечек.

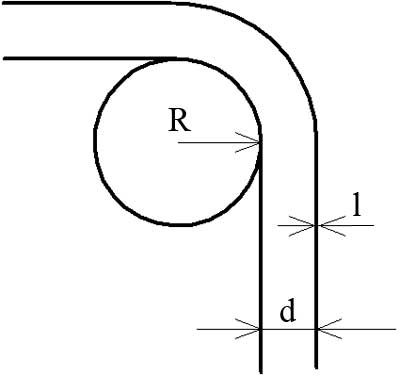

Схема - механизм изгиба трубы

Минимальные радиусы гибки трубы зависят от нескольких параметров:

  • материала трубы,
  • наружного диаметра,
  • толщины стенки.

Минимальные радиусы изгиба стальной трубы

Радиусы изгиба толстостенных (толщина стенки более 2 мм) и тонкостенных (толщина стенки менее 2мм) труб различны, значения представлены в следующей таблице.

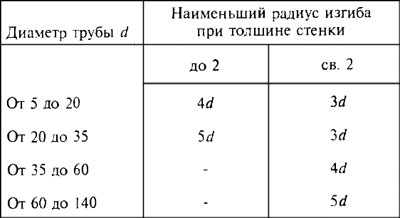

Радиус изгиба стальных труб

Радиусы гиба стальной водопроводной трубы

Минимальные радиусы изгиба стальной водопроводной трубы, выполненной по ГОСТ 3262-75, представлены в таблице.

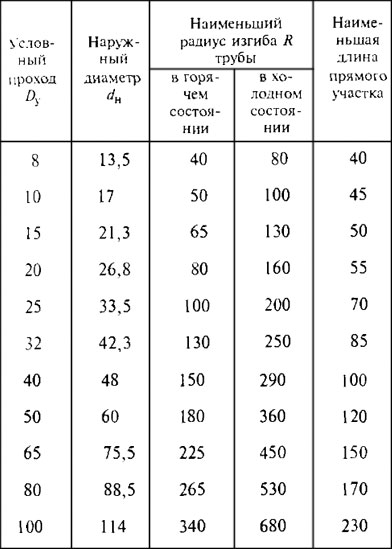

Минимальный радиус гибки водопроводных труб

Радиусы изгиба медной трубы

Для медных и латунных труб установлены следующие значения минимально допустимого радиуса изгиба.

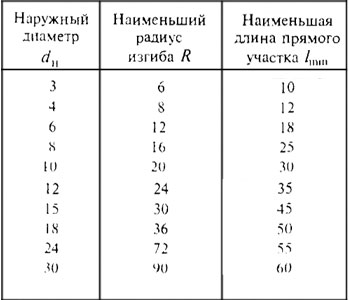

Радиус гиба медных трубопроводов

К чему может привести неправильный загиб трубы

Загиб трубопроводов с радиусом меньше установленного может привести к деформации трубы, появлению изломов, трещин, утрате герметичности и снижению эксплуатационных качеств.



Также при выполнении гибки необходимо следить за тем, чтобы гиб был равномерным, а поверхность трубы на деформировалась, для этого используют специальные приспособления: оправки, валки, трубогибы, гибочные станки.
