Гидравлический усилитель мощности

Гидравлический усилитель - устройство, предназначенное для усиления сигналов по мощности в следящих гидросистемах, электрогидравлических приводах, системах автоматического регулирования (САР).

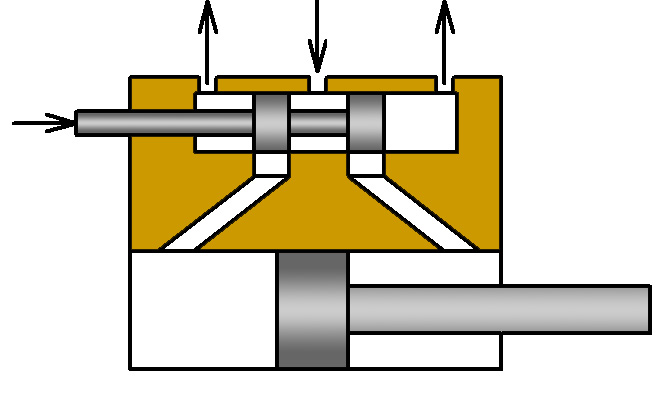

Гидравлический усилитель мощности

Гидроусилители мощности обладают рядом преимуществ:

  • очень высокий коэффициент усиления по мощности до 3*10:5 и более
  • малые габариты и вес, при высокой передаваемой мощности 0,04 кг/кВт
  • высокое быстродействие

Золотниковые гидроусилители

Элементом регулирующим направление и характеристики потока в таких усилителях является золотник.

В зависимости от геометрии щели различают кольцевые золотниковые гидроусилители и усилители со специальным профилем.

Золотники

По числу поясков различают золотники:

  • двухпоясковые
  • трехпоясковые
  • четырехпоясковые

По соотношению между шириной пояска золотника и шириной окна в корпусе различают следующие виды золотников.

Идеальный золотник Х=0

Зазор или перекрытие между торцом золотника и каналом в гильзе отсутствуют.

Идеальный золотник

Золотник с положительным перекрытием

Золотник с положительным перекрытием

Обеспечивают высокую герметичность, но имеют зону нечувствительности 10...20 мкм, перекрытие Х>0.

Золотник с отрицательным перекрытием

Золотник с отрицательным перекрытием

При отсутствии нагрузки характеристика гидроусилителя с таким золотником будет линейной. При наличии статической нагрузки появляется зона нечувствительности. Золотники с отрицательным перекрытием используются в качестве первого каскада усиления. Величина протока 10...20 мкм. Перекрытие Х<0



Окна в гильзе

Сечение проходных каналов в гильзе может быть различным.

Квадратные окна

Гильза с квадратными окнами

Круглый канал

Гильза гидравлического усилителя мощности

Треугольное окно

Гильза с треугольными окнами

Форма окна в гильзе гидроусилителя влияет на его характеристики.
